Lüftungskanal und Dämmung in einem Schritt

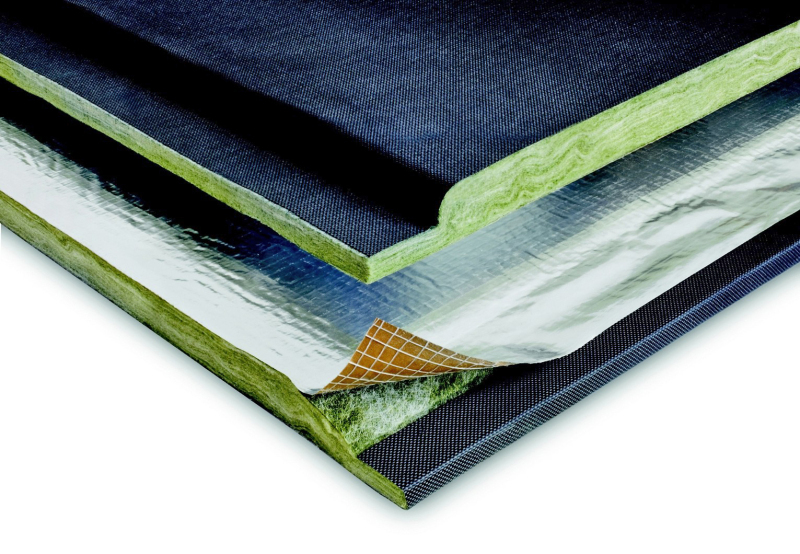

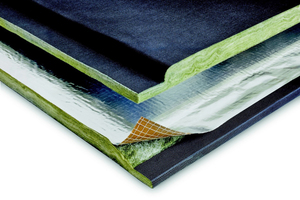

Als Alternative zum klassischen Blechkanal – insbesondere für gewerbliche, industrielle und öffentliche Gebäude – hat die Firma URSA (www.ursa.de) die „URSA AIR Zero“-Mineralwolle-Platten entwickelt. Mit ihnen können Lüftungskanal und Dämmung in einem Schritt hergestellt werden. Das Produkt besteht aus einem Mineralwolle-Kern, der mit einer antibakteriellen Oberfläche an der Kanalinnenseite und einer dampfdichten Aluminiumkaschierung an der Außenseite versehen ist. Der Mineralwolle-Kern mit einer Wärmeleitfähigkeit von 0,033 W/(m∙K) sorgt für die notwendige Dämmung, um Energieverluste insbesondere bei beheizten und gekühlten RLT-Anlagen bzw. bei Wärmerückgewinnung zu vermeiden. Zugleich sorgt die Mineralwolle-Dämmung für eine Schalldämmung des Kanals. Zusätzliche Dämmmaßnahmen sind dafür nicht notwendig.
Ein Plus an Schallschutz
Mit einer Materialstärke von 25 mm bieten die Mineralwolle-Platten nicht nur einen optimalen Wärmeschutz, sondern auch einen Schallabsorptionswert von αw=0,80 (Klasse B gemäß DIN EN ISO 354). Das heißt, dass 80 % des Kanalschalls über das mikroperforierte Mineralgewebe in den Mineralwolle-Kern geleitet und dort absorbiert wird. Damit wird die Lärmausbreitung im Kanal deutlich reduziert. Im Vergleich zu einem klassischen Blechkanal wird die Schallpegelreduzierung besonders deutlich: Bei einer Leitungsabmessung von 40 x 40 cm liegt die Einfügungsdämpfung bei 7,6 dB/m; bei einem Blechkanal mit den gleichen Maßen liegt diese bei 0,4 dB/m. Ein „URSA AIR“-Lüftungskanal wirkt damit wie ein langer Schalldämpfer und verbessert die Akustik in Gebäuden.
Dicht und hygienisch
Die URSA-Lüftungskanäle haben in der Standardausführung die Dichtheitsklasse C und übertreffen so die Mindestanforderungen der DIN EN 13 779 an die Dichtheit von Lüftungskanälen. Druckverluste werden minimiert, was den Energieverbrauch des Ventilators reduziert. Und zugleich wird die hygienische Gefahr einer Verschmutzung minimiert. ↓
Das mineralische Oberflächengewebe auf der Kanalinnenseite erfüllt auch die hohen hygienischen Anforderungen der VDI 6022. Das mineralische Vlies im Kanalinneren ist dicht gewebt und damit besonders widerstandsfähig. Es bietet Schutzpartikeln keine Chance haften zu bleiben und Bakterien keinerlei Nährboden. Das sorgt für einwandfreie hygienische Bedingungen im Lüftungskanal. Eine Reinigung ist problemlos möglich. Gleichzeitig verhindert die diffusionsdichte Aluminiumkaschierung auf der Außenseite Tauwasserausfall und Kondensatbildung.
Einfache Verarbeitung

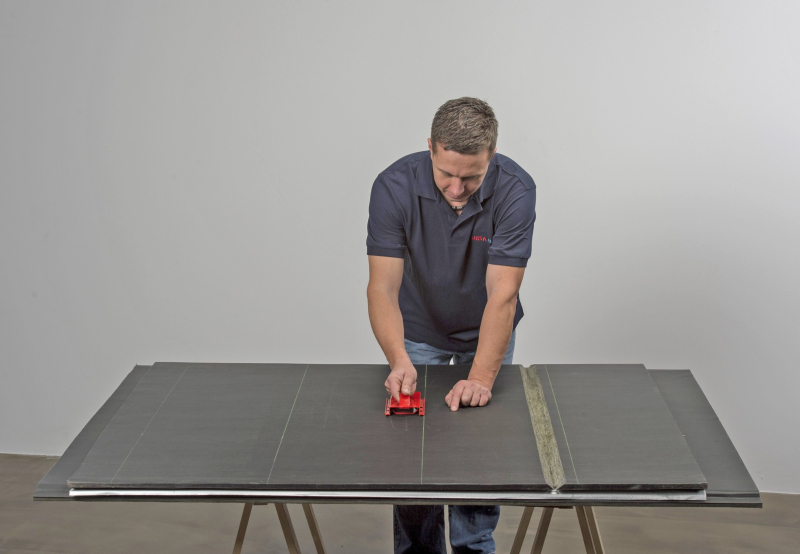

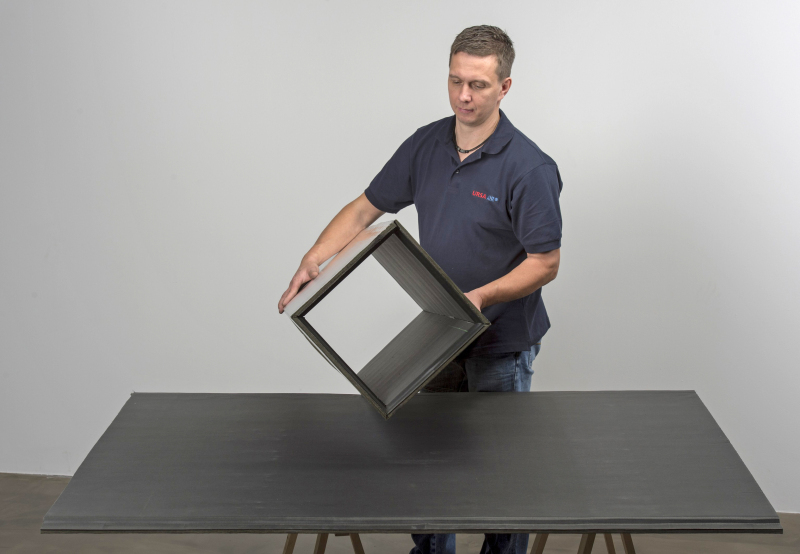

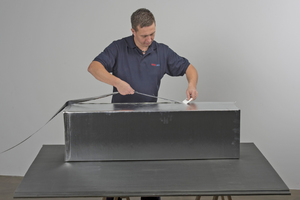

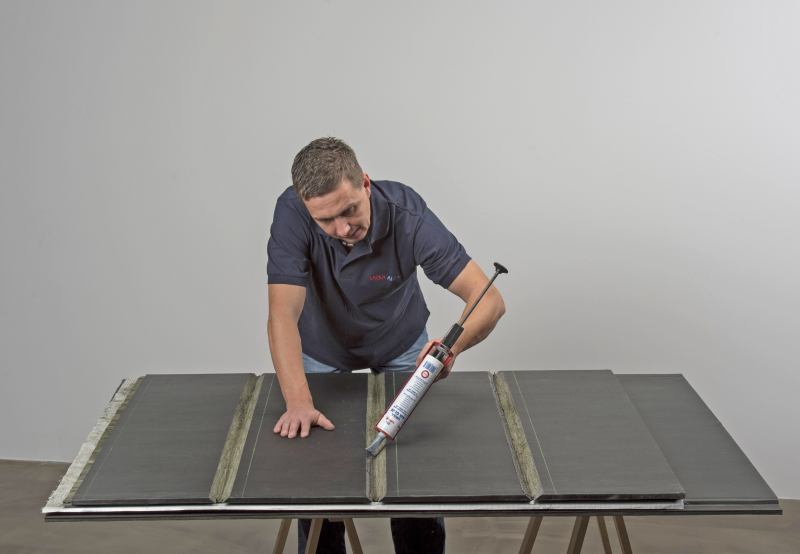

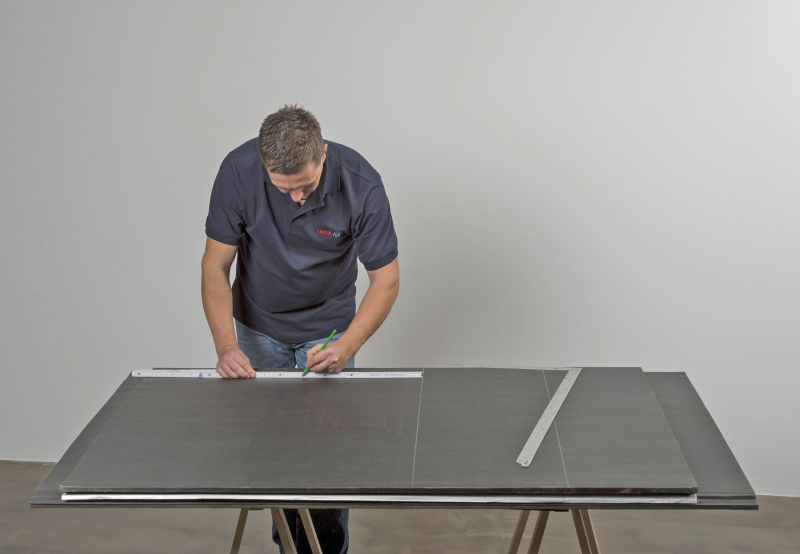

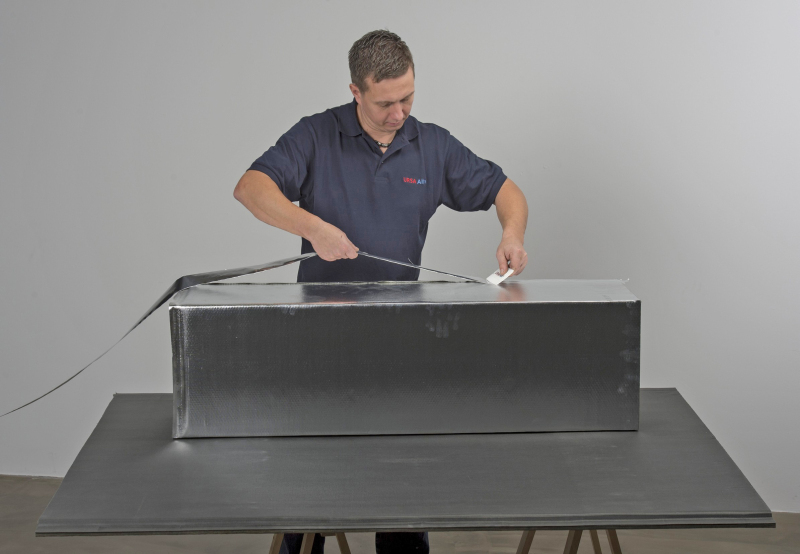

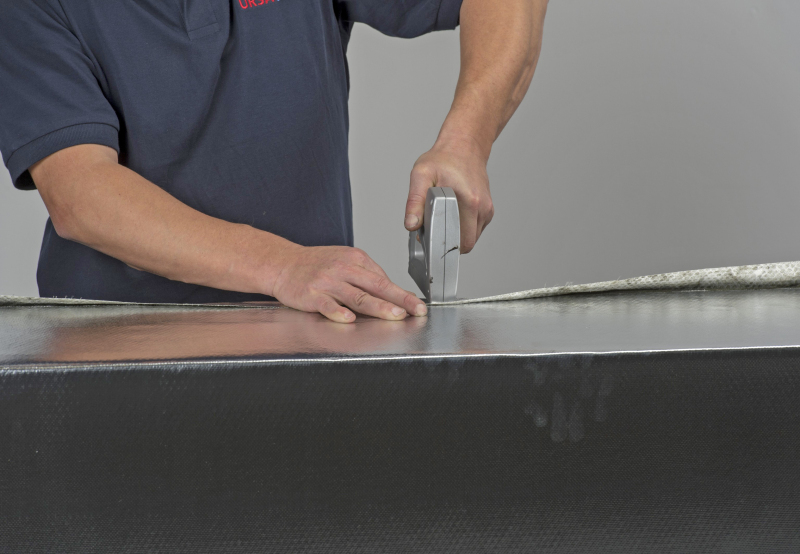

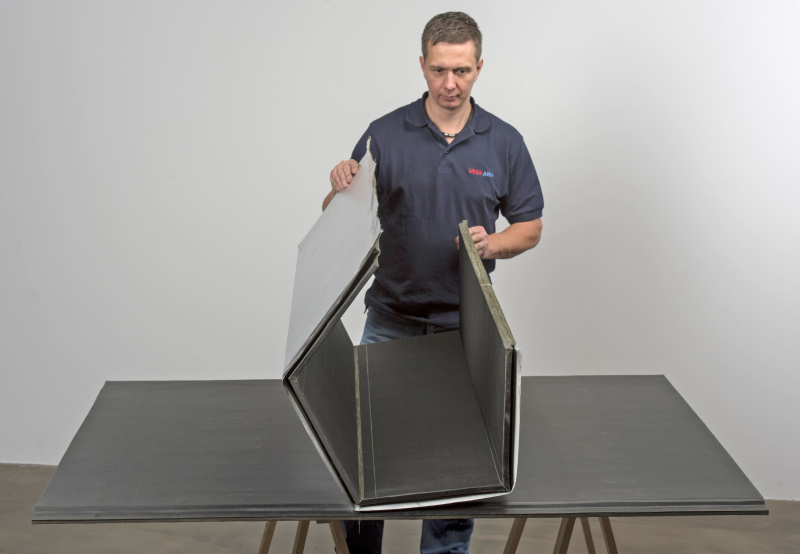

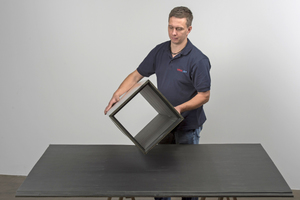

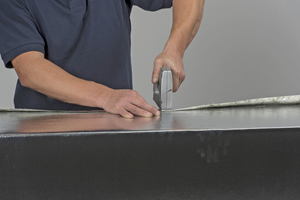

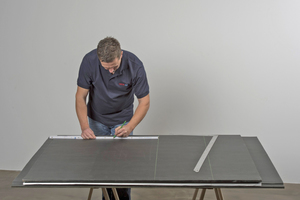

Die Mineralwolle-Platten werden platzsparend palettenweise auf die Baustelle geliefert, vor Ort zugeschnitten und montiert. Aus einer Palette können ca. 151 m² Kanal gefertigt werden. Um aus der Platte einen geraden Kanal zu formen, werden zuerst die Kanalabmaße auf die Platte übertragen (Bild 1) und danach wird die Platte mit den Schneid-Tools zugeschnitten (Bild 2). Die entstehenden Schnittkanten werden mit dem Dichtklebstoff versiegelt (Bild 3). Danach wird der Kanal zusammengeklappt, mit dem Tacker mechanisch befestigt (Bild 4) und mit dem Klebeband luftdicht verklebt (Bild 5). Die erstellten Kanalelemente lassen sich über die vorgefertigte Nut und Feder verbinden. Es entsteht ein gedämmter Lüftungskanal.
Für einen sauberen und schnellen Zuschnitt sorgen die speziellen Werkzeuge: Präzisionshobel für Gehrungs- und Stufenschnitte sowie für die Herstellung des Falzes, spezielles Cutter-Messer und Schneidhilfen für den Zuschnitt. Damit lassen sich die meisten üblichen Kanalausführungen auf einfache Weise schnell vor Ort erstellen.
Pluspunkte auch für die Sanierung

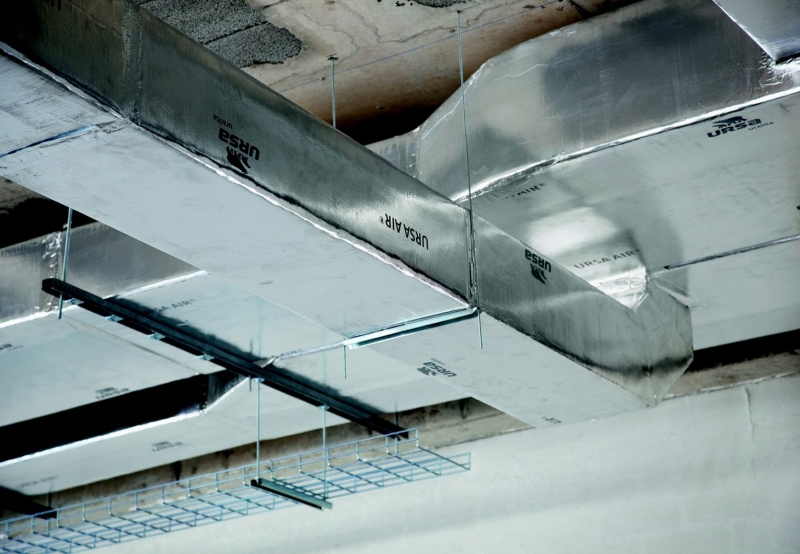

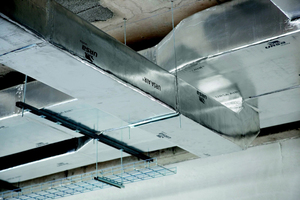

Die Montage des fertigen Kanals unterscheidet sich kaum von der üblichen Montage eines Blechkanals. Im Vergleich zu klassischen Kanalmaterialien ist „URSA AIR“ jedoch leichter und durch den individuellen Zuschnitt anpassungsfähig. Insbesondere bei Sanierungsmaßnahmen stellen diese Aspekte häufig einen entscheidenden Vorteil dar: Bei geringer statischer Tragfähigkeit der Decke sind leichte Materialien, bei eingeschränkten oder unterschiedlichen Raumhöhen sind anpassbare und flexible Kanalformen gefragt. Auch die Baustellenlogistik wird einfacher. Die Kanäle werden gemäß Baufortschritt aus den Platten gefertigt und sofort verbaut. Ein weiterer Vorteil ist, dass die Kanäle direkt an der Decke befestigt werden können, da keine zusätzliche Dämmung erforderlich ist.
Brandschutz
Die Lüftungskanäle gibt es in zwei Ausführungen: „URSA AIR Zero“ mit der Brandklasse schwer entflammbar (Euroklasse B-s1,d0) und „URSA AIR Zero A2“ mit der Brandklasse nicht brennbar (Euroklasse A2-s1,d0). Damit können alle Anforderungen hinsichtlich des Brandschutzes eingehalten werden.
