Steter Tropfen zuverlässig entsorgt
Kondensatpumpen bei der Nachrüstung von Klimageräten
In Gewerbeobjekten ist Klimatisierung an nahezu jeder Stelle gefordert – nach dem Motto: Wo gekühlt werden muss, wird ein Klimagerät installiert. Wo gekühlt wird, fällt aber auch Kondensat an, das abgeleitet werden muss. Als Problem erweist sich in vielen Fällen, dass weit und breit kein Entwässerungsanschluss verfügbar ist. Abhilfe schaffen Kondensatpumpen, die speziell für die Kondensatableitung aus Klimageräten konzipiert sind. Gefragt sind die kleinen Problemlöser besonders bei der Nachrüstung von Klimageräten, wie das Beispiel eines Ärztehauses in Stuttgart zeigt, wo Kondensatpumpen des Spezialanbieters Sauermann eingesetzt wurden.
Für die Klimatisierung von Gewerbeimmobilien weist die Tendenz zunehmend in Richtung der dezentralen Klimatechnik. Gestärkt wird dieser Trend durch Anforderungen an eine größtmögliche Flexibilität der Nutzung und Raumaufteilungen, die der Nutzung entsprechend angepasst werden können. Diese Entwicklung beobachten Experten der Gebäude-Klimatechnik aus der Sicht von Bauherren, Investoren, Architekten und Fachplanern. Die Raumklimatisierung muss nicht von vornherein in der Haustechnikplanung berücksichtigt werden und wird bei Bedarf nachgerüstet.
Für die dazu notwendigen Elektrozuleitungen und die Kältemittelleitungen finden sich meist passende Wege für die Leitungsführung. Was die Installation jedoch häufig erheblich erschwert, ist die Ableitung des Kondensates, das beim Betrieb von Klimageräten anfällt.
Kein Platz für Abwasserleitungen | Das Tauwasser, das sich beim Durchströmen des kalten Verdampfers mit warmer und feuchter Luft bildet, muss vollständig abgeleitet werden. Diese Notwendigkeit ergibt sich einerseits durch die Menge an Kondensat, von dem pro Stunde mehrere Liter anfallen können. Ebenso spielen hygienische Gründe eine Rolle, damit Bakterien und andere Erreger nicht mit dem Luftstrom in den Raum eingetragen werden können. Installationstechnisch betrachtet ist die Kondensatentwässerung zudem ein Sonderfall: Die abzuleitenden Abwassermengen sind vergleichsweise gering, dafür während des Kühlbetriebes kontinuierlich. Passende, in der Nähe des installierten Klimagerätes vorhandene Abwasseranschlüsse sind jedoch oft nicht vorhanden.
Die Möglichkeiten zur fachgerechten Verlegung von Entwässerungsleitungen scheitern meist an langen Leitungswegen, am notwendigen Gefälle oder schlicht am mangelnden Platz für Abwasserrohre in gängigen Rohrquerschnitten.

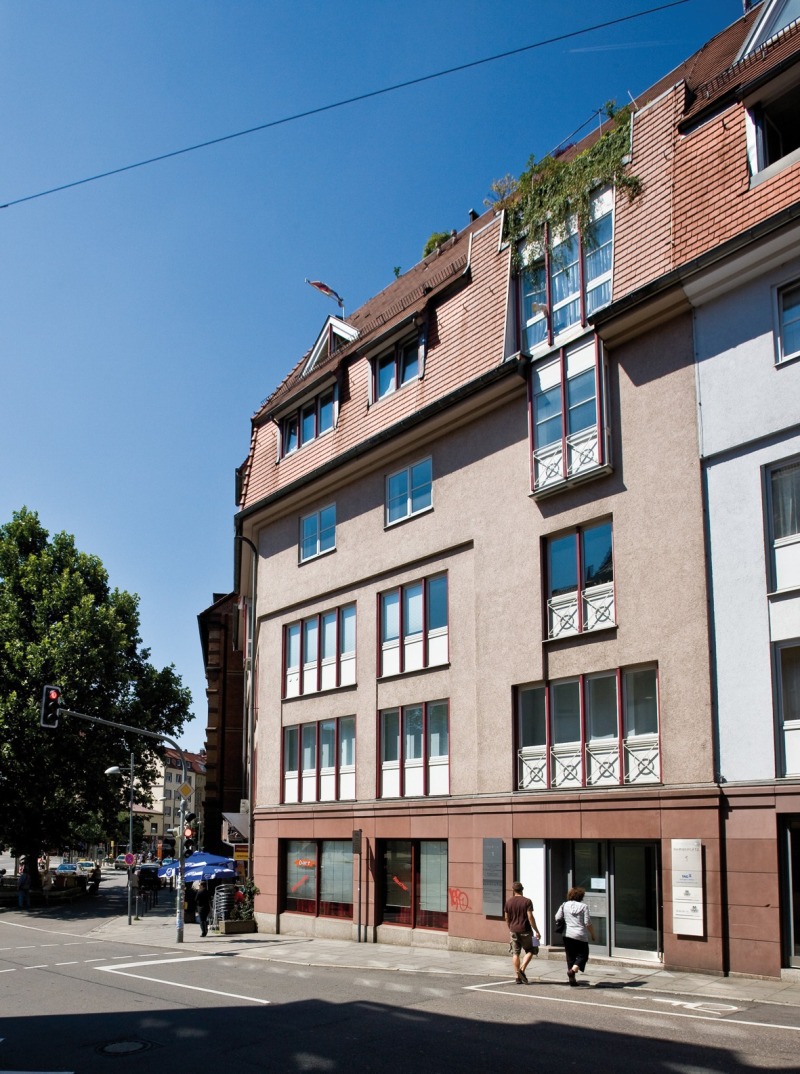

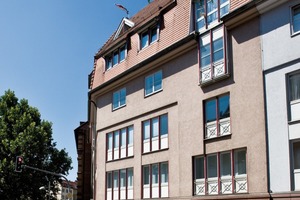

Entwässerungsproblem bei der Nachrüstung | Die nachträgliche Installation von Klimageräten im neuen Ärztezentrum Marianum in Stuttgart war im Sommer 2008 ein Auftrag für den Fachhandwerksbetrieb KOKI Haustechnik GmbH & Co. KG (www.koki-haustechnik.de). In den Praxisräumen im 1. OG, deren Fenster nach Süden zu einer verkehrsreichen Straße hin weisen, sollten künftig kühlere Raumtemperaturen herrschen. Installiert wurden Multi-Split-Klimageräte mit insgesamt neun Wandgeräten als Inneneinheiten. Die Herausforderung war dabei, das beim Betrieb der Klimageräte anfallende Kondensat zuverlässig ableiten zu können. Die Verlegung von Entwässerungsleitungen war jedoch schlicht unmöglich: „Abwasseranschlüsse waren nur in zwei WC-Räumen sowie in einer Teeküche vorhanden. Auch gab es keine Möglichkeit, die Kondensatleitungen zum Beispiel nach unten durch die Decke zu führen“, berichtet Bernhard Doll, Projektleiter bei KOKI Haustechnik.

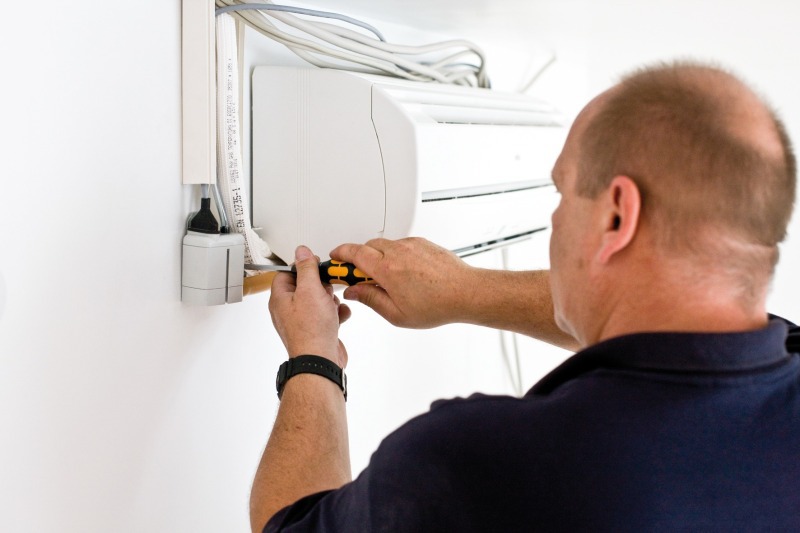

Minipumpe entsorgt Kondensat | Der Handwerksbetrieb löste das Entwässerungsproblem mit Kondensatpumpen vom Typ „Deltapack“, die vom Hersteller Sauermann (www.sauermannpumps.de) speziell für die Kondensatableitung aus Wandklimageräten bis 10 kW Kühlleistung entwickelt wurden. Die Mini-Kondensatpumpen schraubten die Mitarbeiter unmittelbar neben den Klimageräten an die Wand. Als Druckleitung dient ein transparenter PVC-Druckschlauch mit 6 mm Innendurchmesser. „Die Druckschläuche wurden von uns nach oben in die Zwischendecke geführt, wo eine Abwasserleitung in DN 40 zumindest mit geringem Gefälle verlegt werden konnte, so dass die Druckleitungen der Kondensatpumpen dort eingeleitet werden konnten“, sagt Bernhard Doll. Die Entwässerungsleitung konnte in der abgehängten Decke so weit verlegt werden, bis der Anschluss an eine vorhandene Fallleitung möglich war.
Mit Abmessungen von nur 66 x 44 x 77 mm (L x B x H) erscheint die Sauermann-Kondensatpumpe geradezu winzig. Das Pumpengehäuse wird in einen Abdeckwinkel eingesetzt, der am Kondensatanschluss des Klimagerätes auf die Wand montiert wird. Beim Anschluss an die Gebäudeentwässerung ist kein zusätzlicher Geruchsverschluss erforderlich: Ein im Pumpengehäuse integriertes Rückschlagventil verhindert das Rückfließen von Kondensat aus der angeschlossenen Druckleitung und wirkt so gleichzeitig als Geruchssperre.

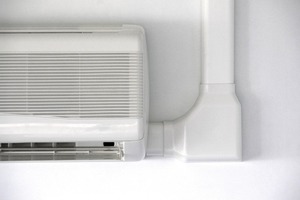

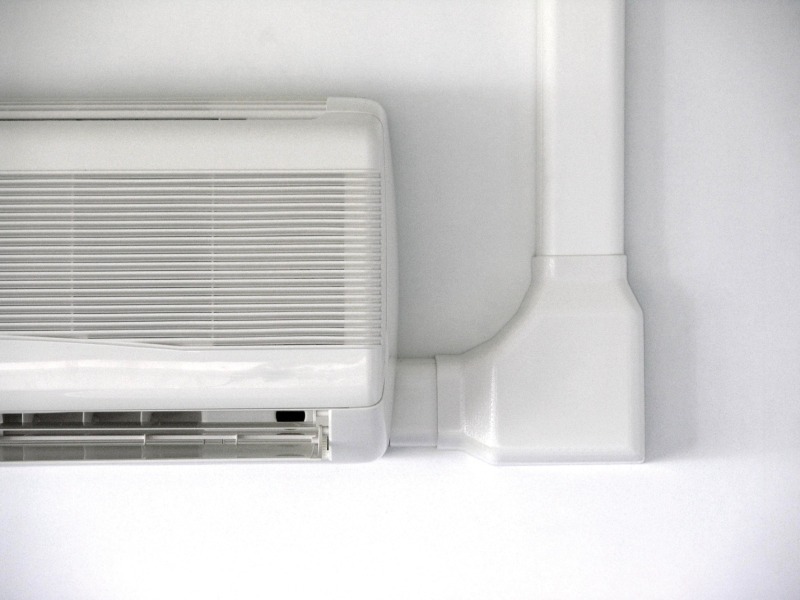

Zum Lieferumfang der Pumpe gehört auch ein Kabelkanal, der die Kältemittelleitung sowie Elektrozuleitung und den PVC-Druckschlauch aufnimmt und die Leitungen innerhalb des Abdeckwinkels zum Gerät führt.
Bis zu 30 m Entfernung | Die Auswahl der passenden Kondensatpumpe richtet sich nach der Leistung des Klimagerätes und der erforderlichen Förderhöhe. Zur Auslegung der Kondensatpumpe sollte nach Informationen von Sauermann pro kW Kälteleistung mit 0,5 bis 0,7 l/h Kondensat gerechnet werden. Bei einem Klimagerät mit z. B. 7 kW Kälteleistung fallen so zwischen 3,5 und 5,6 l/h Kondensat an. Die Förderhöhe bemisst sich abhängig vom vertikalen Höhenunterschied sowie der gesamten Länge der Druckleitung. Die im Stuttgarter Ärztezentrum installierten Kondensatpumpen vom Typ „Deltapack“ erreichen beispielsweise bei 2 m Förderhöhe und 30 m Druckleitungslänge eine Förderleistung von 3,2 l/h; bei gleicher Förderhöhe und 5 m Schlauchlänge können 5,5 l Kondensat pro Stunde abgeleitet werden.
Fazit | Der Einsatz von Kondensatpumpen für Klimageräte kommt den Anforderungen an die Flexibilität der dezentralen Klimatisierung entgegen: problemlose Nachrüstung, leichte Anpassung bei räumlichen Änderungen, keine Abhängigkeit von bestehenden Installationen, einfache Montage und geräuscharmer Betrieb.
Für die meisten Bauarten von Klimageräten wie Wandgeräte, Wand- und Deckentruhen oder Split-Klimageräte sind Kondensatpumpen als separates Zubehör erforderlich.
