Kaskaden steuern

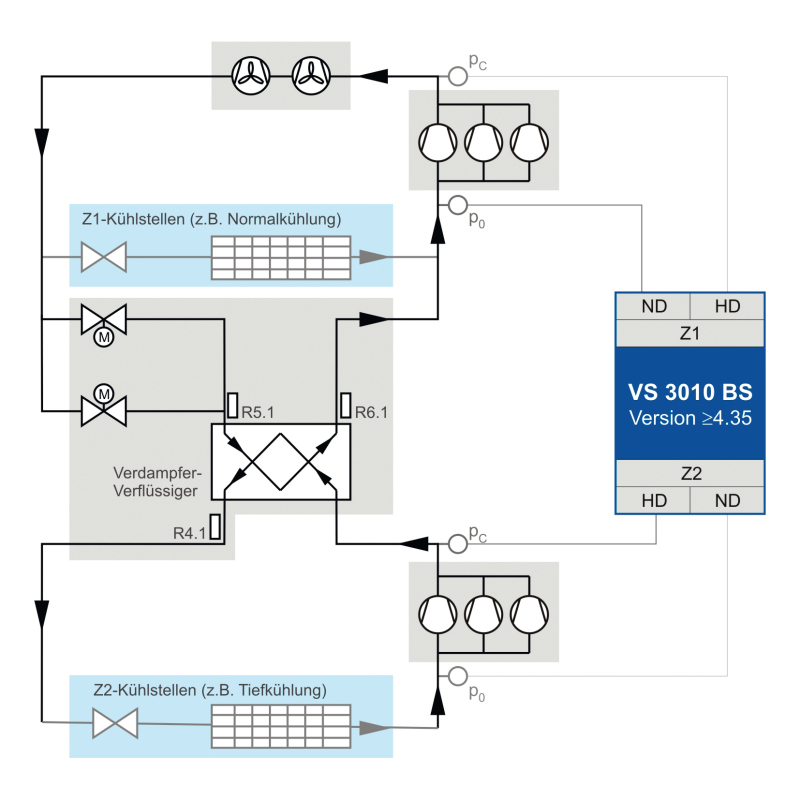

Alle Funktionen zur Steuerung von Kaskadensystemen auf einer Plattform, das bietet die Verbundsteuerung „VS 3010 BS“ (ab Version 4.35) von Eckelmann. Die Regelung des Kaskadenwärmetauschers ist integriert. Nieder- und Hochtemperaturkreis lassen sich so hochdynamisch und energieeffizient koordinieren. Damit Kaskadensysteme möglichst energieeffizient betrieben werden können, muss einerseits die Verdichterleistung beider Kreisläufe hochdynamisch und bedarfsgerecht aufeinander abgestimmt werden. Andererseits ist die Verdampfungs- und Kondensationstemperatur im Ver­damp­ferver­flüs­si­ger so zu regeln, dass die Temperaturdifferenz zwischen Verflüssiger- und Verdampferseite nur wenige Kelvin beträgt. Dies erhöht die Energieeffizienz des Kaskadenwärmeübertragers. Das Regelungskonzept macht den Kaskadenbetrieb robust, da die Verbundsteuerung aus dem „E*LDS“-System unabhängig von der Feldbus-Kommunikation alle Kaskadenfunktionen kontrolliert. Die Verbundsteuerung lässt sich universell einsetzen, z.B. für Kälteanlagen mit R744 (CO2) in der Tiefkühlung (subkritisch) und einem synthetischen Kältemittel wie R134a in der Normalkühlung.

Eckelmann AG,

65205 Wiesbaden,
Tel.: 0611 7103-0,
E-Mail: ,
www.eckelmann.de
