Bestnoten für neue Isolierkühler-Generation
Gemeinsame Entwicklung von thermofin und ebm-papst
Es war eine eher zufällige Idee, die das Isolierkühlerkonzept der thermofin GmbH entscheidend verändern sollte. Bei einem Besuch des Ventilatorenherstellers ebm-papst im Werk der thermofin GmbH in Heinsdorfergrund wurde die bisherige Ausführung des Isolierkühlers mit riemengetriebenen AC-Ventilatoren genauer unter die Lupe genommen. Ein reger Gedankenaustausch zwischen beiden Firmen führte schnell zu neuen Lösungsansätzen für die Entwicklung effizienter und wartungsfreundlicher Kühler.
Ein von ebm-papst (www.ebmpapst.de) entwickelter GreenTech EC-Ventilator sollte die in den Isolierkühlern der thermofin GmbH (www.thermofin.de) bisherig verwendeten ersetzen. Für dessen Einsatz war es allerdings notwendig, das gesamte Isolierkühlerkonzept zu überarbeiten. Anfänglich mussten dafür die Komponenten für den Ersatz eines riemengetriebenen Ventilators festgelegt werden.

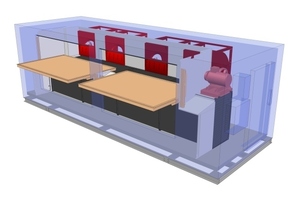

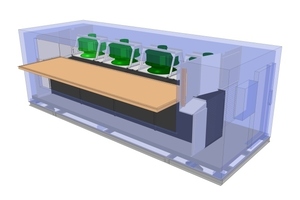

Mithilfe von – durch ebm-papst zur Verfügung gestellten – 3D-Daten wurden zunächst digital verschiedene Anordnungen der Ventilatoren innerhalb des Gerätes verglichen – ein Aufwand, der zum Erfolg führte.
Die Konstruktionsstudie bestätigte den möglichen Einbau in die schon vielfach bewährten Isolierkühler. Mit dem ersten zur Verfügung gestellten Ventilatormuster wurde ein Prototyp gefertigt und Laborversuche für den beabsichtigten Einsatz durchgeführt – die Testergebnisse überzeugten.

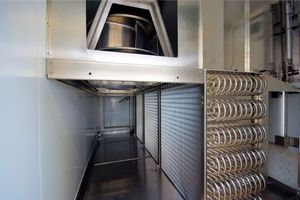

Die neuen EC-Motoren ermöglichen eine direkte, stufenlose Regelung über den gesamten Drehzahlbereich und werden über einen Eingang von 0 bis 10 V oder eine MODBUS-Schnittstelle angesteuert. Die wartungsfreien Außenläufermotoren bilden mit dem Ventilator eine kompakte Einheit mit höchstem Wirkungsgrad. So wird der Energieverbrauch effektiv minimiert, ohne eine separate Drehzahlregelung über Frequenzumrichter realisieren zu müssen. Die neuartigen Ventilatoren ersetzen die über Keilriemen angetriebenen Radialventilatoren. Schmierintervalle entfallen und Schlupfverluste gehören der Vergangenheit an. Die rückwärts gekrümmten Schaufeln optimieren die Luftführung durch den Wärmeübertrager. Die große luftseitige Druckerhöhung ermöglicht dann die optimale Luftverteilung über ein Kanalsystem, auch unter schwierigen Raumverhältnissen.
Kältetechnik für Logistikzentrum

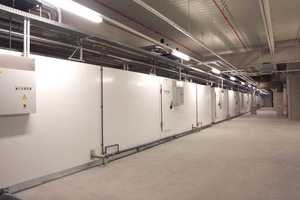

Zum Jahresende 2011 erhielt die thermofin GmbH eine Ausschreibung für die kältetechnische Ausrüstung eines der größten Logistikzentren Deutschlands, erstellt durch die E & S Planungsgesellschaft mbH & Co. KG aus Hamburg. Das Projekt beinhaltete neben zahlreichen Standardverdampfern auch 22 Isolierkühler, ausgeschrieben mit keilriemengetriebenen Zwillingsradialventilatoren. Diese Systemkomponente lieferte die thermofin GmbH bis dato für zahlreiche ähnliche Anwendungen.

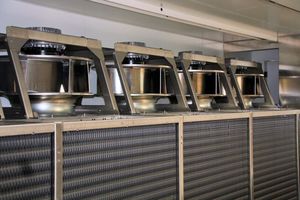

Besonders hohe Anforderungen stellte der Endkunde an Effizienz und Umweltfreundlichkeit. Auch die Schallwerte der Geräte stellten ein entscheidendes Auswahlkriterium dar. Bei der Erarbeitung eines konkurrenzfähigen Gesamtkonzeptes spielte deshalb die neue Ventilatorlösung eine maßgebende Rolle. Nach einer internen Machbarkeitsstudie bei der thermofin GmbH und einer entsprechenden Ausarbeitung des Angebots mit diesen neuartigen EC-Radialventilatoren konnte die Harig GmbH, ein renommierter Kälteanlagenbauer aus Bielefeld, sowohl das Planungsbüro als auch den Endkunden von dieser Idee überzeugen und vergab den gesamten Lieferumfang der Verdampfer und Isolierkühler an die thermofin GmbH. Die Firma ebm-papst erwies sich von der Produktkonzeptionierung, über die Lieferung bis zur Projektfertigstellung als verlässlicher Partner. Alle Isolierkühler sind mit den gleichen, insgesamt 88 Radialventilatoren mit einem Laufraddurchmesser von 900 mm und einer Nennantriebsleistung von 5,5 kW ausgestattet.
Alle Vorteile der neuen Baureihe auf einen Blick
Effizienzsteigerung (bis zu 37 % geringere Aufnahmeleistung)
enorme Laufruhe (keine Schwingungen)
direkte Drehzahlregelung über EC-Motor (kein Frequenzumformer mehr nötig)
sehr niedrige Anlaufströme
deutlich reduzierter Geräuschpegel (Verringerung um 4,5 Dezibel)
einsetzbar für hohe statische Druckverluste
äußerst geringer Wartungsaufwand – kein Nachstellen der Keilriemen, kein Schmieren der Lager
sicherer und leichter Zugang bei Serviceeinsätzen
Reinigung beider Seiten der Lamellenwärmeübertrager
einfacher Austausch der Radialgebläse
gleichmäßige Luftverteilung im Lamellenwärmetauscher
Leistungsanpassung mit dem thermofin-Steuergerät „TCS“ durch Regulierung des Luftvolumens

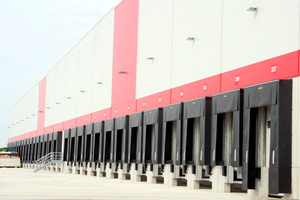

Allgemeine Angaben zum Logistikzentrum, bestehend aus zwei Lagerhallen
Halle I – Normalkühllager
Abmessungen Kühlbereich:
Länge: 120 m, Breite: 140 m,
lichte Höhe: 12,7 m
Abmessungen Isolierkühler:
Länge: 7500 mm, Breite: 2700 mm,
Höhe 2600 mm

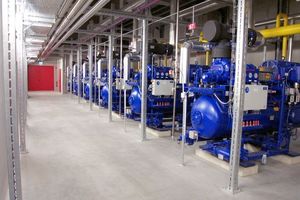

Betrieb der Kälteanlage mit dem natürlichen Kältemittel NH3 – Pumpenbetrieb mit sechs Mycom-Aggregaten und zwei Verdunstungsverflüssigern
Verdampfungstemperatur MD: –2 °C
Verdampfungstemperatur ND: –10 °C
Halle II - Tiefkühllager
Abmessungen Tiefkühllager:
Länge: 72 m, Breite: 54 m,
lichte Höhe: 21,6 m
Abmessungen Isolierkühler:
Länge: 7600 mm, Tiefe: 2800 mm,
Höhe: 2700 mm
Betrieb der Kälteanlage mit dem natürlichen Kältemittel NH3 – Pumpenbetrieb mit drei Mycom-Aggregaten mit Economizer und einem Verdunstungsverflüssiger
Verdampfungstemperatur ND: –32 °C
Fazit
Anfang 2013 konnte der Endkunde den Betrieb des Normalkühlbereichs aufnehmen, Ende 2013 wurde das Lagerhaus dann um den Tiefkühlbetrieb erweitert. Alle Isolierkühler laufen seitdem störungsfrei und zur vollsten Zufriedenheit aller Beteiligten. Der erfolgreiche Einsatz in diversen weiteren Projekten bestätigte, dass sich die neue Lösung bestens für den Markt eignet. Aus diesem Grund ließ sich die thermofin GmbH die Rechte an der Kombination der Isolierkühlerkomponenten in Deutschland und international schützen.
