360 ° Klimakomfort mit VRV-Technologie

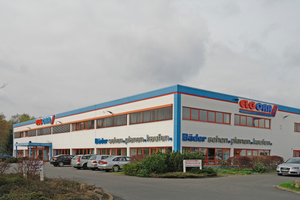

Bei der Elgora eG wurde für eine Nutzfläche von rund 1000 m² ein wirtschaftliches und umweltschonendes Klimatisierungssystem gesucht. Im Rahmen des Planungsprozesses wurde dem Betreiber der Mehrwert der neuen „VRV IV“ von Daikin (www.daikin.de) deutlich. Denn die VRV-Technologie ermöglicht nicht nur eine energiesparende und effiziente Klimatisierung, die speziell für Gewerbe- und Büroräume ausgelegt ist. Mit der Luft-Luft-Wärmepumpe können die Räume auch beheizt werden. Auch die technischen Raffinessen der Innengeräte („FXFQ-A Roundflow“-Zwischendeckengerät) waren Pluspunkte bei der Herstellerauswahl. Ein hoher Bedienkomfort und zusätzliches Energieeinsparungspotential werden u. a. mit den Funktionen des „Intelligenten Auges“, den selbstreinigenden Blenden und funkgesteuerten Fensterkontakten erreicht. Das Anlagenkonzept wurde von der Conrad Klimatechnik GmbH aus Berlin realisiert.

360° optimiertes Raumklima

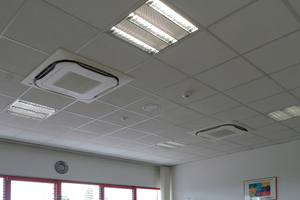

Für die zu beheizende und zu kühlende Fläche von ca. 300 m² Büro- und Konferenzräume und 400 m² Abhollager wurde der Wärmebedarf errechnet. Zur optimalen Klimatisierung der Innenräume verwendet Elgora „Roundflow“-Zwischendeckengeräte. Diese decken volle 360 ° eines Raumes ab – ohne tote Winkel, bei gleichmäßiger Luft- und Temperaturverteilung.

Das Zwischendeckengerät passt sich den individuellen Gegebenheiten an und garantiert zugluftfreien, flüsterleisen Betrieb ohne Verschmutzung der Decke. Vergrößerte Luftauslässe, ein teillastoptimierter Wärmetauscher sowie neue Lüfter-Motoren reduzieren den Energieverbrauch. Weitere technische Funktionalitäten für hohen Klimakomfort sind der Vier-Sektoren-Bewegungssensor und der Infrarot-Fußbodensensor. Das „Intelligente Auge“ erkennt auf einem Durchmesser von 8,5 m, in welchen Luftauslassbereichen sich Menschen befinden und verändert automatisch die Ausrichtung des Luftstroms, um ein direktes Anblasen dieser Personen zu verhindern. Der zusätzliche Infrarot-Fußbodensensor mit einem Durchmesser von 11 m misst die durchschnittliche Bodentemperatur. In Verbindung mit dem Bewegungssensor wird warme Luft gezielt Richtung Boden geleitet und sorgt für eine ausgeglichene Temperaturverteilung zwischen Boden und Decke. Der integrierte Anwesenheitssensor spart zusätzlich bis zu 27 % Energie, indem er den Sollwert mit der Anzahl der Personen im Raum abgleicht oder das Gerät ausschaltet, wenn sich keine Personen im Raum befinden.

Intelligentes Heizen und Kühlen mit Energie aus der Luft

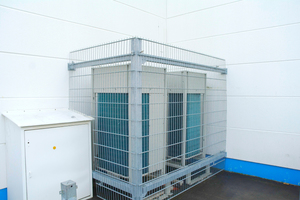

Die Wärmepumpe der 4. VRV-Generation von Daikin ermöglicht ein ganzheitliches thermisches Energiemanagement in gewerblichen Gebäuden. Technische Neuheiten der „VRV IV“ sind die variable Kältemitteltemperatur (VRT-Technologie), die eine optimierte Ganzjahreseffizienz für alle Gebäudeteile ermöglicht, sowie ein erhöhter Raumkomfort aufgrund des kontinuierlichen Heizbetriebs während der Abtauphase. VRT-Technologie bedeutet, dass die Verdampfungs- bzw. Verflüssigungstemperatur im laufenden Betrieb an den Leistungsbedarf angepasst wird. Die Leistungsanpassung erfolgte bisher über die Verdichterdrehzahl und wird nun anhand interner Druck- und Temperaturgrößen errechnet. Die Verdichterleistung wird energetisch durch die VRT-Technologie auf dem benötigten Minimum gehalten. Durch diese optimierte Leistungsregelung wird eine saisonale Effizienz mit einem SEER im Kühlbetrieb von bis zu 7,53 erzielt. Elgora-Geschäftsführer Torsten Hanetzok zur Anlage: „Wir freuen uns darauf, Verkauf und Büros mit PV-Strom günstig zu klimatisieren. Mit unserer Kaufentscheidung setzen wir einen weiteren Baustein für unser ganzheitliches betriebliches Umweltmanagement.“ Ein unterbrechungsfreier Heizbetrieb war eine weitere Systemanforderung, die mit einem neuen Wärmespeicherelement gelöst wurde.

Es basiert auf Phasenwechselmaterialien und liefert die Energie für das Abtauen des Gerätes. Bei allen Luft-Luft-Wärmepumpen bildet sich während des Heizbetriebs Reif am Außengerät, der regelmäßig abgetaut werden muss. Der Abtauvorgang kann je nach Systemgröße länger als zehn Minuten dauern und ist in der Regel bei Außentemperaturen zwischen -7 und 0 °C häufiger nötig. Dieser Vorgang führte früher zu einer Absenkung der Raumtemperatur. Der kontinuierliche Heizbetrieb der „VRV IV“ sorgt für ein konstantes Temperaturniveau in allen Räumen und bietet so maximalen Komfort für Mitarbeiter und Kunden von Elgora.

Reinigung und Bedienung

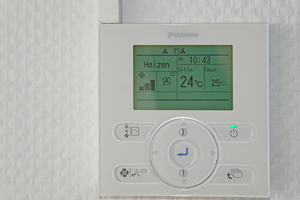

Elgora hat sich bei der Auswahl der Innengeräte bewusst für die „Roundflow“-Kassetten des Typs „FXFQ-A“ entschieden. Staub und kleine Fasern im Filter von Klimaanlagen erhöhen die Wartungshäufigkeit und den Energieverbrauch der Innengeräte. Der Wartungsaufwand kann dank einer Blende mit Selbstreinigungsfunktion reduziert werden. Das sorgt für einen doppelten Spareffekt. Der Filter wird in einem regelmäßigen Zyklus automatisch gereinigt und der anfallende Staub in einem integrierten Behälter gesammelt. Über eine Leuchtdiode an der Blende und auf dem Display der Fernbedienung wird angezeigt, wenn der Staubsammler entleert werden muss. Dies kann übrigens mit einem handelsüblichen Staubsauger vorgenommen werden.

Hoher Bedienkomfort und intelligente Regelungstechnik sind mit dem optionalen „Intelligent Touch Manager“ keine unvereinbaren Ziele. Elgora hat sich bewusst für den Touchscreen  entschieden, denn er bietet mit seiner intuitiven, graphisch aufbereiteten Benutzeroberfläche einen direkten und nutzerfreundlichen Zugriff auf Funktionalitäten der Innengeräte. Eine standort- und zeitunabhängige Dichtheitsprüfung des Kältemittelsystems und direkter Zugang zu allen Funktionen ermöglichen eine einfache Wartung.
