Cooler Trainer
Ein neues Schulungsmodell einer Kälteanlage mit den Kältemitteln R290 und R134a wurde am 12. April 2017 an das Berufliche Schulzentrum Vogtland übergeben. Der „Cool-Trainer“ wurde von der Rochhausen Kältesysteme GmbH aus Scharfenstein im Erzgebirge sowie weiteren Sponsoren (PED Power Electronics Deutschland GmbH, Tecumseh Europe und Ziehl-Abegg SE) an den Förderverein des Beruflichen Schulzentrums gespendet. Das Schulungsmodell soll künftig für die praxisnahe Berufsausbildung angehender Mechatroniker/innen für Kältetechnik im Berufsschulunterricht zu den Themen brennbare Kältemittel, indirekte Kühlung und Leistungsregelung mit Frequenzumrichter eingesetzt werden.

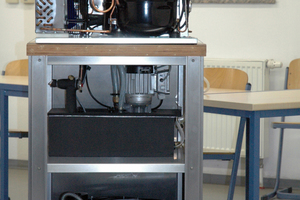

„Die Unterstützung der Kältetechnikausbildung, gerade im Hinblick auf den zunehmenden Einsatz natürlicher Kältemittel, liegt uns besonders am Herzen“, so Kälteanlagenbauermeister Tobias Rochhausen, der selbst an einer Vorgängereinrichtung des Beruflichen Schulzentrums Vogtland die Berufsschule absolvierte. Das fahrbare Schulungsmodell besteht aus zwei, in getrennten Behältern untergebrachten, Flüssigkeitskühlern mit je einem Rohrschlangenverdampfer und einer Wasserpumpe zur Umwälzung der Behälterfüllung. Außerdem lässt sich über die vorgesehenen Anschlusspunkte ein externer Kaltwasserkreislauf aufbauen.

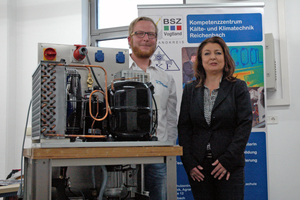

Ein Flüssigkeitskühler wird als steckerfertiger Kaltwassersatz mit einem R290-Kältekreislauf betrieben, der mit einer Kälteleistung von rund 400 W, einer Propanfüllung von weniger als 150 g und Kapillarrohrexpansion eigensicher ausgelegt ist. Sicherheitstechnische Aspekte beim Einsatz von Kohlenwasserstoffen lassen sich am R290-Kältekreislauf ebenso deutlich machen wie die Nutzung indirekter Systeme für Kältekreisläufe mit brennbaren Kältemitteln aufgrund der Aufstellungs- und Füllmengenbeschränkungen für einzelne Räume oder ganze Gebäude.
Der zweite Flüssigkeitskühler ist Teil eines R134a-Kältekreislaufs mit frequenzgeregeltem Verflüssigungssatz in einer Ausführung für Dreiphasenwechselspannung und drehzahlgeregeltem EC-Motor als Antrieb für den Verflüssigerlüfter. Dieser Kältekreislauf mit 1,5 kg Kältemittelfüllung und etwa 2 kW Kälteleistung ist außerdem um eine zusätzliche Kühlstelle erweiterbar. Ein Kühlstellenregler sorgt für das korrekte Zusammenspiel der Einzelkomponenten. Da sowohl Leitungen der Magnetventile und bestimmter Verbraucher als auch die Temperaturfühlerleitungen mit verwechselungssicheren Steckverbindern ausgerüstet sind, bietet das Schulungsmodell zahlreiche Eingriffsmöglichkeiten und damit hohe Flexibilität für kälte- und elektrotechnische Experimente im Fachunterricht.
