Dunstturm mit optimierter Konstruktion
Wichtig bei Entwicklungen in der Kühlturmtechnologie ist die Beherrschung der Thermodynamik und Aerodynamik und dessen Anwendung in der Praxis. Basierend auf der langen Tradition der E. W. Gohl GmbH (www.gohl.de) wurde mit dem „DTC ecoTec“ ein neues Konzept umgesetzt. Das Nasskühlturmsystem basiert auf neuen Berechnungsmethoden in der thermodynamischen Leistungsauslegung. Die im Kundenfokus stehenden Daten, Kühlleistung und Energieaufnahme, werden von Gohl über die Eurovent-Zertifizierung der Baureihe „DTC ecoTec“ ausgelegt. Um den üblichen Trend aufzubrechen, nur effektivere Motoren im Keilriemenbetrieb einzusetzen, musste das gesamte Konzept der Luftförderung neu konzipiert werden. Die Energieeffizienz des neuen Gesamtkonzepts wurde deutlich durch die technische Reduzierung der Druckabfälle im Luftstrom gesteigert. Eine große symmetrische Einblasöffnung reduziert die Luftgeschwindigkeit und somit den Energieaufwand um bis zu 30 %. Die Kombination der symmetrischen Einblasöffnung und die konstruktive Positionierung der Ventilator-Aggregate erzeugt einen gleichmäßigen Luftvolumenstrom über die aktive Kühlfläche des Dunstturms. Die Prozesssicherheit wird durch den Einsatz von „RadiPac“-Ventilatoren von ebm-papst (www.ebm-papst.com/de) gestützt.
Der Einsatz eines neuen Wasserverteilsystems mit niedrigerem Wasserdruck impliziert eine minimale Pumpenleistung für die benötigte Wasserumlaufmenge. Somit wurde nicht nur der Energieverbrauch für die Ventilator-Aggregate sondern auch die Pumpenleistung reduziert. Durch die dargestellte gleichmäßige Luftgeschwindigkeitsverteilung über die Fläche der Füllkörper können die Eurovent-zertifizierten Tropfenabscheider auf der gesamten Fläche optimal eingesetzt werden.
Die guten Regeleigenschaften des „DTC ecoTec“ übernimmt der EC-Ventilator, um reduzierte Kühllasten bei niedriger Antriebsleistung sicher bereitzustellen. Der konstruktive Fokus im Dunstturm richtet sich zusätzlich auf die Erhöhung der Prozesssicherheit. Daher wurde der übliche keilriemenbetriebene große Radialventilator durch drei unabhängige und autarke Ventilator-Aggregate ersetzt. Diese konstruktive Entscheidung eliminiert den drohenden Totalausfall eines Kühlturms.

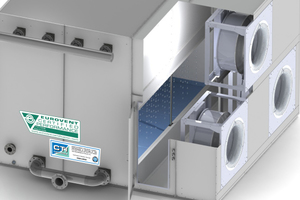

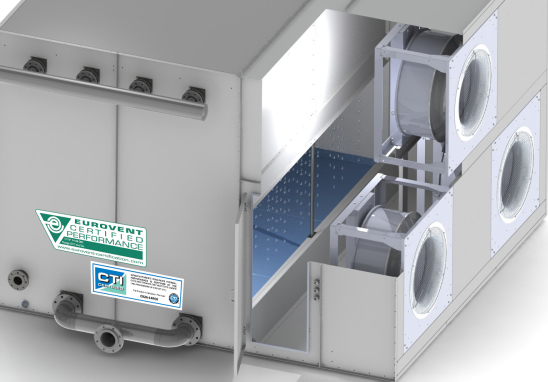

Wartung und Hygiene, verbunden mit den konkreten Auflagen des Gesetzgebers (VDI 2047 Teil 2, Gründruck) sind deutliche Entscheidungsfaktoren für die Investitionen in einen Kühlturm. Diese komplexe Thematik kann am besten erreicht werden, indem die wartungsnotwendigen und zu überprüfenden Teile des Kühlturms reduziert und der Zugang zu den inneren Systemkomponenten vereinfacht wird. Diese Forderung wurde bei dem „DTC ecoTec“ als „Walk-In“ System umgesetzt, d.h. der Servicetechniker kann in den Kühlturm durch eine Tür hineingehen. Die standardmäßige integrierte Wartungstüre und der serienmäßige Wartungsgang ermöglichen den schnellen Zugang für Sichtkontrollen und Reinigungsarbeiten über die große symmetrische Einblasöffnung. Dies reduziert die Wartungszeit, die Überprüfung und Wartung der Ventilatoren auf Verschleißteile entfällt sogar komplett!
