Kühles Bier für heiße Tage

Gerade in sommerlicher Hitze schätzt so mancher ein erfrischendes Bier aus dem heimischen Kühlschrank. Doch bereits im Brauprozess müssen bestimmte Temperaturen eingehalten werden. So liegt die Gärtemperatur von obergärigem Bier bei bis zu 22 °C, bei untergärigem dürfen es nur bis zu 10 °C sein. Damit der Gerstensaft gelingt, benötigen Brauereien ihren Prozessen und individuellen Anforderungen entsprechende Kältelösungen. „Kältelösungen für Brauereien können heute nicht nur energieeffizient realisiert werden. Kommen darüber hinaus in den Anlagen natürliche Kältemitteln, wie etwa Ammoniak, zum Einsatz, sind sie außerdem besonders umweltfreundlich“, weiß Georges Hoeterickx, Vorstandsmitglied von eurammon, der europäischen Initiative für natürliche Kältemittel. „Denn natürliche Kältemittel haben kein oder lediglich ein vernachlässigbar geringes globales Erwärmungspotential.“

Gerade das natürliche Kältemittel Ammoniak hat für die Brauer eine lange Tradition. Sie beeinflussten die Entwicklung von Kälteanlagen im 19. Jahrhundert entscheidend – bereits 1876 ermöglichte eine Ammoniak-Kälteanlage es einem bayeri­schen Brauer überall und zu jeder Jahreszeit, Bier zu brauen. Aufgrund der positiven Eigenschaften von natürlichen Kältemitteln wechselten viele Brauereien nicht zu synthetischen Kältemitteln. Nachfolgend werden einige Fallbeispiele aus der jüngeren Vergangenheit vorgestellt.

Höhere Leistung und
reduzierte Energiekosten für
Bierbrauerei in England

Die Brauerei Daniel Thwaites in Blackburn ist seit ihrer Gründung im Jahr 1807 ein unabhängiges, familiengeführtes Unternehmen mit Sitz in Blackburn. Sie zählt zu den Top 10-
Brauereien in England. Um die Kühlleistung zu verbessern und Energiekosten einzusparen, beauftragte das Unternehmen die Kältefachleute von Star Refrigeration mit der Optimierung der bestehenden Kälteanlage. Bereits in vorherigen Projekten waren Wärmeübertrager und Abscheiderbehälter ersetzt worden. Ein neu eingesetzter GEA Grasso-Kolbenverdichter mit Wechselrichterantrieb und dem umweltfreundlichen, natürlichen Kältemittel Ammoniak vergrößert die Leistung von vorher 310 auf nun 400 kW und reduziert gleichzeitig die laufenden Betriebskosten. Die verbesserte Energieeffizienz ergibt sich dabei zum großen Teil durch den Einsatz des neuen wechselrichtergesteuerten Kolbenverdichters anstelle der ursprünglich immer auf gleicher Drehzahl laufenden Maschine sowie der Installierung eines neuen Steuerungssystems für den Verdichter. Energiemessungen zeigen, dass die Brauerei durch die neu installierten Komponenten wöchentlich etwa £ 2000, rund 2500 Euro, an Elektrizitätskosten einspart und sich die Investitionskosten in weniger als 18 Monaten amortisieren.

Umweltfreundliche Bierkühlung mit Möglichkeit
zum Anschluss einer Wärmepumpe

Das Herzoglich Bayerische Brauhaus Tegernsee in den Alpen gilt als eine der ältesten noch bestehenden Brauereien in Bayern. Jährlich produziert sie rund 120 000 Hektoliter Bier. Im Jahr 2010 realisierte die Firma Th. Witt eine umweltfreundliche Kälteanlage zur Kühlung des Brauwassers. Bis zum Zeitpunkt der Umbaumaßnahmen wurde die Würzekühlung (vier Sude pro Tag) klassisch über eine Eisspeicheranlage realisiert. Bedingt durch die geplante Kapazitätssteigerung der Brauerei auf neun Sude wurde nach einer neuen kältetechnischen Lösung gesucht. Die Aufgabe bestand darin, ein System zu planen, welches über den Tag verteilt mit nahezu konstanter Leistung betrieben werden kann. Außerdem sollte die Möglichkeit bestehen, später eine Wärmepumpe an das System anzubinden und von dort aus angrenzende Gebäude − wie etwa die Gaststube „Braustüberl“ − mit Wärme zu versorgen. Während des Kühlvorgangs müssen 190 l Brauwasser innerhalb von 2,5 Stunden von +16 auf +2 °C abgekühlt werden. Bei der neuen Anlage sollte der Kühlwasserverbrauch für die Verflüssiger so weit wie möglich reduziert werden.

TH. Witt installierte ein NH₃-System mit Abscheider und Plattenverdampfer als Schwerkraftanlage. Damit die Versorgung mit Kälte zu jeder Zeit sichergestellt ist, wurden zwei Kolbenverdichter installiert, von denen einer ständig in Betrieb ist. Der zweite befindet sich auf Stand-by. Um gänzlich auf Kühlwasser zu verzichten, setzten die Anlagenbauer zur Kältemittelverflüssigung auf einen luftgekühlten Verflüssiger. Die Anlage kühlt einen Kälteträgerkreislauf mit Glykol auf −2 °C ab. Über einen zweiten Wärmetauscher, der mit Glykol betrieben wird und mit einer Austrittstemperaturregelung versehen ist, wird dann das Brauwasser auf die gewünschte Temperatur von +2 °C heruntergekühlt und in einem isolierten Becken zwischengespeichert. Die Kälteleistung der Anlage beträgt 124 kW. Als Kältemittel kommen rund 100 kg Ammoniak zum Einsatz.

Moderne Bierkühlung mit R723 – Kältelösung für den
kleinen Leistungsbereich

Seit 1609 braut die Ottenbräu-Brauerei aus Abendsberg in der Hallertau ihr Bier und ist damit eine der ältesten Brauereien in Deutschland. Im Jahr 2011 entschied sich Besitzer Robert Neumaier, Brauer in siebter Generation, eine komplett neue Brauanlage nach aktuellem Stand der Technik zu installieren. Denn obwohl zwischenzeitlich Anlagenteile erneuert wurden, war die letzte Generalsanierung bereits im Jahr 1906 durch seinen Urgroßvater erfolgt.

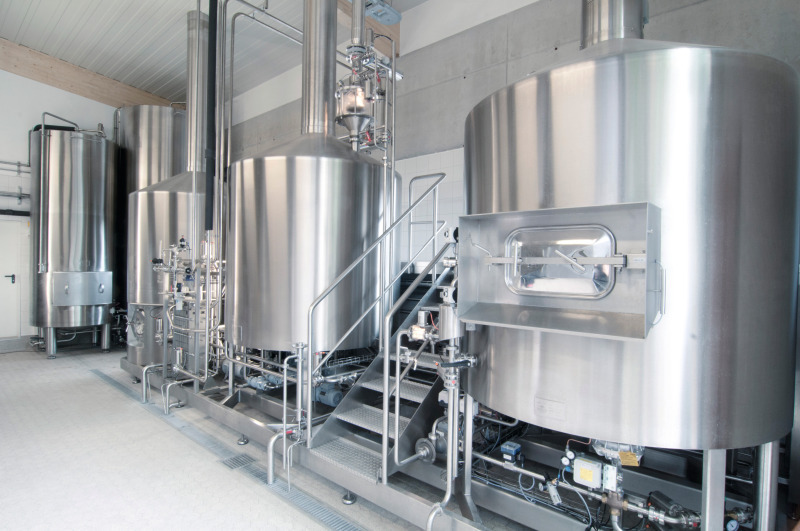

Für die professionelle Umsetzung der Kühlung sorgte die HKT Huber-Kälte-Technik GmbH aus Halfing und stattete Sudhaus und Malzlager mit modernster Kälteanlagentechnik aus. In der neuen Brauerei können zwei Sude am Tag mit insgesamt 4000 l verarbeitet werden. Für den kompletten Brauvorgang werden etwa acht Stunden benötigt. Ein Plattenwärmeübertrager als Würzekühler hat dabei die Aufgabe, die heiße Würze von Kochtemperatur (95 °C) auf eine Anstelltemperatur von 7 °C in den Gärtanks zu kühlen. Die Hauptgärung durch Zugabe von Hefe bei 7 bis 9 °C dauert acht Tage. Anschließend kommt das Bier für acht bis zehn Wochen in die Reifelagerung. Jährlich werden so etwa 2000 Hektoliter Bier gebraut.

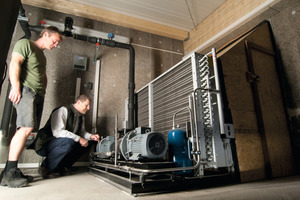

Bei der Konzeption der neuen Brauerei standen Energieeffizienz und Nachhaltigkeit im Fokus. Im Rahmen der Kältelösung fiel die Wahl des Kältemittels bei einem Leistungsbereich zwischen 3 bis 15 kW mit Direktexpansion bei −8 °C auf das Gemisch Ammoniak-Dimethylether (R723). Durch die Beimischung des DME zum Ammoniak wird die Verdichtungstemperatur um bis zu 25 K reduziert und eine Öllöslichkeit erzielt. Damit ist es möglich, zuverlässige direkt expandierende Kältesätze mit luftgekühltem Verflüssiger zu bauen, auch bei einer Umgebungstemperatur von 35 °C. Im speziellen Fall entschied man sich aufgrund der unmittelbaren Nähe zu den Nachbarn für einen extrem leise arbeitenden Verflüssiger von Güntner aus Edelstahl mit einem Schalldruckpegel von 36 dB(A) auf 10 m, der zur Vermeidung von Schallemissionen über die Verdichter saugend auf einen Spezialgrundrahmen montiert wurde. Die höhere Sauggasdichte von R723 führt zu einer 3 % höheren Effizienz als bei reinem Ammoniak. Auf diese Art lassen sich auch Kälteanlagen mit einer Leistung unter 20 kW sinnvoll mit einem natürlichen Kältemittel betreiben. Durch die Umstellung von eingemauerten Gärbottichen auf frei im Raum stehende, direkt gekühlte Edelstahlgärtanks, die Umstellung von Raumkühlung der Lagertanks auf direkte Mantelkühlung durch Glykol und die Umstellung von Eisbankspeichern auf den einstufigen Plattenwärmeübertrager mit vorgekühltem Brauwasser sowie die Umstellung auf das natürliche Kältemittel R723 erzielt die Brauerei eine Energieeinsparung von rund 40 %.

„Die Beispiele zeigen, dass Anlagen mit natürlichen Kältemitteln für Brauereien jeder Größe energieeffizient und umweltfreundlich realisiert werden können“, so eurammon-Vorstandsmitglied Georges Hoeterickx.
