Physik kurz und bündig

Frequenzabhängigkeit

Aus den vorhergehenden Beiträgen bezüglich der Berechnung einer Schallleitung in Rohrleitungen ist bekannt, dass eine solche frequenzabhängig erfolgen muss.

Da die Charakteristik der Schalldämpfung vom Einbauteil selbst abhängig ist, ist es in der Rohrleitungstechnik üblich, diese Frequenzabhängigkeit mit der Benutzung spezieller Diagramme zu berücksichtigen.

Um die im Beitrag 69 angekündigte Musteraufgabe rechnen zu können, werden die hierfür erforderlichen Schaubilder nochmals abgebildet. Die Frequenzabhängigkeit wird dadurch erkennbar:

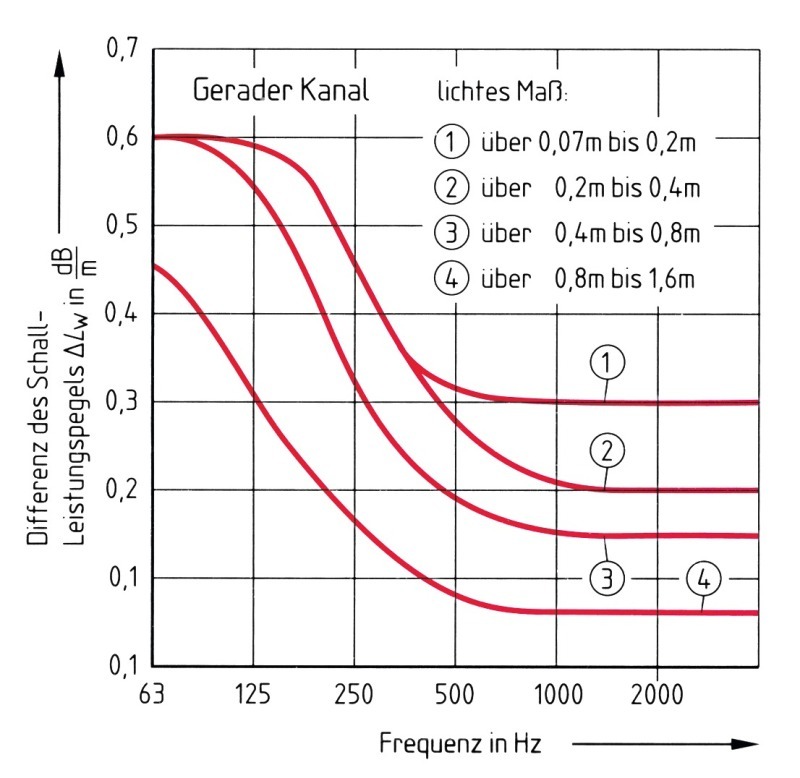

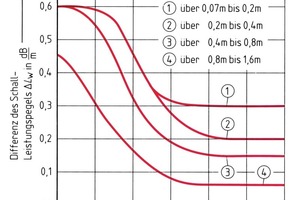

Gerader Kanal

Geringe Dämpfung. Oberhalb 1000 Hz gibt es überhaupt keine Dämpfung. Die lichte Weite beeinflusst ebenfalls die Dämmwerte.

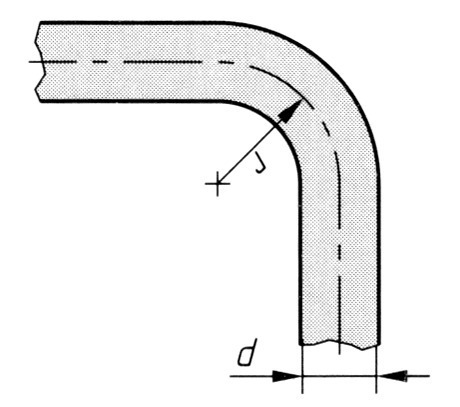

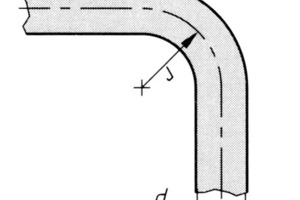

Bogen

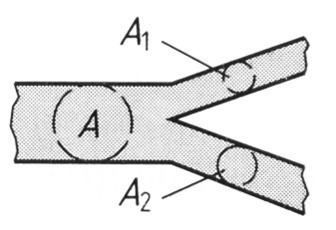

Abzweigungen

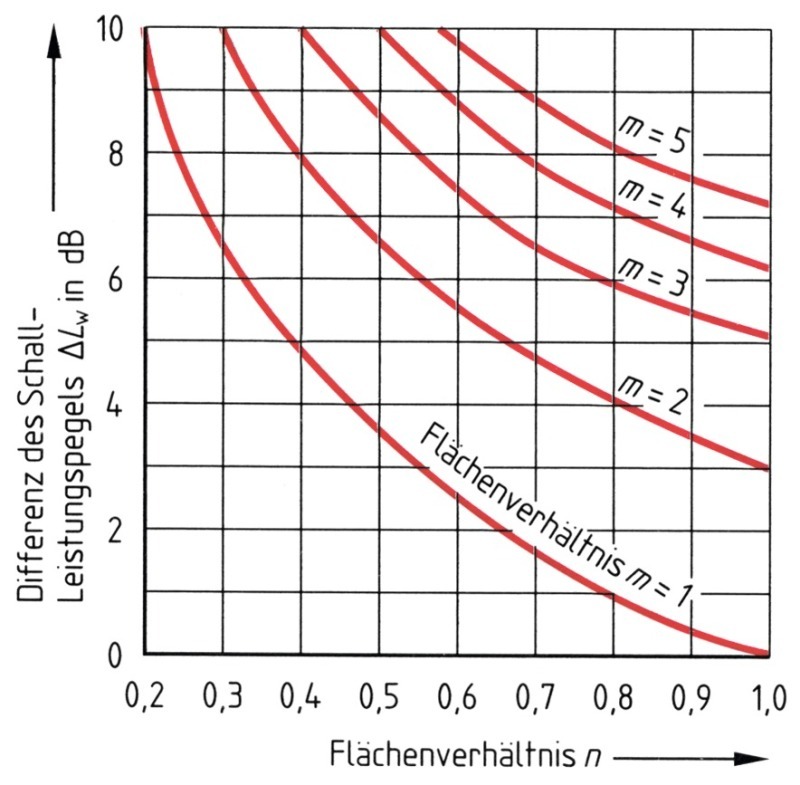

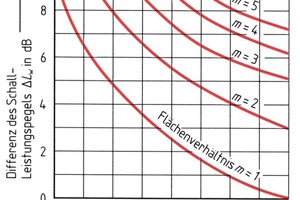

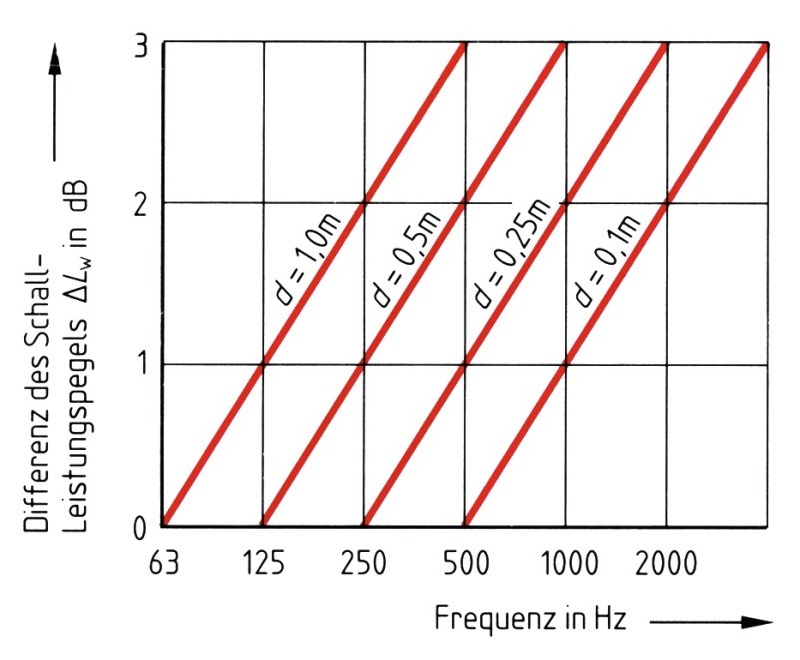

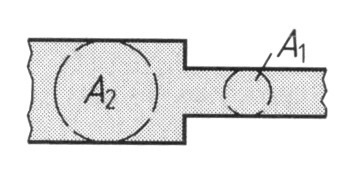

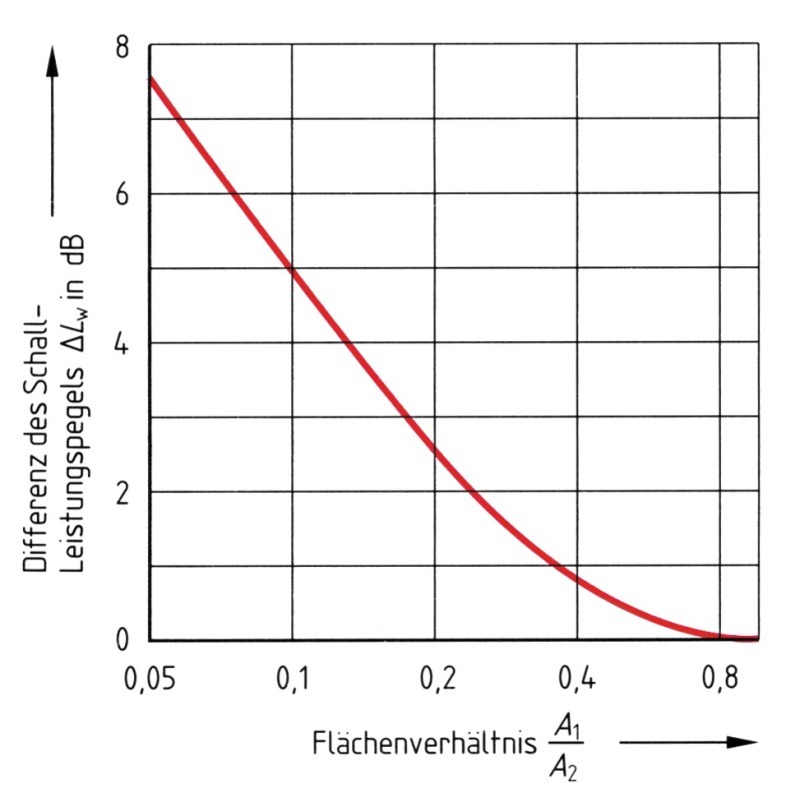

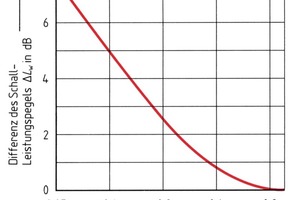

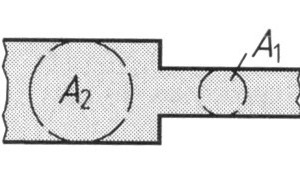

Querschnittsveränderung

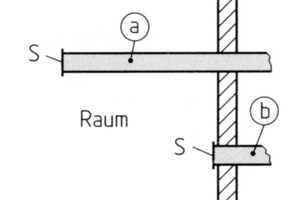

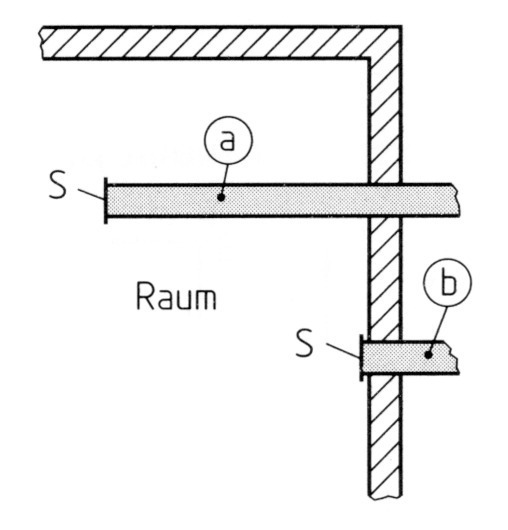

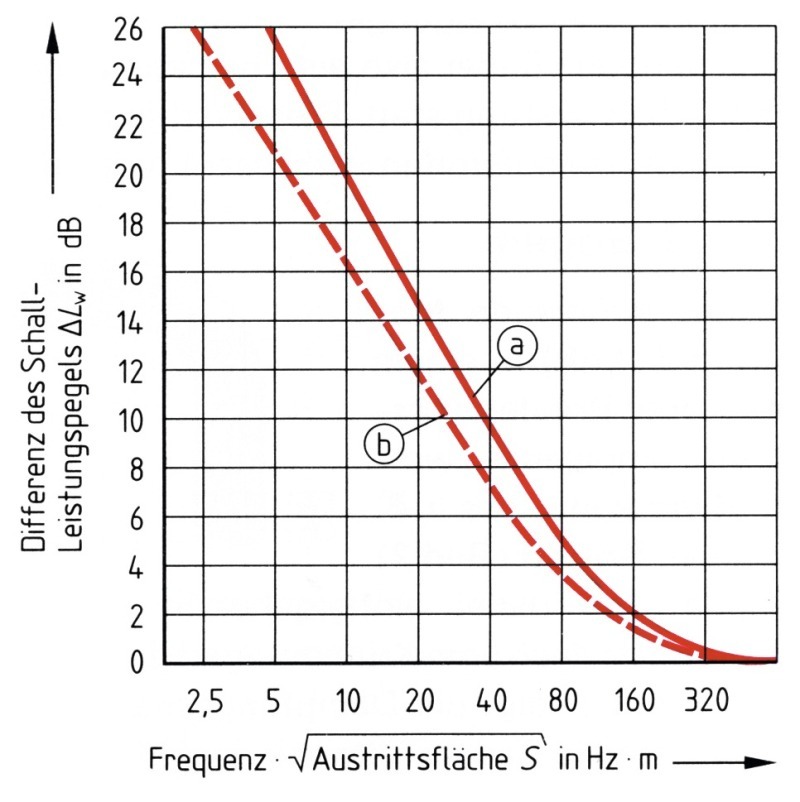

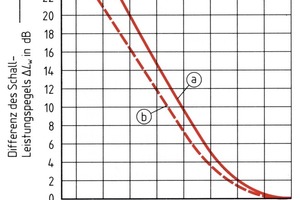

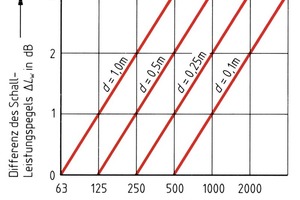

Auslassreflexion


Umrechnung vom Schallleistungspegel L_W in den Schalldruckpegel L_P

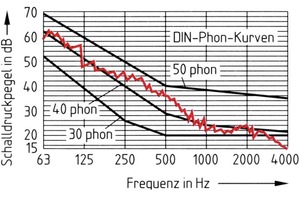

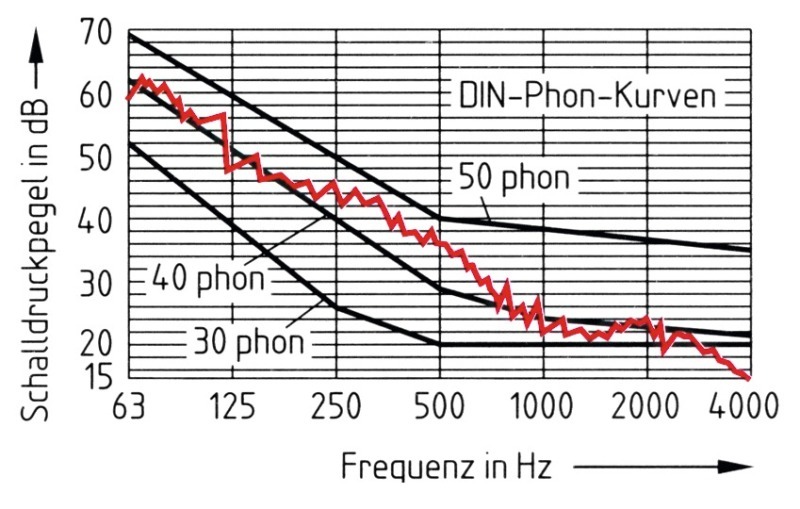

Schallbewertungskurve nach DIN-Phon

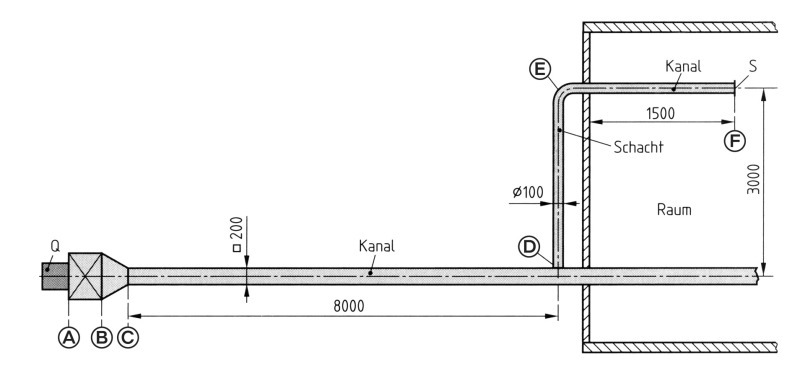

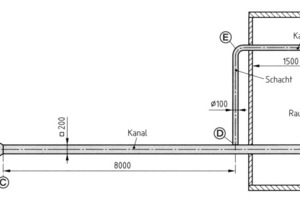

Nachfolgende Aufgabe ist mit Hilfe der Diagramme zu lösen

a) Schreiben Sie tabellarisch den Frequenzgang, d. h. den Schallleistungspegel aller angegebenen Frequenzen (63 Hz…8000 Hz) für die Punkte A  bis F auf.

b) Rechnen Sie im Punkt F für die Frequenz 1000 Hz den Schallleistungspegel L_W in den Schalldruckpegel L_P um. Setzen Sie in die angegebene Gleichung:

r = 1,5 m, Q = 3 und

A_eq = 50 m².

Die Lösung befindet sich

auf der nächsten Seite!

Bilder und Daten aus Horst Herr:

„Tabellenbuch Wärme ∙ Kälte ∙ Klima“

Verlag Europa-Lehrmittel (Nr.1731 X)

„Schwingungen und      Wellen“ (Nr. 5181 X)

„Technische Physik“ (Nr. 5231 X)

Lösung:

a)
