Radialventilatoren für RLT-Geräte meist die bessere Wahl

Bei Ventilatoren ist es nicht einfach zu entscheiden, welcher wirklich den besten Wirkungsgrad hat und mit größtmöglicher Energieeffizienz arbeitet. Die komplexen Strömungsmaschinen reagieren auf jede Veränderung in der Einbausituation, Drehzahlvariationen oder veränderte Druckverhältnisse. Für RLT-Geräte sind dennoch Radialventilatoren die bessere Wahl. Aber warum?

Der energetische Wirkungsgrad beschreibt das Verhältnis von nutzbarer zu aufgewandter Energie. Einzelwirkungsgrade der verschiedenen Ventilatorkomponenten im Optimalpunkt einfach zu multiplizieren, wird oft praktiziert. Allerdings ist nicht zu erwarten, dass alle Komponenten jeweils im Effizienzoptimum arbeiten, wenn sie zusammengebaut sind. Für wirklichkeitsnahe Informationen zur Effizienz muss die Ventilatoreinheit als Ganzes vermessen werden. Statt über Wirkungsgrad-Prozente sollte der Vergleich deshalb über die zu erwartende Leistungsaufnahme für eine definierte Luftförderaufgabe führen.

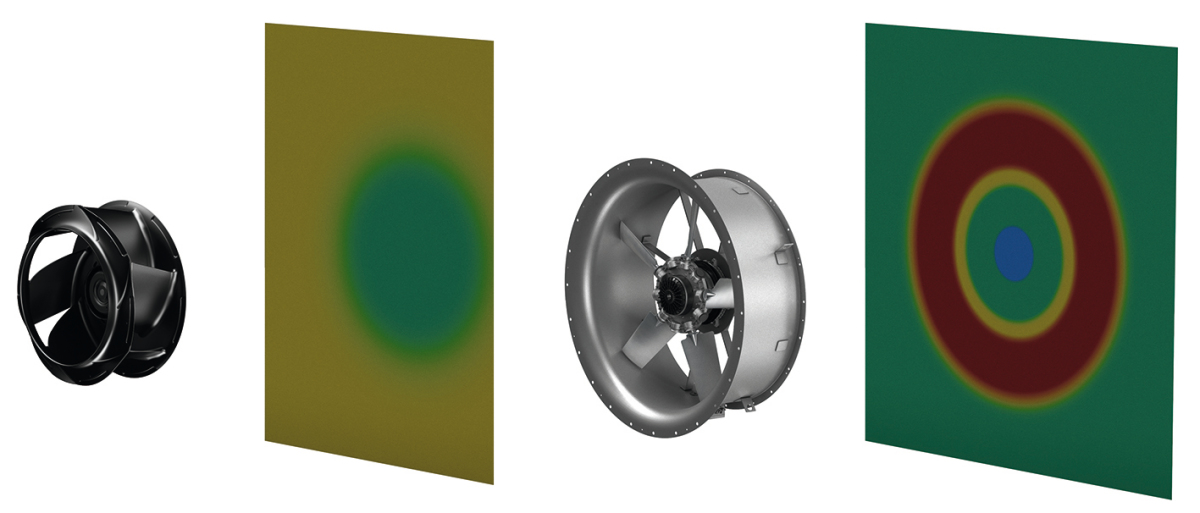

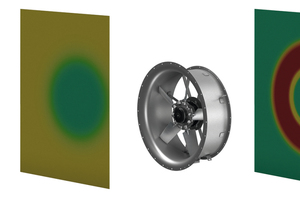

Axialventilatoren effizient bei niedrigen Gegendrücken: Prinzipiell können in RLT-Geräten Radial- und Axialventilatoren eingesetzt werden. Axialventilatoren sind am effizientesten, wenn sie bei niedrigen Gegendrücken Luft ins Freie fördern, die Förderung ist achsparallel. Das Abströmverhalten eines Axialventilators ist sehr fokussiert, was bei der Beaufschlagung nachgeschalteter Filter oder Wärmetauscher nachteilig ist.

Radialventilatoren – die bessere Wahl für RLT: Bei Radialventilatoren tritt die Luft überwiegend vom Mittelpunkt strahlenförmig nach außen aus. Radiale Laufräder reagieren auf Einflüsse auf der Zu- und Abströmseite per se weniger empfindlich als Axialventilatoren. Da Radialventilatoren einen Druckraum (Druckplenum) mit Luft beaufschlagen, ist die Anbindung an ein Kanalnetz quasi in alle Richtungen ohne größere Verluste möglich. Bei den speziell für den Einsatz in RLT-Geräten konzipierten „RadiPac“-Radialventilator von ebm-papst (www.ebmpapst.com) wurden nicht nur Laufrad, Motor, Ansteuerelektronik und Gehäuse im Hinblick auf Energieeffizienz und Geräuschemission optimiert, sondern auch die reale Einbausituation in RLT-Geräten mit einbezogen. Dadurch müssen bei der Ventilatorauswahl keine großen Reserven für die Einbauverluste angesetzt werden.

Wechselwirkung im eingebauten Zustand entscheidet: Bei der Betrachtung der Wechselwirkung mit dem Umfeld des Ventilators im eingebauten Zustand schneiden Axialventilatoren deutlich schlechter ab als Radialventilatoren. Messungen von ebm-papst haben gezeigt, dass auch die besten am Markt verfügbaren Axialventilatoren nicht die Gesamtwirkungsgrade, also die Effizienz, von Radialventilatoren erreichen. Für Axialventilatoren ebenfalls unerreichbar sind die niedrigen Geräuschwerte, auch nicht durch druckseitig montierte Schalldämpfer.
