Sichere Impfstoff-Lagerung
Neben den Engpässen bei der Produktion und Auslieferung der Corona-Impfstoffe stellt deren Lagerung eine weitere Herausforderung dar. Erstmals präsentiert nun Fischer Kälte-Klima (www.kaeltefischer.de) mit dem System „[CF] Ultra“ dem Handwerk eine durchdachte Lösung für Kühlraum-Konzepte zur Impfstoff-Lagerung.
Fischer fertigt Kälte- und Klima-Systeme für die unterschiedlichsten Anforderungen der Gewerbe- und Industriekälte. Temperaturbereiche von unter -70 °C gehören dabei allerdings zu den absoluten Exoten unter den Projekten. Und so dürfte es neben Fischer auch einer großen Mehrheit unter den deutschen Kälte-Klima-Fachbetrieben gehen, die derzeit mit Projektanfragen für die Kühlung von Impfstoffen konfrontiert sind.
In Bezug auf die Verfügbarkeit von ganzen Systemen oder Bauteilen wie z.B. Lüfterventilatoren wird der Markt allerdings sehr dünn, wenn es um Tiefst-Temperatur-Anwendungen geht. Gleichzeitig erlaubt das knappe und wertvolle Kühlgut keine Experimente oder Kompromisse hinsichtlich Zuverlässigkeit oder Liefer- und Inbetriebnahme-Zeiten.
Mit Blick auf diese Rahmenbedingungen hat Fischer Kälte-Klima in einer Kooperation mit Mecotec, einem langjährigen Partner aus dem Bereich der Cryotechnologie, das System „[CF] Ultra“ konzipiert. Mecotec ist spezialisiert im Bereich medizinischer Tiefst-Temperatur-Anwendungen mit großer Erfahrung im Temperaturbereich unter -70 °C.

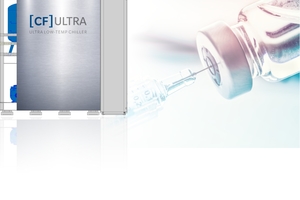

Beim „[CF] Ultra“ handelt es sich um eine Plug&Play-Paketlösung bestehend aus einem „Ultra Low-Temp“-Flüssigkeitskühlsatz, kompletter Steuer- und Regeltechnik, integriertem Hydraulik-Modul sowie einem für die Applikation ausgelegten Spezial-Luftkühler aus Edelstahl.
Das Gerät benötigt einen externen Rückkühler, der auf Basis der individuellen Projektanforderungen in puncto Schalldruck oder Bauform ausgewählt werden kann – hier steht eine Vielzahl an Lösungen aus dem Fischer-Handelsprogramm zur Verfügung.
Das mit einer Aufstellfläche von unter 1,5 m2 sehr kompakte und dadurch in seiner Aufstellung bzw. Einbringung auch flexible Gerät wird auf der Vorkühlseite mit dem Kältemittel R449A sowie R508b auf der Tiefkühlseite betrieben. Herzstück des Kälte-Kreislaufs sind zwei halbhermetische „HA“-Tiefkühl-Verdichter von Bock. Es hat eine Kälteleistung von 3,2 kW am Betriebspunkt bei -80 °C. Durch das Sekundärkreis-Design des „[CF] Ultra“ reduziert sich der lokale Installationsaufwand und vor allem auch die Komplexität bei der Inbetriebnahme. Das Gerät muss bauseitig lediglich mit dem Wärmetauscher verbunden werden und wird ab Werk bereits vorprogrammiert und parametriert ausgeliefert. Als Kälteträger in Richtung Kühlraum/Wärmetauscher wird ein Tieftemperatur-Spezialfluid verwendet, im Sekundärkreislauf zum Rückkühler herkömmliches Monoethylenglykol.
