Ventilatoren für Oldtimer-Ausstellung
Das ZeitHaus inmitten der Autostadt in Wolfsburg ist ein Sehnsuchtsort für Automobilisten. Auf fünf Etagen Ausstellungsfläche reiht sich Fahrzeug an Fahrzeug. Nach einem Retrofit der Lüftungsanlage sorgen Ventilatoren von ebm-papst für das richtige Wohlfühlklima und sparen dabei Energie und Geld.

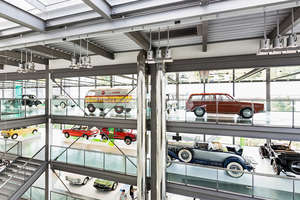

Das Automobilmuseum ZeitHaus bietet mehr als 260 Old- und Youngtimern von über 60 verschiedenen Marken Platz. Während die Oldtimer noch heute faszinieren, hatte die alte Lüftungsanlage des Museums jedoch ausgedient, die alten riemengetriebenen Ventilatoren waren rund 20 Jahre alt.
Mit einem Retrofit konnte die Autostadt GmbH zusammen mit der WOWI-Wickert Heizungs-, Luft- und Klimaprodukte GmbH die Lüftungsanlage wieder auf den neuesten Stand der Technik bringen. „Hauptziel war es, mit dem Upgrade auf neueste Technologie eine Einsparung von fast 30 kW/h beziehungsweise 25 % zu erreichen“, sagt Patrick Fricke, technischer Objektmanager der Autostadt GmbH. Außerdem war der Umbau eine Art Pilotprojekt. Es sollte herausgefunden werden, ob sich die theoretischen Berechnungen der Energieeinsparung auch im Feld bestätigen lassen.

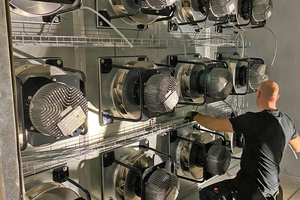

Mehrere Messungen im ZeitHaus haben ergeben, dass die Werte der alten Anlage um 5-10 % vom aktuellen Volumenstrom abwichen und den Wert des statischen Wirkungsgrades der Anlage bei der Zuluft um 15 %, bei der Abluft sogar um 20 % positiv verfälschten. Mithilfe der Auswahl-Software „FanScout“ von ebm-papst fiel die Wahl auf zwei „FanGrid“ mit zwölf zuluftseitigen „RadiPac“-Ventilatoren, ebenfalls von ebm-papst (www.ebmpapst.com). Sie erreichen bei einer Leistungsaufnahme von je 6 kW einen Gesamt-Volumenstrom von 79.000 m³/h, die neun Ventilatoren für die Abluft leisten insgesamt 69.750 m³/h.
Das Pilotprojekt war ein voller Erfolg: „Die berechneten Einsparungen wurden im Feld sogar noch übertroffen“, so Fricke. Durch das Retrofit konnten zusätzliche Störstellen eliminiert werden. So wurden zum Beispiel die Luftströmungen über Wärmeübertrager und Schallschluck-Kulissen optimiert und dadurch der Druckverlust gesenkt, was zu einer Verringerung der Leistungsaufnahme geführt hatte. Die beiden „FanGrids“ sorgen für eine bessere Anströmung der Wärmeübertrager und damit für zusätzlichen Leistungsgewinn. Außerdem erhöht sich die Betriebssicherheit: Gibt es Probleme mit einem Ventilator, gleichen die anderen die fehlende Leistung aus und gewährleisten so den konstanten Betrieb der Lüftungsanlage. Nicht zu vergessen: Die Lager der neuen Ventilatoren müssen nicht mehr gefettet werden, sie laufen auf wartungsfreien Lagern.
