4-Wege-Umschaltventil

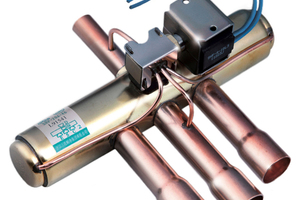

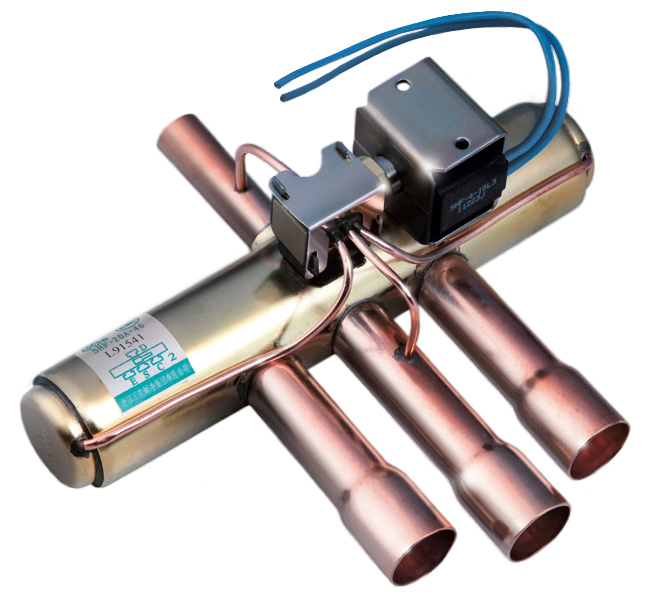

Das 4-Wege-Umschaltventil von Sanhua gibt es für ein Leistungsspektrum von 3-800 kW. 4-Wege-Ventile ändern den Kältemittel-Strömungsweg und schalten zwischen Heiz- und Kühlmodus. Das Ventil hat vier Rohranschlüsse. Der mittlere wird an die zum Verdichter führende Saugleitung angebunden. Die Einzelverbindung befindet sich auf der anderen Seite, auf welcher das Druckgas vom Verdichter ankommt. Je nachdem, wie umgeschaltet wird, wechseln die übrigen zwei Anschlüsse zwischen den beiden Seiten. Der mittlere große und der kleine sind an ein Pilotmagnetventil mit Spule angeschlossen. Wirkt Stromspannung an dieser Spule, bewegt sie den Riegel nach rechts. Dadurch öffnet sich der linke Anschluss als Durchgang des Kältemittels. Gleichzeitig wird der von rechts kommende Druck von der Saugleitung aufgefangen. Liegt keine Stromspannung vor, strömt das Kältemittel nach rechts in die Schiebekammer. Der Druck auf der linken Seite wird durch den Sauganschluss entlastet. Der Schieber bewegt sich nach links und öffnet den rechten Anschluss, durch den das Kältemittel fließt.
