6-Wege-Zonenventil

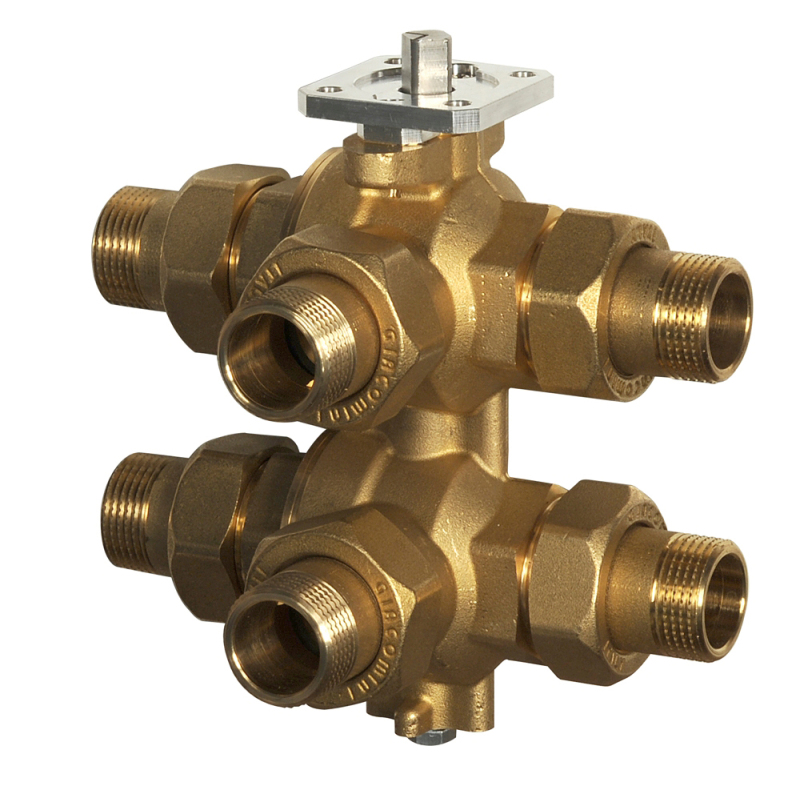

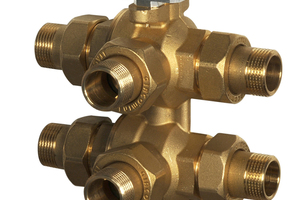

Beim Heizen und Kühlen von Klimadecken mussten bislang bis zu vier herkömmliche Durchgangsventile eingesetzt werden, um die Leistung eines einzigen Verbrauchers zu kontrollieren, wenn diese aus zwei verschiedenen thermischen Energiequellen bezogen wird. Das Öffnen und Schließen aller Ventile muss bei diesem System präzise synchronisiert werden. Um Klimadecken effektiver regeln zu können, hat die Firma Giacomini ein 6-Wege-Zonenventil entwickelt, das die vier Einzelventile ersetzt und es ermöglicht, einfach und sicher zwischen den beiden Versorgungsquellen hin und her zu schalten. Durch die Anschlussverschraubung lässt sich das Ventil leicht montieren, zudem können in Verbindung mit kalibrierten Durchflussblenden auch die eingestellten Kv-Werte geändert werden. Zum Bewegen des Ventils ist ein Stellmotor erhältlich. Das 6-Wege-Zonenventil „R274“ besteht aus einer Spindel zum Öffnen und Schließen, einem durch die Spindel betätigten Absperrelement mit reibungsarmen Dichtungen aus PTFE und einem Körper aus Pressmessing mit flachdichtender Überwurfanschlussverschraubung. Die Versorgung des Ventils erfolgt durch ein 4-Rohrsystem. Der Betriebstemperaturbereich liegt bei 5 bis 90 °C, der Nenndruck (PN) bei 16 bar und der maximale Differenzdruck bei 2 bar.
