Einfache Montage von Leichtgewichten

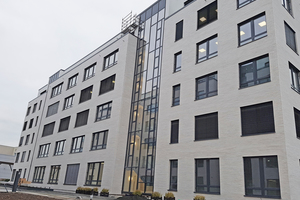

Nach zweijähriger Bauphase konnte die Stadt Köln ihre neuen Räumlichkeiten im b3 campus im Kölner Stadtteil Kalk beziehen. Das moderne Bürogebäude-Ensemble besteht aus drei Baukörpern mit einer Gesamtnutzungsfläche von ca. 13.500 m². Zwischen dem ersten und dem zweiten Gebäude besteht eine Verbindungsbrücke, die vom zweiten bis zum vierten Obergeschoss reicht. Die Besonderheit bei der Installation: Die geplanten Lüftungsanlagen dienen gleichzeitig der Heizung und Kühlung über Wärmepumpen.

Leichtgewichte, die es in sich haben

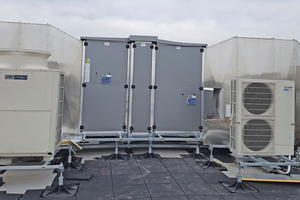

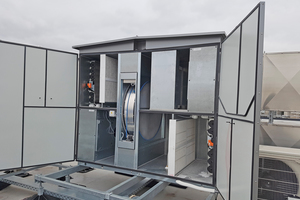

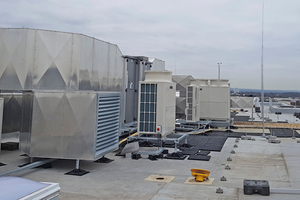

Die eingesetzten Lüftungsgeräte von Airflow verfügen über effiziente Ventilatoren mit einem SFP-Wert < 0,45 W/(m³/h) und wurden wie folgt auf die Flachdächer der drei Gebäude verteilt: Je ein „Duplex 6500 Multi N“ pro Gebäude als zentrales Lüftungsgerät, mit dem die Nebenräume bzw. innenliegenden Räumlichkeiten wie Toilettenräume versorgt werden. Dank eines hohen Wärmerückgewinnungsgrades von bis zu 93 % und einem Wärmebrückenfaktor TB2 erfüllen die nur je 600 kg schweren „Leichtgewichte“ höchste Anforderungen. Auf Gebäude 1 wurde zusätzlich ein „Duplex 12000 Roto N“ mit einem Gewicht von 1,3 t als zentrales Lüftungsgerät mit Rotationswärmetauscher installiert, auf Gebäude 2 außerdem ein „Duplex 4000 Roto N“ mit einem Gewicht von 640 kg.

Die Geräte dieser Serie weisen einen Wärmerückgewinnungsgrad von bis zu 90 % auf und eignen sich damit ebenfalls überall dort, wo eine effiziente Belüftung mit geringem Kostenaufwand gefordert ist. Jedes Gerät kann, durch die Vielzahl an Montagevarianten, individuell an die baulichen Gegebenheiten angepasst werden. Hinzu kommt das geringe Gewicht.

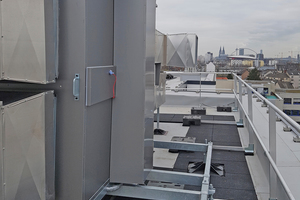

Die Aufständerung mit dem „Bigfoot“-Montagesystem sorgt für eine gute Gewichtsverteilung und der Grundrahmen unterbricht nicht die homogene Dachhaut. Das senkt das Risiko einer Beschädigung der Dachkonstruktion.

Kühlung und Heizung über Wärmepumpentechnik

Die Inbetriebnahme wurde durch Servicetechniker von Airflow vor Ort begleitet. Da die mit Erdgas betriebene Heizungsanlage des b3 campus durch eine Luft-Luft-Wärmepumpe ergänzt wird und somit Lüftungsanlage und Wärmepumpe über dieselben Kanäle laufen, erforderte die enge Verknüpfung der Lüftungsgeräte mit dem Wärmepumpen-Lieferanten bei der Inbetriebnahme besonderes Augenmerk. Die Luft-Luft-Wärmepumpe entlastet die Heizungsanlage um 300 kW Leistung, indem sie aus Warmluftquellen innerhalb eines Gebäudes oder aus der Umgebung Luft gewinnt, der Abluft Wärme entzieht und diese an die Frischluft weitergibt. Im Zuge der Inbetriebnahme wurde ein 100-Prozent-Abgleich der Systeme durchgeführt und bei dem Register der Wärmepumpen das Kältemittelvolumen individuell abgestimmt. Dank der sehr guten Vorbereitung funktionierte die Verknüpfung mit der Luft-Luft-Wärmepumpe auf Anhieb problemlos.

Gute Luft in den hohen Hallen

Für ein angenehmes und gesundes Raumklima in den großen öffentlichen Wartezonen sorgt zudem ein CO₂-Sensor von Airflow. Auch wenn die Lüftungsanlage auf eine bestimmte Luftmenge eingestellt ist, gibt der externe Sensor Aufschluss darüber, ob die Räume eventuell aufgrund eines steigenden CO₂-Wertes früher oder später mit frischer Luft versorgt werden müssen und regelt die Zufuhr entsprechend bedarfsgeführt.
