Ganzjährig stabile Temperaturen
Event- und Bau-Klimatisierung
Das Thema Energiesparen klingt anlässlich des internationalen Luft- & Raumfahrt-Salons MAKS im rohstoffreichen Russland zuerst ungewöhnlich. Aber wenn die Hochtechnologie der russischen Luft- und Raumfahrttechnik einem internationalen Publikum vorgestellt werden soll, dann darf die Veranstaltungstechnik nicht weniger innovativ sein – und hierzu gehört auch die effektive Klimatisierung der überdachten Ausstellungsfläche. Das verwendete System eignet sich aber genauso gut für die temporäre Bauklimatisierung.

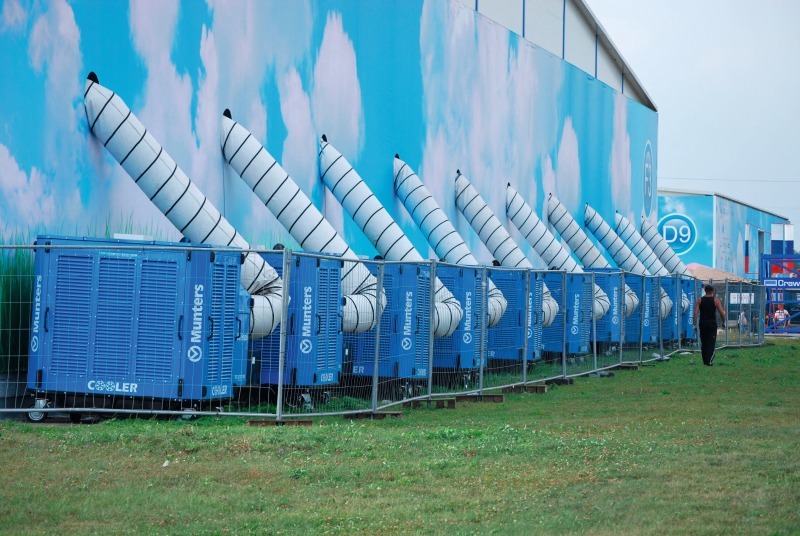

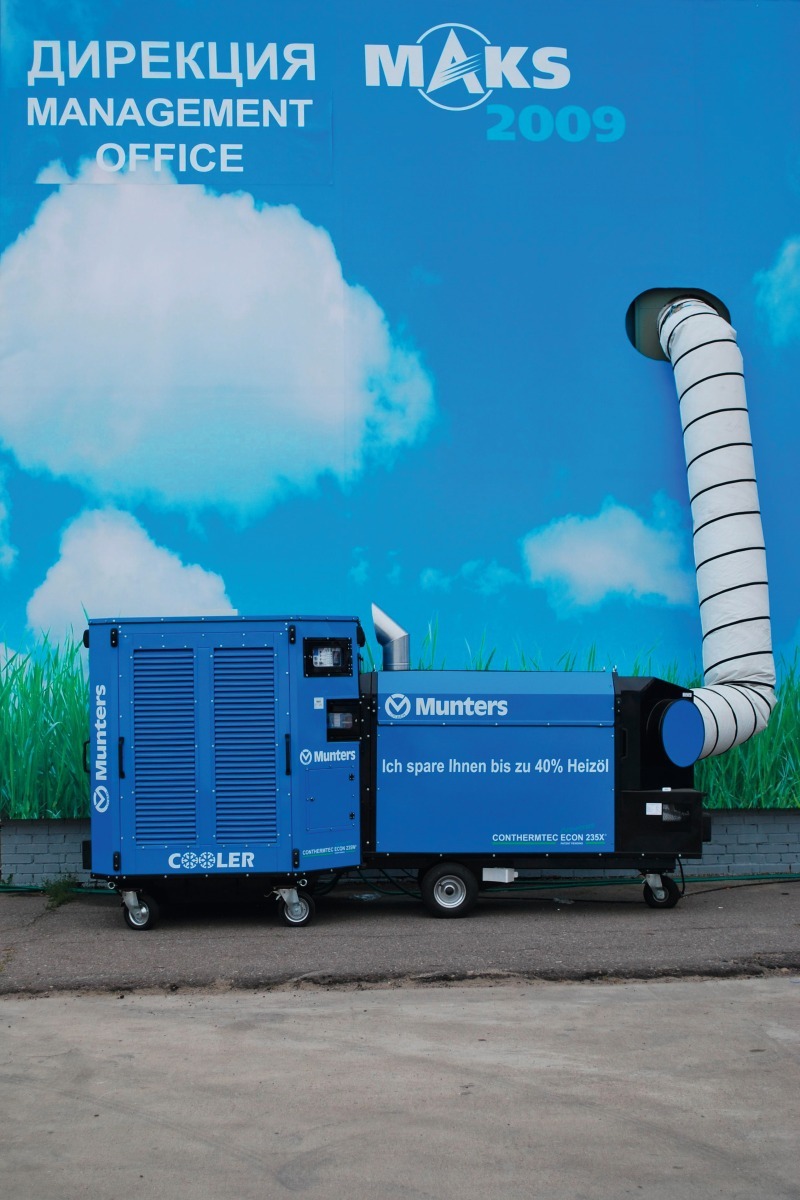

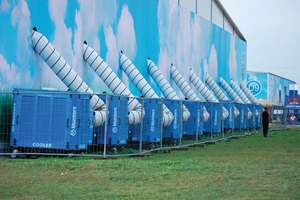

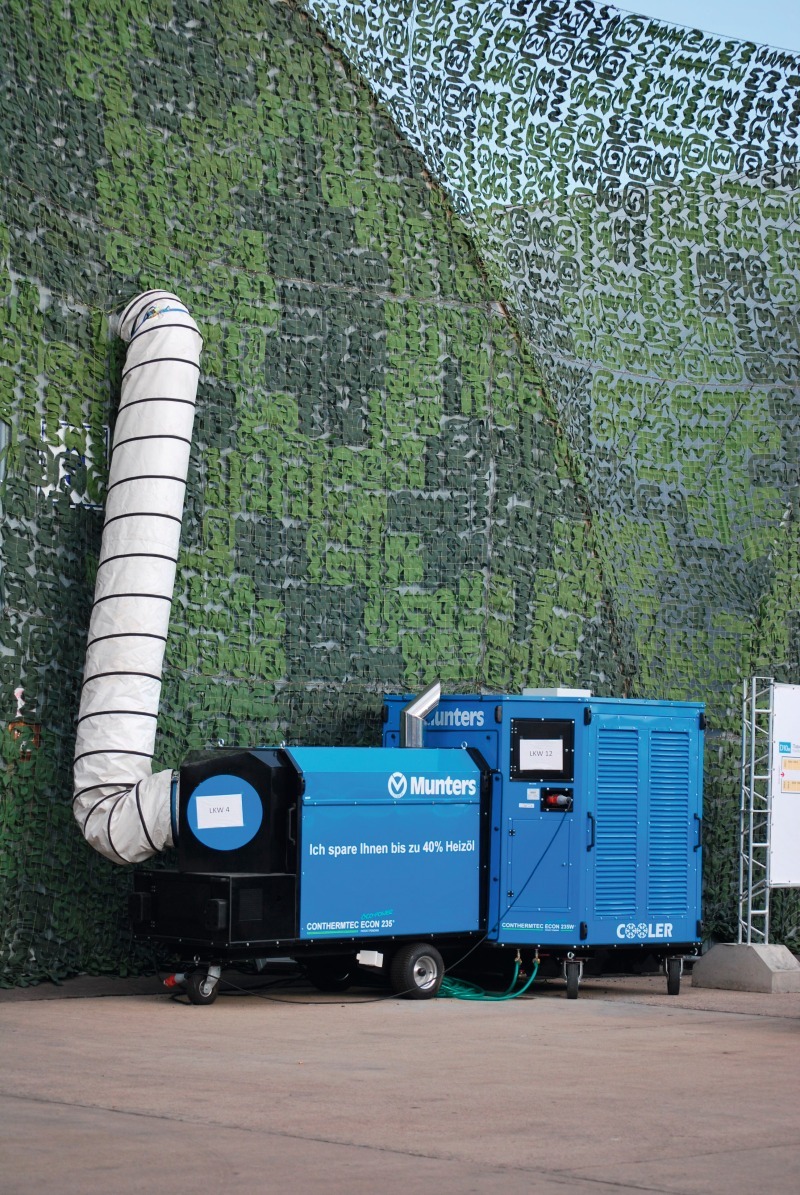

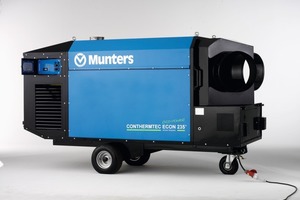

Die Veranstalter der MAKS, einer der größten Luftfahrtausstellungen weltweit, haben sich für eine umweltfreundliche Lösung zur temporären Klimatisierung der 20 000 m² überdachter Ausstellungsfläche entschieden – das „ECON 235-X“-System von Munters. Dass sie mit dem System neben 40 % Heizöl im Vergleich zu konventionellen Klimatisierungssystemen auch noch 30 % der Kosten einsparen, war mehr als nur ein betriebswirtschaftlicher Erfolg. Die Munters Service GmbH stellte in Moskau mit dem System eine klimatechnische Neuheit vor, die in Bezug auf die Energieeffizienz der temporären Klimatisierung einer Großveranstaltung überzeugen konnte.
Wärme und Kälte für jede Jahreszeit | Damit die Besucher die Leitmesse der russischen Luftfahrtindustrie am Flight Research Institute in Zhukovsky bei Moskau angemessen genießen konnten, hatte der Veranstalter der MAKS auf eine Klimatisierung der überdachten Ausstellungsfläche gesetzt. Bei einer überdachten Fläche von über 20 000 m², fast 650 000 Zuschauern sowie hochsommerlichen Bedingungen musste die Klimatisierung der Hallenflächen und Flugzeughangars für die Besucher hochprofessionell gelöst werden.
Unter diesen außergewöhnlichen Rahmenbedingungen konnte die Munters Service GmbH die Stärken der Klimatisierung mit der „ECON 235 X“-Technologie einbringen: Flexibilität, Mobilität und Umweltfreundlichkeit. Die im Jahr 2009 eingeführte Klimatisierungslösung ist dabei ein Kernelement für die zukünftige Entwicklung des Geschäftsfeldes Temporäre Klimatisierung. Neben der Brand- und Wasserschadensanierung ist die Temporäre Klimatisierung ein Kerngeschäft der Munters Service GmbH. Nach den sehr guten Erfahrungen mit der „ECON“-Technologie in der Event-Klimatisierung sieht Munters auf Grund ähnlicher Einsatzanforderungen einen Zukunftsmarkt der temporären Klimatisierung in Bauprojekten. Das Einhausen ist im Fertighausbau nicht unüblich, damit alle Gewerke witterungsunabhängig die engen Zeitfenster einhalten können.
Der Erfolg von eingehausten Bauprojekten hängt in großem Maße von Temperatur und Luftfeuchtigkeit ab, daher sollten zu jeder Jahreszeit die Zelte professionell klimatisiert werden. Doch sind die Ergebnisse mit konventioneller Klimatechnik oft nicht zufriedenstellend. Oft sind die Baustellen bei Arbeitsbeginn kalt und werden im weiteren Verlauf durch die Sonne und Baulampen stark erwärmt. Wenn mit Verzögerung dann die hohen Temperaturen im Zelt festgestellt werden, wird der Zeltinnenraum wieder von der Klimatechnik stark gekühlt. Aber nicht nur Temperaturschwankungen, sondern auch unkontrolliertes Eindringen von Kaltluft von außerhalb des Zelts ist bei herkömmlichen Klimatisierungstechnologien eine bekannte Schwäche. Ein weiteres Phänomen ist die Bildung von Kondenswasser, da durch geringen Luftaustausch und fehlende Luftbewegung keine Frischluft das Zeltinnere erreicht.
Klimatisierung mit geringen Kosten und gutem Gewissen | Das „ECON 235 X“-System bietet in den Sommermonaten eine kostengünstige Klimatisierung von Zelten durch die nahezu kostenlose Kühlung bei Außentemperaturen bis 35 °C. Wie jeder Bauunternehmer weiß, reagieren Zelte stark auf Sonneneinstrahlung. Außerhalb des Zelts kann eine Temperatur von 34 °C herrschen, während die Innentemperatur auf 50 °C ansteigen kann. Nehmen Zelte Hitze durch Sonneneinstrahlung auf, stellen sie einen extrem unangenehmen Arbeitsort dar. Mit einer temporären Klimatisierung können Anwender die Raumtemperaturen ohne zusätzliche Energie soweit absenken, dass diese bis zu 10 °C unter der Außentemperatur liegen. In der kalten Jahreszeit hingegen ist das „ECON 235 X“-System in der Lage, die vorhandene Wärmeenergie ressourcenschonend zu nutzen.
Das Geheimnis des neuen Munters-Systems lautet „Wärmekompression“. Das bedeutet: Neben den Heiz- und Kühlanlagen werden spezielle Konvektor-Ventilatoren eingesetzt, die permanent für eine gleichmäßige Verteilung der Wärme sorgen. Diese exakte Temperierung wird durch die sogenannte „WDA“-Technologie möglich: Sensoren, die in Boden- und Deckennähe angebracht werden, ermitteln den Wärmebedarf und steuern den Einsatz der Wärme-Konvektoren. Die Platzierung der Wärmekonvektoren wurde vor der Inbetriebnahme genau berechnet. Die Sensoren überwachen nun kontinuierlich die Umgebungstemperatur. Sobald diese Luft- oder Wärmeveränderungen wahrnehmen, übermitteln sie die Informationen an die Computersoftware des „WDA“-Systems. Diese passt ohne zeitlichen Verzug das Systemverhalten an. Damit können alle Komponenten zentral gesteuert werden – ein Garant, um eine optimale Raumatmosphäre zu erzeugen.
Konventionelle Technik hilft da kaum, da herkömmliche Ventilatoren bei Deckenhöhen über 3 m nur begrenzt Luft austauschen, da sie zu wenig Bewegungsenergie an die Luft weitergeben. Als Folge reißt in höheren Räumen der Luftstrom weit über dem Aufenthaltsbereich der Menschen ab und erwärmte Luft steigt wieder zur Zeltdecke auf. Die Luftzirkulation erreicht daher nicht den Bodenbereich und es gibt keinen Luftaustausch. Das ist natürlich nicht zielführend, da ja gerade zur Beseitigung solcher bodennahen Kältenester die Warmluft teuer erzeugt wird. Munters hat sich des Problems angenommen und einen Ventilator der neuen Generation konstruiert: den „WDA“-Ventilator. Dieser speziell für diesen Zweck konstruierte Ventilator stellt sicher, dass selbst bei ungewöhnlichen Deckenhöhen die warme Luft ohne unangenehme Zugerscheinungen den Bodenbereich erreicht und hier für die berechnete Temperaturanpassung sorgt. Die Erfolgsfaktoren sind u.a. ein hervorragender Motor, Flügel mit hohem Anstellwinkel und optimaler Flügelfläche. Die Steuerung dieser Ventilatoren ist intelligent und vollautomatisch in Abhängigkeit von der gemessenen Temperaturdifferenz.
Wärmepolster, die sich an der Decke angesammelt haben, werden kühleren Zonen zugeführt. So muss dank der Umverteilung kein zusätzlicher Energieaufwand betrieben werden, was wiederum 40 % der Heizkosten senkt. Somit werden bei allen Wetterbedingungen angenehme Klimaverhältnisse in großen Zelten und Hallen erzielt. Ein weiterer Vorteil des „ECON“-Systems liegt in der Frischluftzufuhr von ca. 95 000 m³ pro Stunde, welche in Verbindung mit dem Überdruck im Hallenbereich dafür sorgt, dass keine Kaltluft von außerhalb der Halle über den Boden nachzieht und eine gleichmäßige Wärmeverteilung im gesamten Hallenbereich erreicht wird. Ein einziges Gerät liefert klimatisierte Luft für eine Zeltfläche von 400 m².
Bislang boten Heißwasserheizungen trotz hohem Stromverbrauch der Wärmetauscherventilatoren keine Möglichkeit der Kühlung oder der Wärmerückgewinnung. Der Wärmeverlust in den Rohrleitungen und Wärmetauschern war trotz erheblichem Installations- und Wartungsaufwand der gesamten Heizanlage die Regel. Die Energierückgewinnung der „ECON 235 X“ hingegen erfolgt durch einen Wärmedifferenzausgleich; das bedeutet, dass die Abwärme von Maschinen in der Halle genutzt wird. So erzielt das neue System bei der Umgebungskühlung eine Einsparung von mindestens 50 %, bei der Umgebungserwärmung eine Einsparung von 40 %.

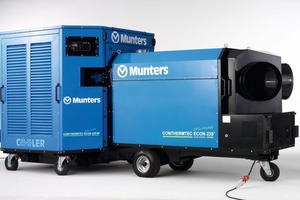

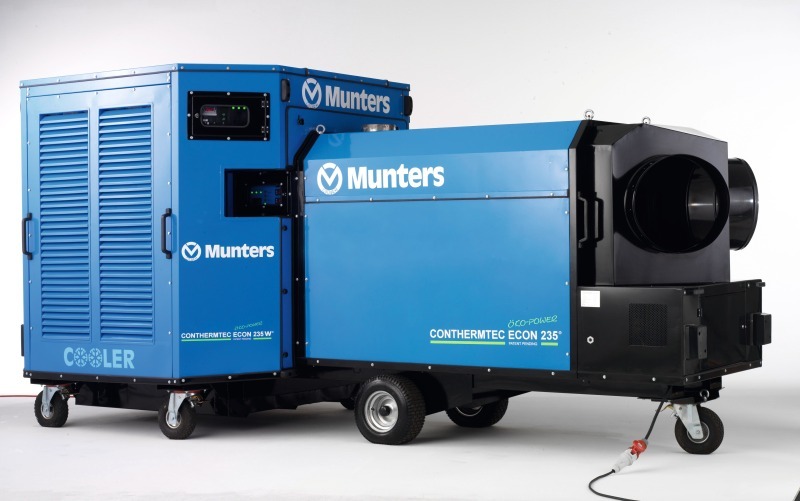

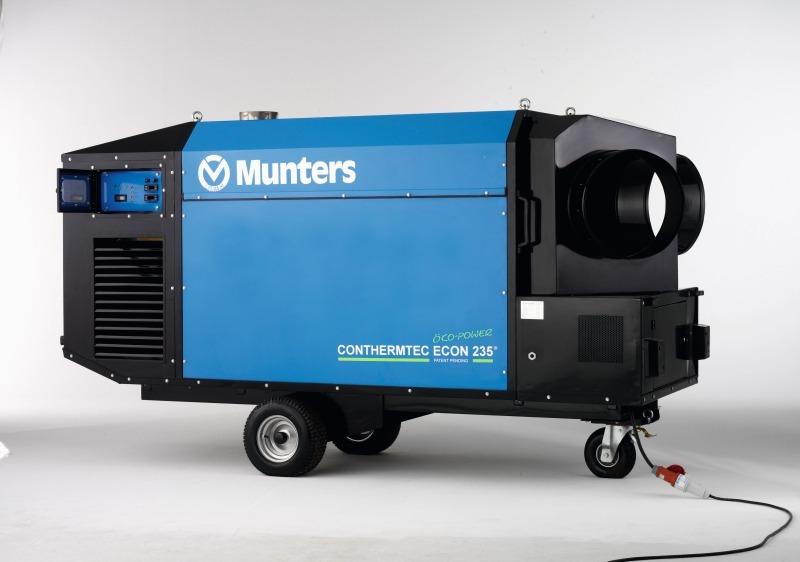

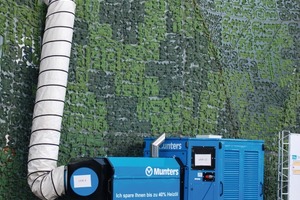

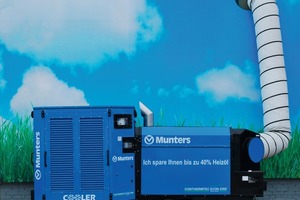

Klimatisierung – nicht nur temporär, sondern auch mobil | Außerordentliche Flexibilität im Einsatz ist ein weiterer Vorteil des neuen Systems. So kann das System mit Öl oder Strom betrieben werden und je nach Anforderungen mit Heiz- und Kühlanlagen kombiniert werden. Im Gegensatz zu traditionellen Klimatisierungssystemen ergeben sich durch die Installation des Systems keine Platzverluste durch Trägerrahmen und Gestelle für Wärmetauscher innerhalb des Zelthallenbereichs, da alle Komponenten außerhalb der Halle installiert sind. Der Gerätestandort außerhalb des Zelts hat den interessanten Nebeneffekt, dass die unverbrauchte Umgebungsluft angesaugt und gleichzeitig von Blütenpollen und Staub gereinigt wird. Dann wird die Luftfeuchtigkeit der gereinigten Luft an die geplanten Parameter angepasst und erst danach in den Innenraum geleitet.
Das „ECON 235 X“-System ist während des Betriebes wartungsarm, da es keinen Installationsaufwand innerhalb der Zelthalle wie bei herkömmlichen Heißwasseranlagen gibt. Im Gegensatz zu klassischen Warmwassersystemen gibt es keine Installationsbeschränkungen des Rohrnetzes, z.B. durch Brandschutztore. Zudem ist es für den mobilen Einsatz konstruiert, was zuvor mit keinem anderen Heiz- und Kühlsystem möglich war. Es ist dabei unerheblich, ob ein Bauvorhaben auf freiem Feld stattfindet oder die Anzahl der Wärmequellen auf der Baustelle sich ständig ändert: Das System passt sich immer optimal den Umgebungsparametern an.
Die Zukunft der temporären Klimatisierung wird aber nicht nur durch die Leistungsparameter der eingesetzten Technik bestimmt. In öffentlichen Ausschreibungen werden sich in absehbarer Zeit Umweltaspekte in Bezug zur eingesetzten Technik niederschlagen. Auch werden die Wartungskosten und die Energiepreise einen wichtigen Einfluss auf die Wahl der eingesetzten Klimatisierungstechnologie haben. In Verbindung mit dem ganzjährigen Einsatz ergeben sich somit für die Projektentwicklung anspruchsvoller Event- und Bauvorhaben ganz neue Perspektiven.
„Wir sehen einen interessanten Markt in der temporären Klimatisierung von Großveranstaltungen und witterungsunabhängigen Bauvorhaben. Gerade bei hohem Besucheraufkommen mit den daraus resultierenden großen Temperaturunterschieden und Luftfeuchtigkeitsschwankungen spielt das „ECON“-System seine Stärken aus. Mit einem Einsparpotential von 30 % der Betriebskosten werden die höheren Mietkosten für die Klimatisierung locker erwirtschaftet. Und ein Trend ist unumkehrbar: Energieeinsparung und Klimaschutz werden zukünftig ein wichtiger Faktor bei Ausschreibungen sein“, stellt Hartwig Finger, Geschäftsführer der Munters Service GmbH, fest.
