Ganzjähriges Loipenvergnügen

In Deutschland ist sie einmalig: Die erste Skihalle für den nordischen Skisport, konzipiert und gebaut für Leistungs- und Freizeitsportler im thüringischen Oberhof. Für das richtige Winterklima in der Langlaufhalle und der 1100 m² großen Schneedepothalle sowie im Gegensatz dazu behagliche Temperaturen in den Sozialräumen der neuen Skisporthalle sorgen u.a. Flächentemperiersysteme zum Kühlen und Heizen.

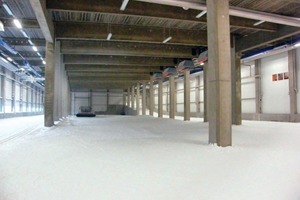

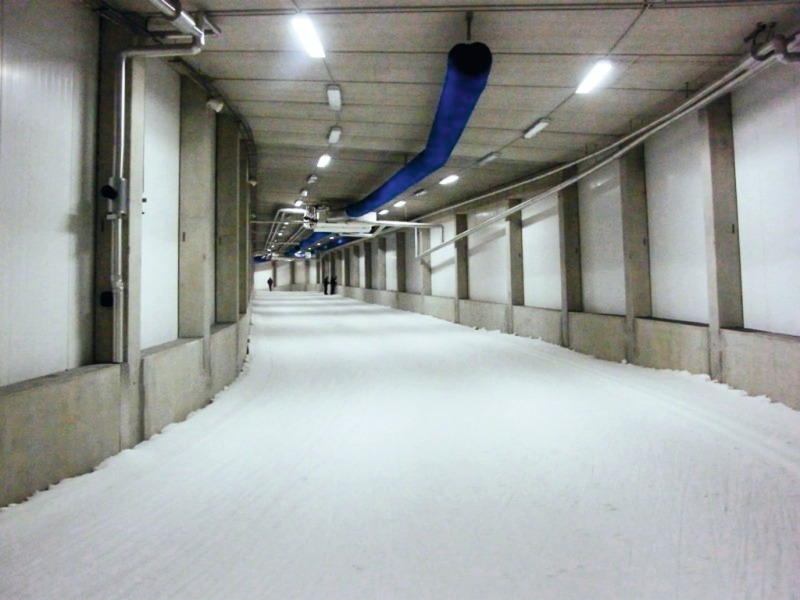

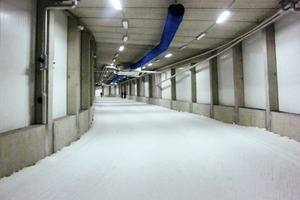

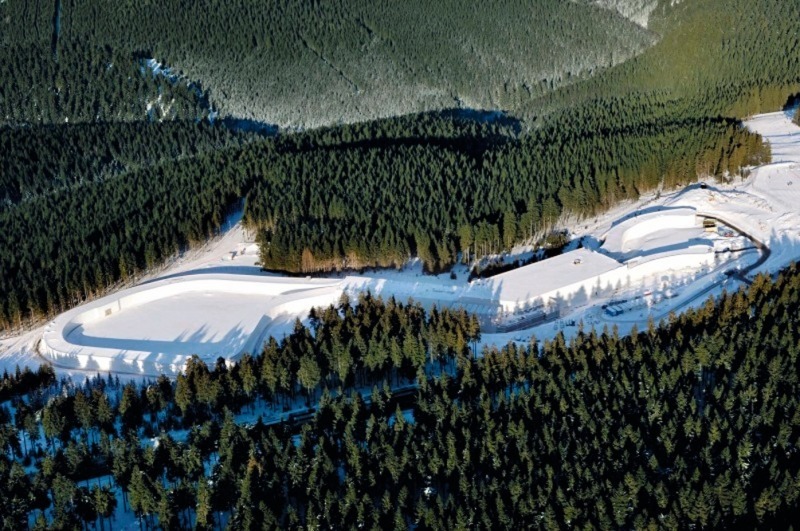

Auf rund 10 000 m² Gesamtfläche entstanden in der neu errichteten Skisporthalle Oberhof 2000 m Laufstrecke. Diese bietet Einsteigern wie Profis beste Bedingungen für den Langlauf. Um allen Ansprüchen an das Sporterlebnis gerecht zu werden, wurde die Strecke mit Steigungen von bis zu 12 % versehen. Für die richtigen Winter- und Trainingsbedingungen sorgt ein Temperaturniveau in der Halle von konstant -4 °C bei einer relativen Feuchte von 75 bis 85 %. Damit ist eine Schneequalität sichergestellt, die den Sportlern auf der Piste optimale Trainingsbedingungen bietet. Zur Vorhaltung der gewünschten Temperaturen in allen Bereichen der Wintersport-Anlage stellten sich unterschiedliche Anforderungen. Die Umsetzung dieser Anforderungen gehört zu dem umfassenden gebäudetechnischen Gesamtkonzept, das innere und äußere Lasten wie Wärme durch Beleuchtung und Transmission, Feuchte durch die Schneeproduktion, Wärme- und Feuchtigkeitsabgabe durch die Sportler und in der Nacht durch den Pistenbully kompensiert. Darüber hinaus gewährleistet es einen hygienischen Mindestluftwechsel sowie die größtmögliche Nutzung der Abwärme der Kältemaschinen zum Abtauen der Lüftungsgeräte und Schneeerzeuger sowie für die Beheizung des Sozialgebäudes.

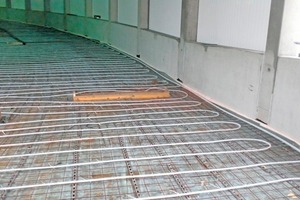

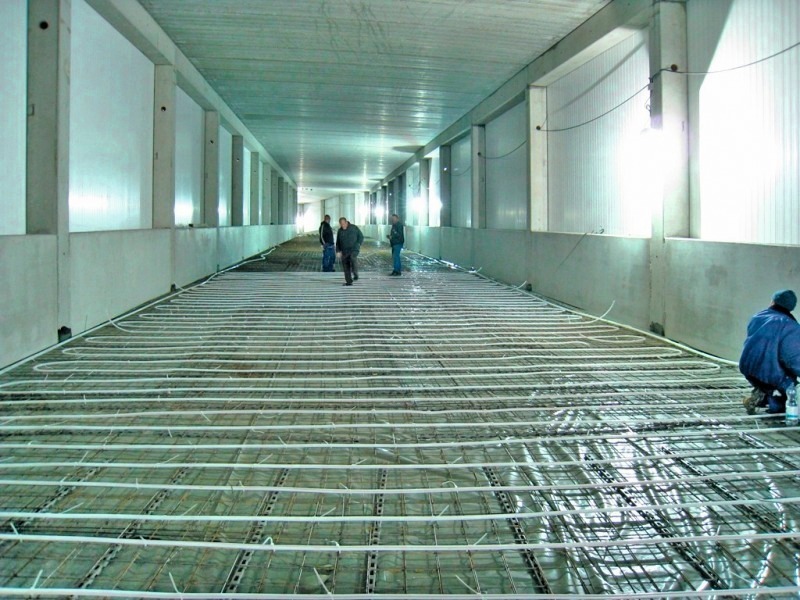

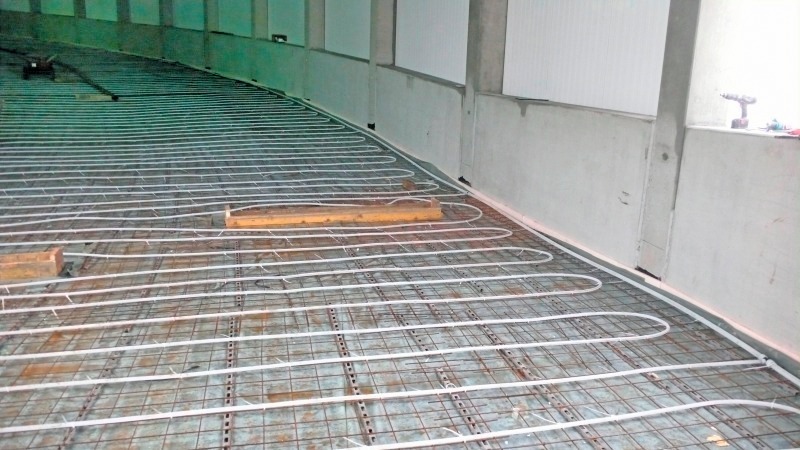

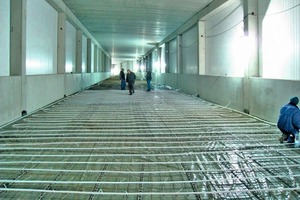

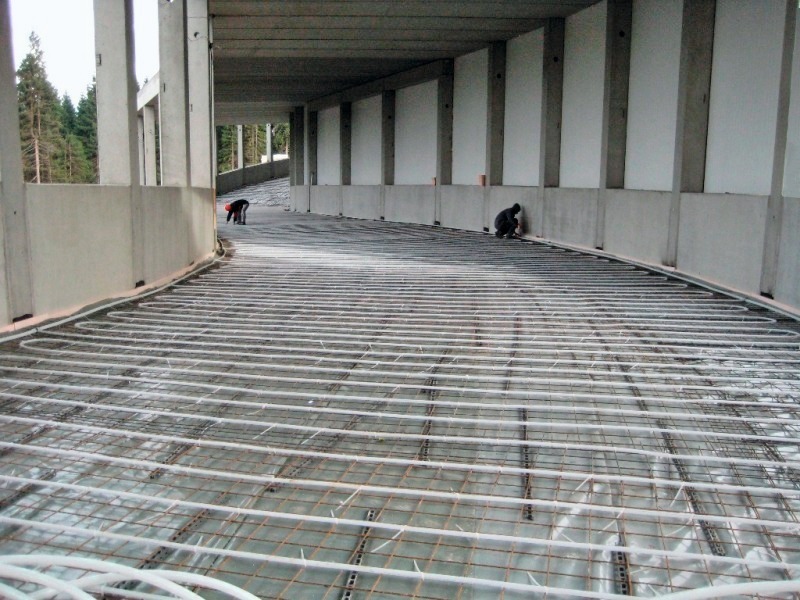

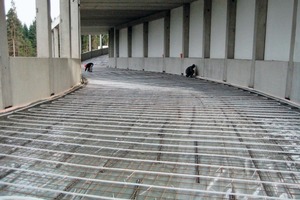

Gut gekühlt – gut für Schnee | Für eine dauerhafte und qualitativ hochwertige Schneedecke reicht die Kühlung der Umgebungsluft in der neuen Skisporthalle in Oberhof alleine nicht aus. Die notwendigen Bodentemperaturen von -3 bis -4 °C für eine optimale Schneequalität werden deshalb zusätzlich mit der Aktivierung des Untergrundes durch 21 000 m mäanderförmig verlegte Kühlrohre einer Industrieflächenkühlung mit „Velta PE-Xa-Rohr“ von Uponor aus hochdruckvernetztem Polyethylen nach Verfahren Engel (PE-Xa) sicher gewährleistet. Die Rohre in der Dimension 20 x 2,3 mm wurden zur Flächenkühlung in die Bodenkonstruktion integriert. Das PE-Xa-Rohr empfiehlt sich dabei durch seinen Einsatz selbst bei dauerhaft niedrigen Temperaturen, sowie durch seine Eignung für die für die Kühlung verwendete Kaltsole, da auch die Fittings des Rohrsystems aus Kunststoff bestehen.

Die Anbindung der einzelnen Teilbereiche der Flächenkühlung erfolgte im Tichelmann-System. „Die Geometrie der Halle bot es an, die Verteiler- und Sammelleitungen jeweils an den Außenseiten der Halle im Fußboden zu installieren. Dadurch konnten große Flächen der Halle mit gleichbleibender Leistung und konstantem Druckverlust erschlossen werden. Die Anzahl der Regulierarmaturen wurde optimiert, und die Aufwendungen der Inbetriebnahme und vor allem der Wartung reduziert“, sagt dazu Jens Bachmann vom Generalunternehmer Goldbeck Ost GmbH, Abteilung Gebäudetechnik.

Gut verbunden – gute Montage | Passend zum Kunststoffrohr setzte die Planung in diesem Projekt auf die Quick & Easy-Verbindungstechnik von Uponor. Bei dieser Verbindungsart von Rohr und Fittings wird das „thermische Gedächtnis“ der verwendeten PE-Xa-Rohre mit Memory-Effekt gleichzeitig zum Dichtwerkstoff und verbindet sich kraft- und formschlüssig mit dem Kunststofffitting. So entsteht eine 100 % sichere Verbindung, ganz ohne O-Ring. „Mit diesem Verbindungssystem konnten wir auch bei den vorherrschenden Verlegetemperaturen um den Gefrierpunkt wirtschaftlich montieren“ erklärt Frank Mathias, Geschäftsführer des ausführenden Unternehmens Mathias GmbH.

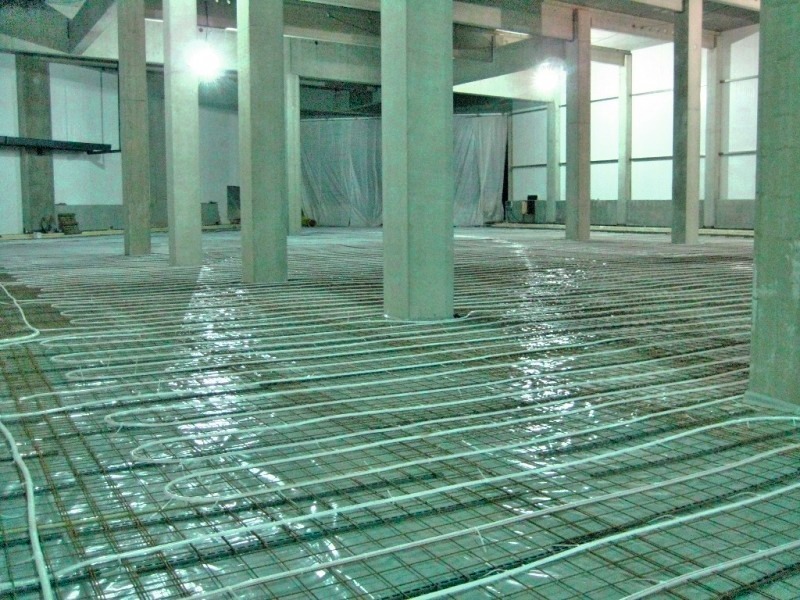

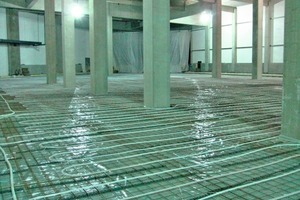

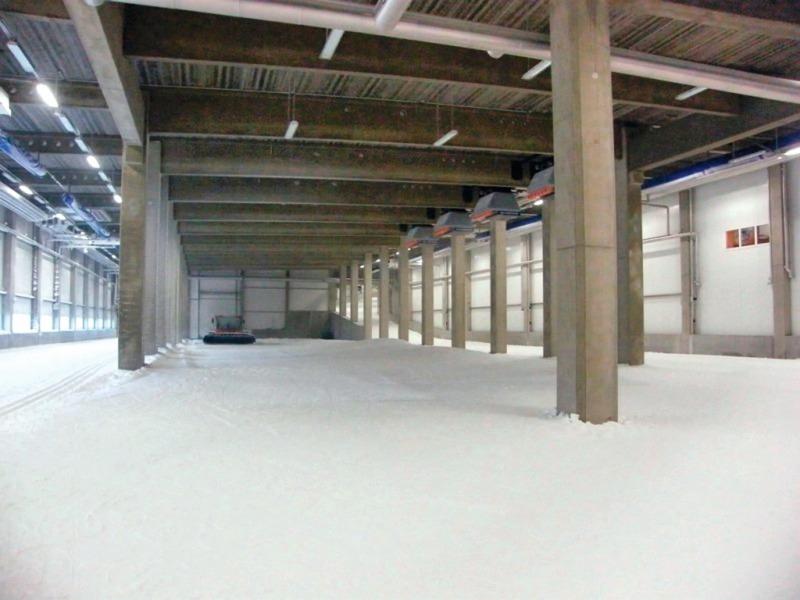

Gut temperiert – gut für die Bodenplatte | Bei Räumen und Gebäuden, die dauerhaft mit Minustemperaturen betrieben werden, ist es sinnvoll, über die Notwendigkeit eines Unterfrierschutzes nachzudenken, um die Bildung von Permafrost unter der Bodenplatte zu vermeiden. In den Bereichen der Start-/Zieleinfahrt sowie der Schneedepothalle innerhalb der Skisporthalle Oberhof wird der Unterfrierschutz mit Hilfe einer Flächentemperierung vorgenommen. Wie auch in der Langlaufhalle kommt die Industrieflächenheizung von Uponor mit rund 8500 m PE-Xa-Rohr in der Dimension 20 x 2,3 mm zum Einsatz. Damit erreicht der Bereich unter der Bodenplatte ein gleichmäßiges Temperaturprofil über dem Gefrierpunkt. Der Einfluss des Unterfrierschutzes auf die Fußbodenkühlung ist durch die verwendete Konstruktion minimal, so dass der an der Oberfläche befindliche Schnee nicht taut oder eine unerwünschte Qualitätsminderung erfährt. Für die Statik in den hier beschriebenen Bereichen war es notwendig, ein Rohr zu nutzen, das den geplanten, spezifischen Nutzlasten, von Punktlasten bis hin zu Radlasten durch schweres Gerät, entspricht. Speziell für den Einbau in Beton hat sich das hochdruckvernetzte PE-Xa-Rohr nach Verfahren Engel in der Praxis bereits seit Jahren bewährt. Neben der Belastbarkeit der PE-Xa-Rohre ist ebenfalls die Eigenschaft der Langlebigkeit bei unterschiedlichen Temperaturen ein wichtiges Kriterium für den Einsatz in der Skisporthalle Oberhof. So hält das nach DIN 4726 sauerstoffdichte PE-Xa-Rohr auch noch Temperaturen von bis zu -34 °C bei einem Innendruck von 9 bar stand. Die Regelung des gleichmäßigen Temperaturniveaus wird in der Skisporthalle Oberhof über eine moderne Gebäudeleittechnik (GLT) gesteuert und kontrolliert. Dabei wird für den Unterfrierschutz die Abwärme aus den Kälteaggregaten genutzt, die parallel für Behaglichkeit in den Sozialräumen sorgt.

Gut geheizt – gut für die Behaglichkeit | Um nach einer kraftaufwändigen Trainingseinheit in den nordischen Skidisziplinen den Körper zu entlasten, bietet die Skisporthalle in Oberhof einen ausgedehnten, über 600 m² großen Servicebereich. Zur Nutzung der lastabhängig zur Verfügung stehenden Abwärme der Kältemaschinen wurde in allen Bereichen des Sozialgebäudes, die es konstruktiv gestatteten, eine Flächenheizung geplant und umgesetzt.

Geregelt wird die Flächenheizung, die im Niedrigtemperaturbereich sparsam mit einer Vorlauftemperatur von 35 °C bei einem Rücklauf von 28 °C arbeitet, mit einer modernen 24 V-Einzelraumregelung von Uponor. Für die Effizienz sorgen dabei Temperaturfühler in den einzelnen Räumen und Bereichen, die detailliert Temperaturveränderungen erfassen und für das gewünschte Temperaturniveau in den Räumen sorgen. Die Einzelraumregelung von Uponor ist dabei insbesondere auf die Fußbodenheizsysteme des Systemherstellers angepasst. Neben der Temperaturkontrolle umfasst die Regelung weitere Unterstützungsfunktionen, wie Pumpenlogik und Ventil-Pumpen-Intervallschaltung. Die Komponenten der Regelung bieten über die technischen Funktionen zusätzlich eine ergonomische und benutzerfreundliche Bedienung und eine einfache Montage bei einem gleichzeitig hohen Regelkomfort.

Fazit | Mit den Flächentemperierungen zum Heizen und Kühlen sowie einer modernen Einzelraumregelung bietet die Skihalle Oberhof für jeden Bereich das passende Klima, um unabhängig von äußeren Einflüssen und zu jeder Jahreszeit die nordischen Skidisziplinen und das Après Ski in vollen Zügen genießen zu können.
