Gesundes Klima fürs Familiendomizil

In vier neu gebauten Einfamilienhäusern in München wurde ein Luftverteilsystem für die kontrollierte Wohnraumlüftung eingesetzt. Das Lüftungssystem bringt gesundes Wohnklima und ein Plus an Komfort in die neuen Familiendomizile.

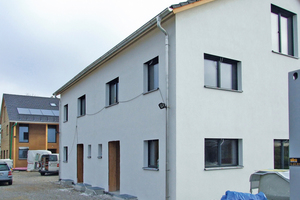

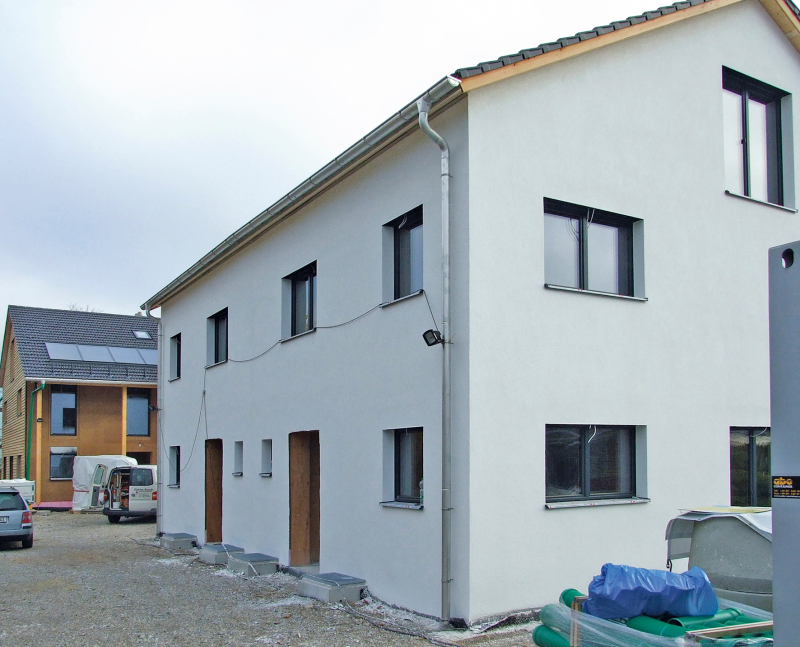

Die beiden Doppelhäuser im Münchener Osten entsprechen dem neuesten Stand der Technik, orientiert an den aktuellen Standards für Passivhäuser. In Massivholzbauweise errichtet und innen mit Lehm verputzt, strahlen die geräumigen Häuser eine natürliche Wohlfühl-Atmosphäre aus. Solarbeheizte Großflächenkollektoren auf den Dächern, ergänzende Fernwärme und eine gemeinsame Hackschnitzelanlage lassen warmes Wasser aus den Hähnen fließen und versorgen die Fußbodenheizung, die in allen Räumen verlegt ist. Dass die moderne Heizanlage mit kontrollierter Wohnraumlüftung kombiniert wird, war selbstverständlich für Michael Eckert, Geschäftsführer der Münchener Holzbaufirma NatürlichBauen: „Wir brauchten für die vier Häuser allerdings ein System mit extrem niedriger Aufbauhöhe.“ Für die Gesamtaufbauhöhe von nur 16 cm für den Fußboden, inklusive Fußbodenheizung, Dämmung und kontrollierter Wohnraumlüftung, wurde das System „profi-air“ von Fränkische Rohrwerke (www.fraenkische.de) ausgewählt, denn das Tunnel-Rohr, das in allen vier Häusern verlegt ist, hat eine Aufbauhöhe von nur 52 mm.

Geringe Kosten durch
Allein-Montage

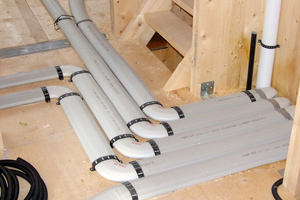

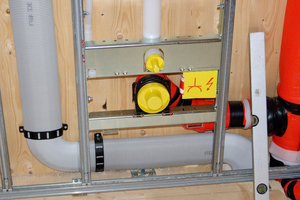

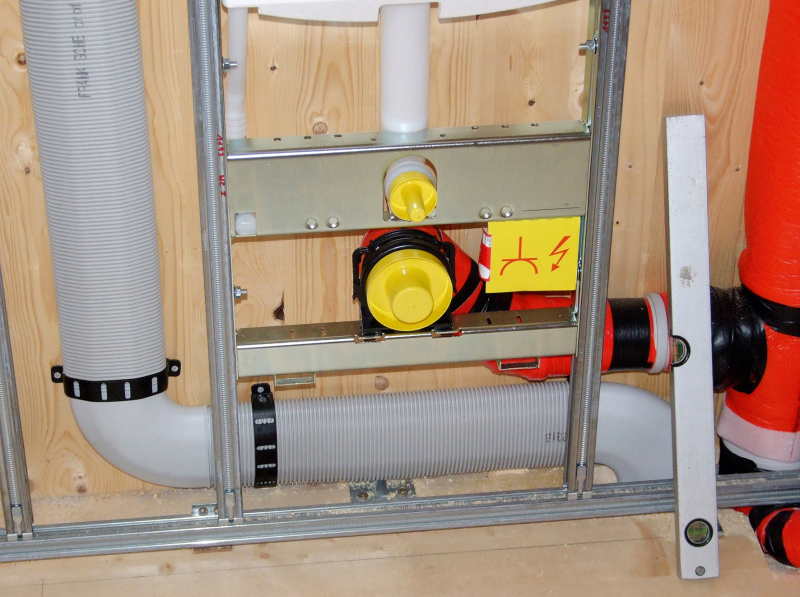

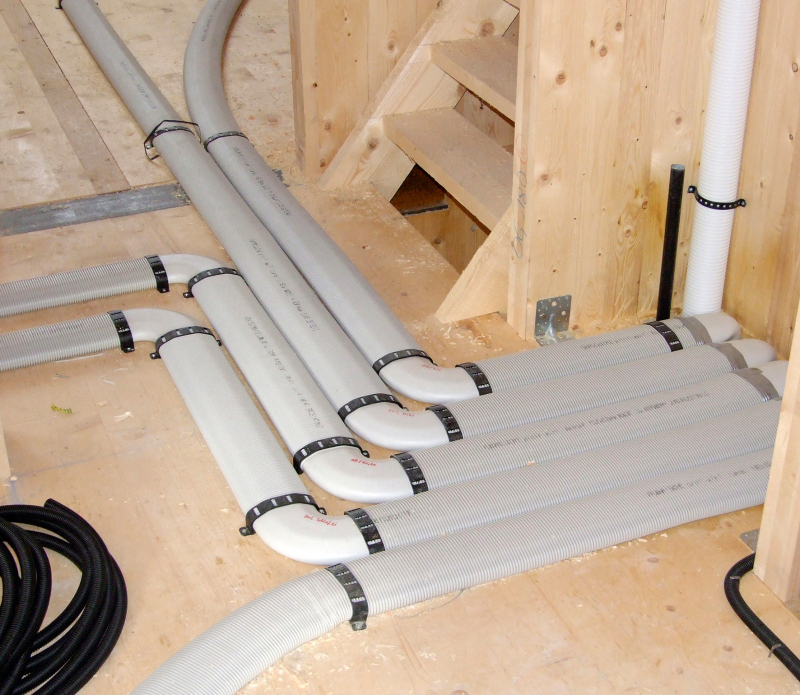

Gut fünf Monate hat der ausführende Installateur Bernd Brunner ununterbrochen auf der Baustelle gearbeitet, bis Kalt- und Warmwasser, Abwasser, Fußbodenheizung, das Nahfernwärmenetz und die kontrollierte Wohnraumlüftung installiert waren. „profi-air habe ich meist allein montiert. Das hat bestens funktioniert und die Montagekosten gering gehalten“, sagt der Chef eines Münchener Meisterbetriebs. Egal ob die Tunnel-Rohre im Boden, die Classic-Rohre im Wandschacht oder die Übergänge von Tunnel- zu Rundrohr – die Installation ging flott und einfach von der Hand. Spezielle Dicht- und Verbindungselemente fügten die einzelnen Teile fest zusammen, und Verbindungsschellen mit Sichtfenster fixierten die Rohre zusätzlich. „Standardwerkzeug wie Cuttermesser und Säge haben für die Montage vollkommen genügt, wir mussten keine Spezialgeräte anschaffen“, freut sich Brunner.

Passivhauszertifizierte
Baukomponenten

Ökologische Aspekte waren bei Planungsbeginn der vier Einfamilienhäuser im Januar 2012 wichtig, die einzelnen Baukomponenten sind passivhauszertifiziert. Auf den betonierten Kellern wurden die Doppelhäuser nach dem Energiestandard KfW-Effizienzhaus 40 in einem Massivholz-System errichtet. „Gegenüber der Holzständerbauweise überzeugt das mit mehr Masse und mehr Speicherfähigkeit“, erklärt Diplom-Ingenieur Eckert. „Gerade in der Bauphase hat sich das Tunnel-Rohr im Boden als sehr trittstabil erwiesen, auch wenn schweres Baumaterial darauf abgestellt wurde. Das ist auf einer Baustelle natürlich ein großer Gewinn“, sagt Brunner.

Einregulierung über Verteilerbox

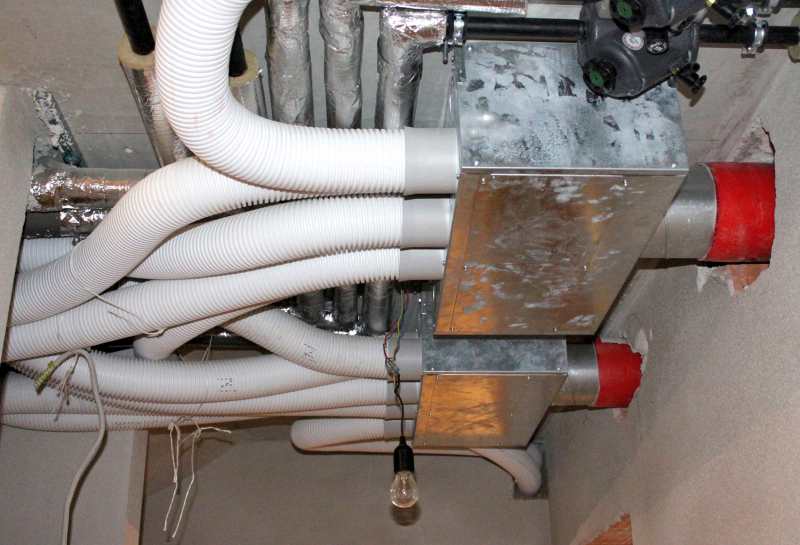

„Ein großer Vorteil von „profi-air“ ist, dass der Konstantvolumenstromregler in die Verteilerbox integriert ist“, lobt der Inhaber von Brunner Bäderbau und Heizungsbau. Denn so muss das Lüftungssystem nur einmal zentral im Verteilerabgang einreguliert werden: „Das geht schneller als die manuelle Einregulierung der einzelnen Luftkanäle und spart damit Kosten. Außerdem können die Ventile nicht z. B. beim Putzen aus Versehen verändert werden.“ Der Regler wurde je nach benötigter Luftmenge ausgewählt und erzeugt in den Luftverteilungssträngen konstante Volumenströme bis 45 m³/h. Die Problematik extrem trockener Luft im Winter löst die Kombination von kontrollierter Wohnraumlüftung und Lehmverputz an den Innenwänden. „Der Lehm nimmt in kurzer Zeit viel Feuchtigkeit auf und gibt sie kon­trolliert wieder ab. So haben wir immer mit ca. 50 Prozent eine optimale Raumfeuchte“, erläutert Bautechniker und Zimmerermeister Bernhard Förg.

Hygiene bis zum letzten Handgriff

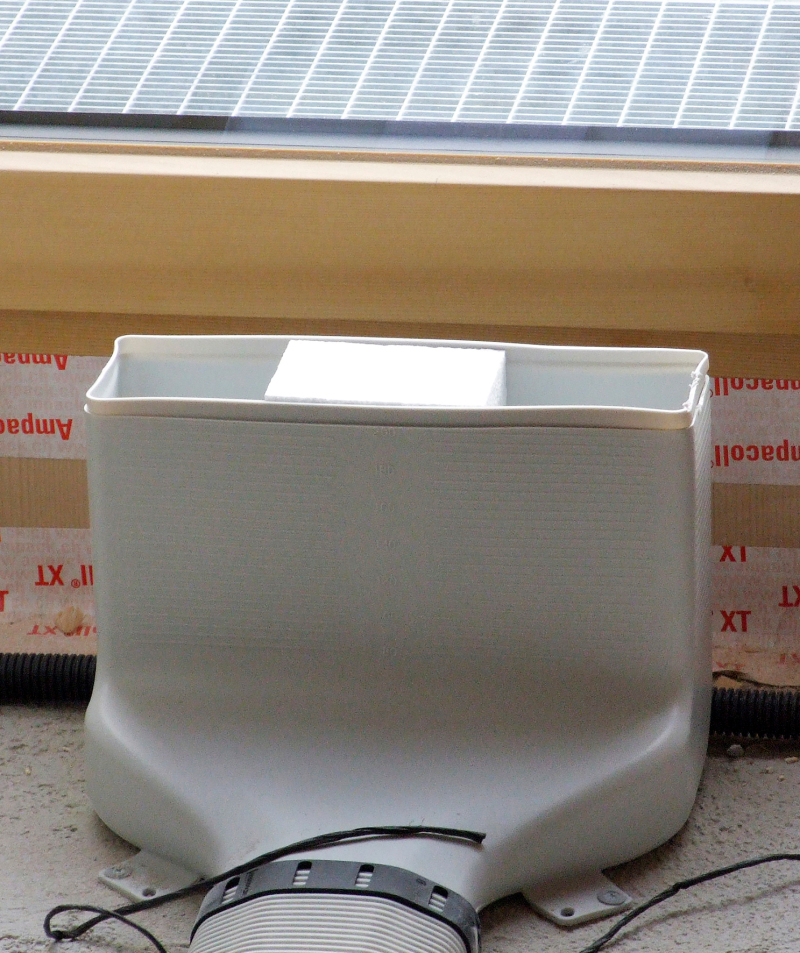

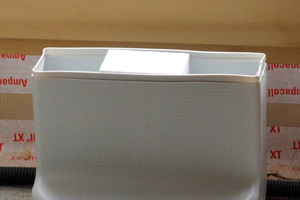

Im Spätsommer 2013 ging die kontrollierte Wohnraumlüftung in Betrieb, denn dann waren die vier Truderinger Neubauten nach einem guten Jahr Bauzeit bezugsfertig. In drei der Einheiten mit jeweils ca. 160 m² Wohnfläche werden Familien einziehen, das vierte Haus verfügt über ein Büro im Erdgeschoss mit Wohnung darüber. In jedem Zimmer bietet „profi-air“ Hygiene in der Installation bis zum letzten Handgriff: Die Lüftungs-Rohre enthalten antistatische sowie antibakterielle Zusätze und wurden zum Schutz vor äußeren Einflüssen einzeln verpackt nach München geliefert. „Außerdem werden die Luftauslässe, die in Erdgeschoss und erstem Obergeschoss in den Rohboden integriert sind, erst nach Abschluss aller Arbeiten auf die passende Länge gekürzt“, sagt Brunner. Ingenieurbüro und Installateur haben in München-Trudering das erste Mal auf „profi-air“ gesetzt und sind rundum zufrieden mit dem Luftverteilsystem der Fränkischen Rohrwerke. „Unsere Erfahrungen mit Material und Montage sind sehr positiv. Der Hersteller hat uns außerdem bei diesem Projekt sehr gut beraten und vor Ort betreut“, ist Bernd Brunners Bilanz. Den ursprünglichen Verlegevorschlag habe der Außendienst zum Beispiel auf der Baustelle überprüft und optimiert. „Unser nächstes Objekt ist schon in Sicht, da werden wir das System für die kontrollierte Wohnraumlüftung schon im Vorfeld in die Planung einbeziehen“, sagt Michael Eckert.
