Kompakter Volumenstromregler

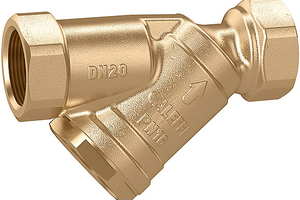

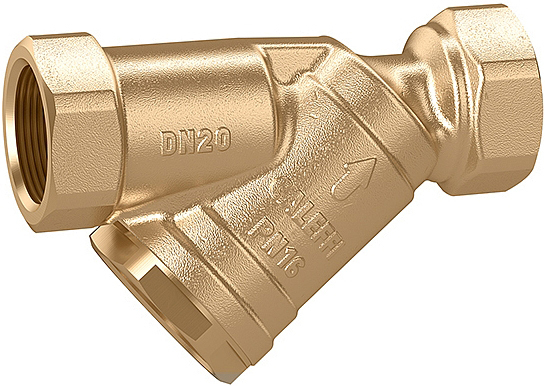

Die Caleffi Armaturen GmbH hat das Programm der Volumenstromregler („Serie 121, 126 und 127“) mit einer Kartusche aus hochbeständigem Polymer um die „Serie 128“ in Schrägsitzbauform erweitert, die eine konstante Durchflussmenge – auch bei Schwankungen des Differenzdrucks – gewährleistet. Der Volumenstrom wird über ein Reglerelement gesteuert, das einen Kolben und einen Zylinder hat sowie feststehende und variable Öffnungen aufweist. Diese Öffnungen werden durch die Bewegungen des Kolbens, auf den der Mediendruck wirkt, angesteuert. Dem entgegen wirkt eine entsprechend eingestellte Spiralfeder aus Edelstahl. Je nach Veränderungen des Differenzdrucks wird die planmäßig vorgegebene Durchflussmenge automatisch angeglichen. Praktisches Detail: Aufgrund seiner Schrägsitzbauform kann die Regelkartusche zu Inspektionsarbeiten oder zum Austausch problemlos direkt aus dem Gehäuse entnommen werden – die Armatur muss also nicht ausgebaut werden. Das Gehäuse besteht aus Messing und die Dichtungen aus EPDM. Arbeitsmedien sind Wasser und Glykollösungen (max. 50 %). Die Armatur ist für einen maximalen Betriebsdruck bis 16 bar und einen Betriebstemperaturbereich von 0 bis 100 °C ausgelegt.
