Caleffi

Vorgefertigte Regelarmatur

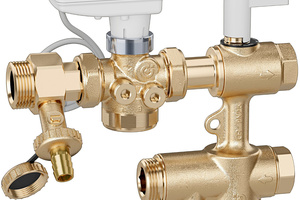

Bei der Konstruktion der Anschlussgruppe der „Serie 149“ der Caleffi Armaturen GmbH wurde auf geringe Abmessungen, kompakte Bauweise und unkomplizierte Montage geachtet. In Kombination mit den nur noch vier erforderlichen Wasseranschlüssen kann so die Anbindung von Gebläsekonvektoren, Kühlbalken oder Deckensystemen an das Hauptleitungssystem schnell und sicher hergestellt werden. Die Armatur übernimmt die Regelung der Endgeräte, den hydraulischen Abgleich und filtert und reinigt das Medium (Wasser oder Glykollösungen bis 50 %). Die konstruktive Auslegung erleichtert auch die Inbetriebnahme sowie erforderliche Inspektions- und Wartungsarbeiten. Im Gehäuse sind in der Basisversion fünf Komponenten integriert: Drei-Wege-Ventil, PICV-Stellantrieb, Venturi-Messstutzen, Bypass und integrierter Schmutzfänger. Das Absperrventil hat drei Funktionen: normaler Betrieb, Bypass-Betrieb B für die Umströmung und Bypass C für die Absperrung zum Endgerät. „Serie 149“ ist in DN 15, DN 20 und DN 25 erhältlich. Der max. Betriebsdruck liegt bei 25 bar, der max. Differenzdruck bei 5 bar. Die Regelarmatur kann in einem Temperaturbereich von -25 bis 120 °C und einer Raumtemperatur von 0 bis 50 °C betrieben werden. Eine vorgeformte Isolierschale aus PPE gehört zum Lieferumfang. Als Zubehör ist ein elektronisches Messgerät zur Messung von Differenzdrücken und Durchflussmengen mit und ohne Fernsteuerung erhältlich.

Caleffi Armaturen GmbH

63165 Mühlheim am Main

06108 9091-0

www.caleffi.de
