Mechanische Kühlwasserregler
Tipps für den Monteur (Teil 13)

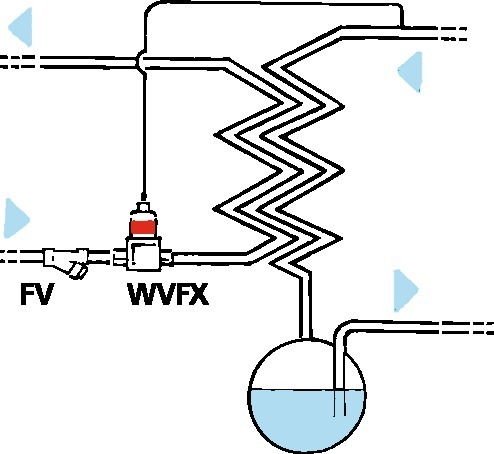

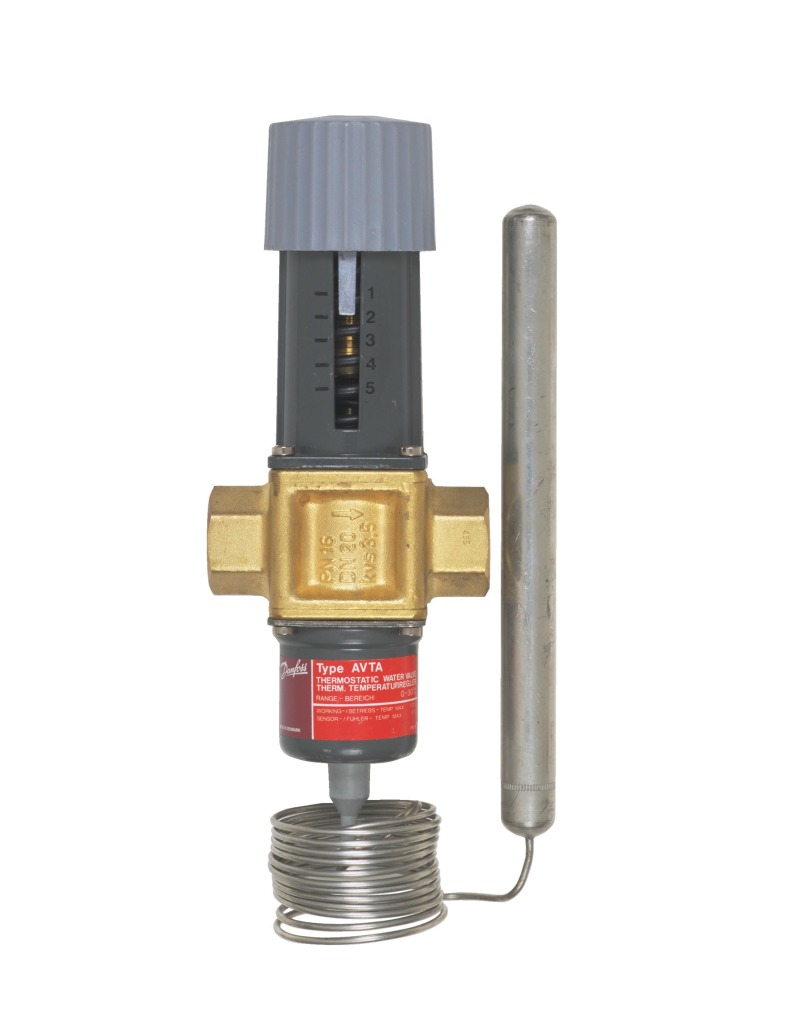

4-Wege-Umkehrventile für Wärmepumpen bzw. Klimageräte war unser Thema in der letzten Ausgabe von „Tipps für den Monteur“. Heute wollen wir uns den mechanischen Kühlwasserreglern zuwenden. Das sind Ventile, die speziell bei wassergekühlten Verflüssigungssätzen eingesetzt werden. Kühlwasserregler können entweder druck- oder temperaturgeführt sein. Ihr Ziel ist es, den Verflüssigungsdruck der Kälteanlage durch Veränderung der Wasserdurchsatzmenge konstant zu halten.

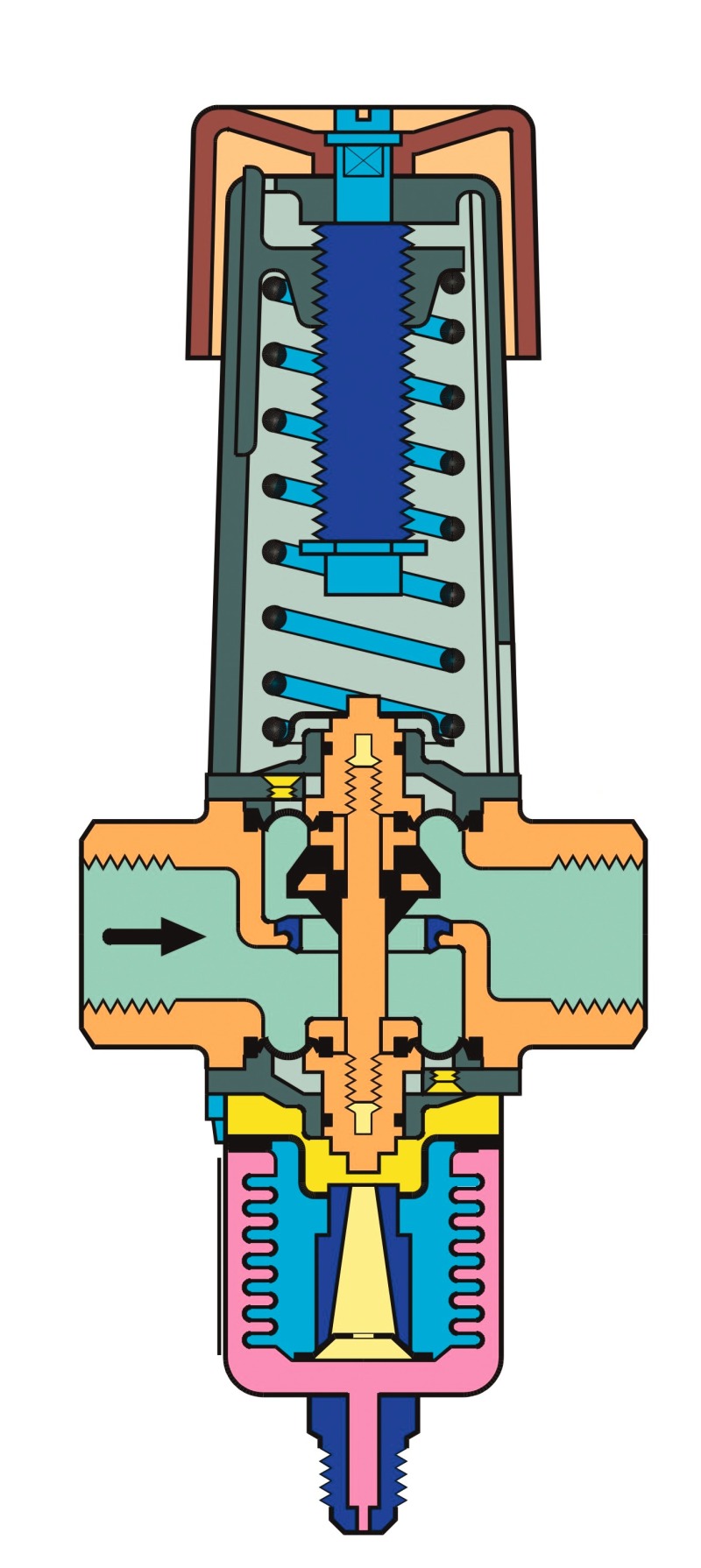

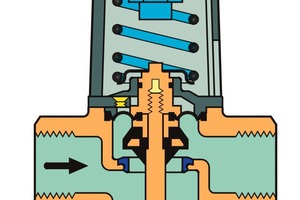

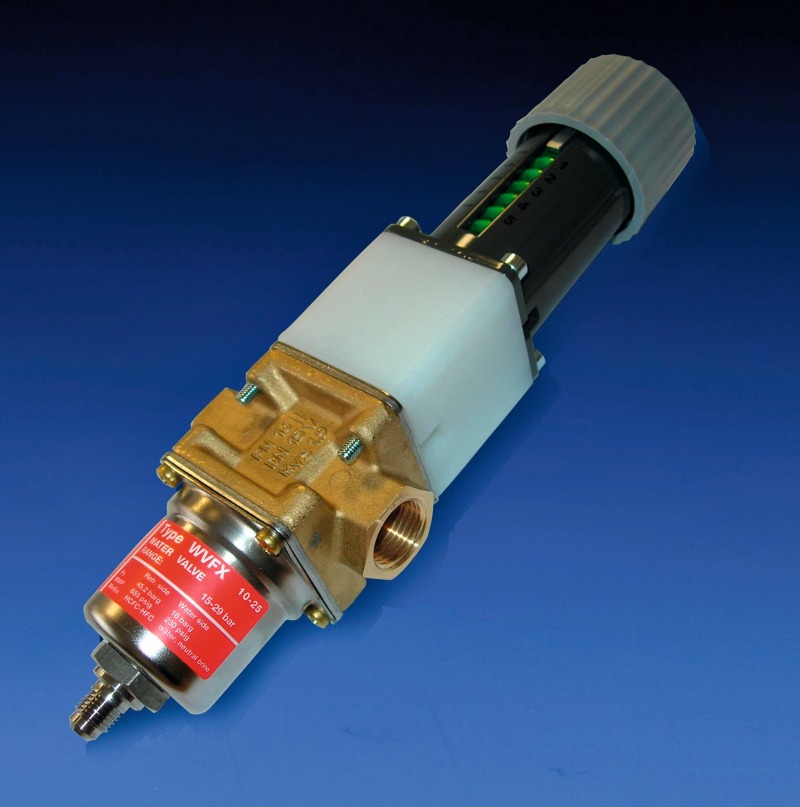

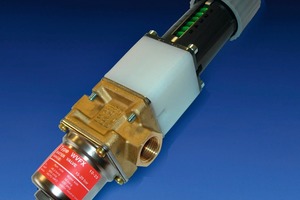

Aufbau – druckgeführte Wasserventile | Kühlwasserregler haben zwei Anschlüsse für den Wasserkreislauf und einen für den Kältekreis. Die beiden Wasseranschlüsse – zumindest die der kleineren Geräte bis 1 ½“ Rohranschluss – sind als G-Zoll-Innengewinde ausgeführt, wie dies in der Wassertechnik seit langem Standard ist. Bei Anschlussgrößen von 2, 3 oder 4 Zoll sind Flanschanschlüsse Standard, die rohrseitig stumpf angeschweißt werden. Der Anschluss für die Hochdruckseite der Kälteanlage ist als 7/16 UNF-Bördelnippel ausgeführt. Dieser kann via 6 mm Kupferrohr oder über ein vorkonfektioniertes...
