Mobile Eisstockbahn
Mietkälte auf dem Herner Weihnachtskörl
Die Stadtmarketing Herne GmbH realisiert seit 2009 den „Herner Weihnachtskörl“. Die Delta-Temp GmbH aus Recklinghausen ist als Vermieter mobiler Eisbahnen seit 2011 mit im Boot. Die Idee war, ein außergewöhnliches Weihnachtsfest vor dem Herner Rathaus zu realisieren. Daraus entstand der „Herner Weihnachtskörl“ und dieser begeistert seither jährlich in der Weihnachtszeit Jung und Alt aus Herne und Umgebung.

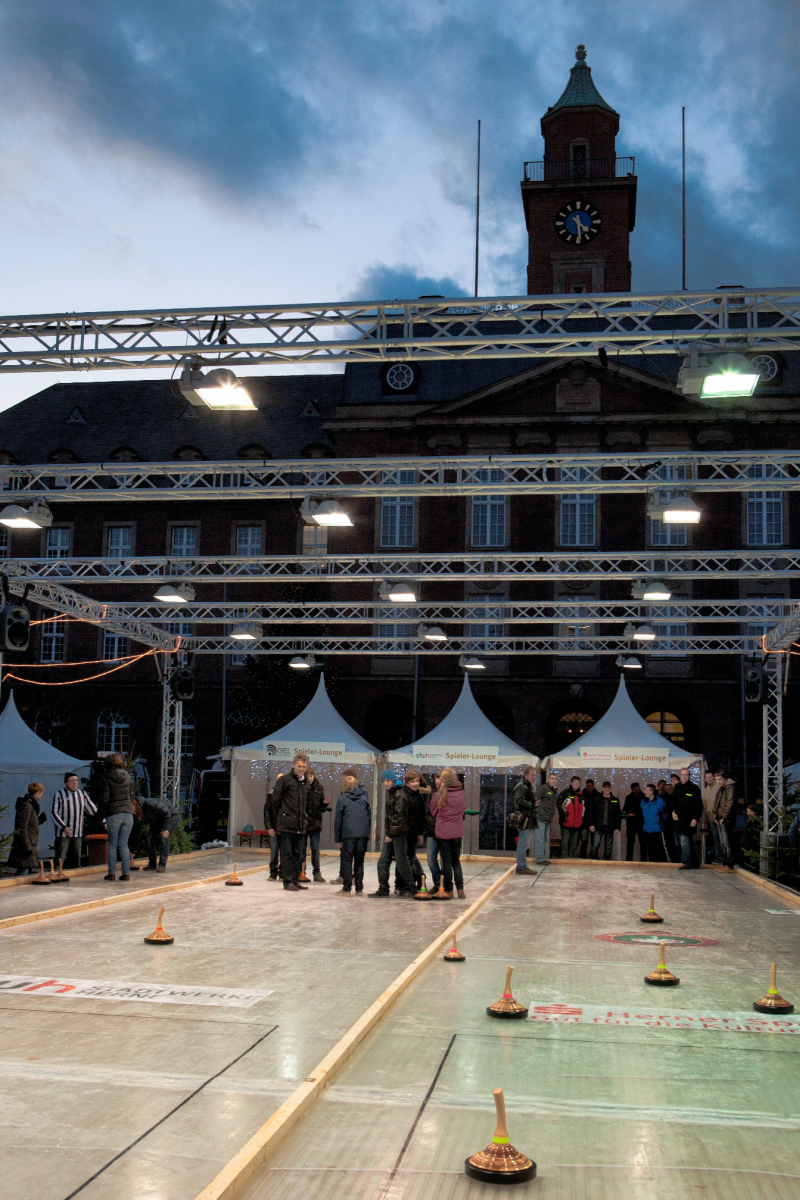

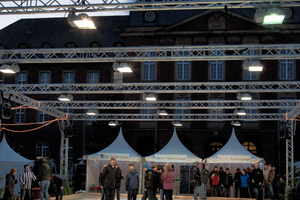

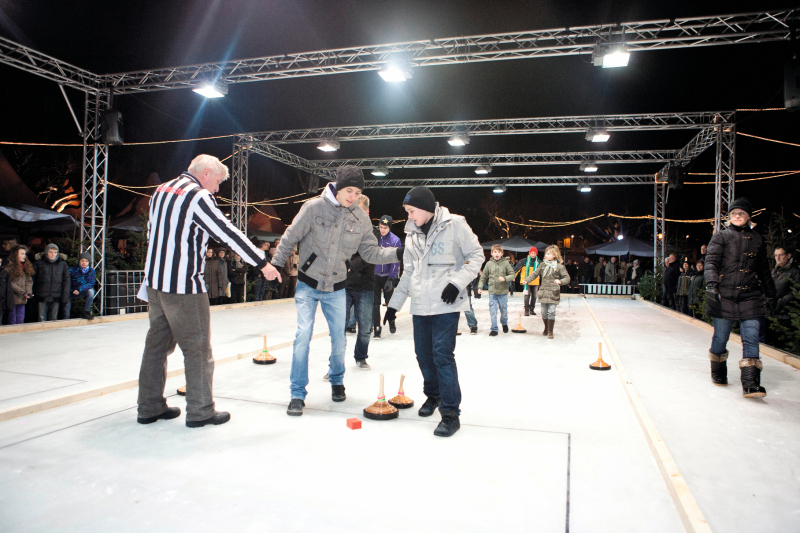

Attraktionen wie Lattlschießen und Curling kennt man eigentlich nur in Wintersportgebieten. Die Stadtmarketing Herne GmbH nutzte diese Nische und holte diese Attraktionen ins Ruhrgebiet. Jährlich verwandelt sich nun der Herner Rathausplatz in eine 25m lange und 10 m breite Eisstockbahn. Um solche Eisbahnevents zu realisieren, braucht es langjährige Erfahrung – die Delta-Temp GmbH (www.delta-temp.com) hilft seit 2011 bei der Umsetzung des aufwendigen Projekts.
Aufbau der mobilen Eisbahn
Der Aufbau einer mobilen Eisbahn durch die Delta- Temp GmbH gestaltet sich immer in folgenden Schritten.

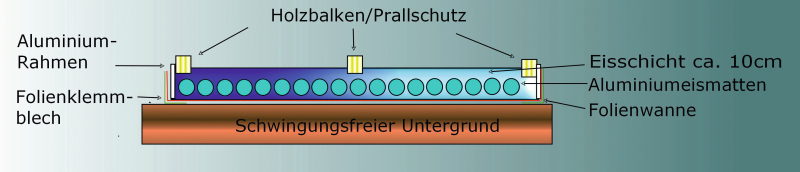

Folienwanne verlegen
Zuerst wird eine Folienwanne auf ebenem, schwingungsfreiem Untergrund verlegt. Diese besteht aus einer 200 µ dicken Folie. Diese Folie wird ausgelegt, bevor die Eismatten verlegt werden, und bildet eine wasserdichte Wanne. Diese Wanne muss in der Lage sein, sofort eine Wasserschicht von ca. 6 cm aufzunehmen. Dadurch wird das gesamte Matten- und Rohrsystem von Wasser umspült und die Kälteleistung wird direkt an das Wasser übertragen und nicht an die Umgebungsluft abgegeben.
Energieeffizientes Aluminium-
Eisbahnsystem verlegen

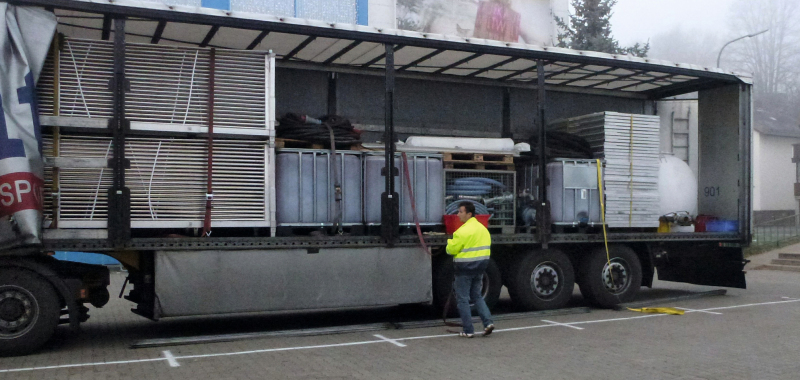

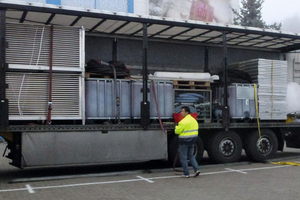

Nach Aufstellen der Banden wird ein Aluminium-Eisbahnsystem von 250 m² (10 x 25 m) Größe verlegt. Die Eisbahn für den „Herner Weihnachstkörl“ besteht aus 50 Aluminium-Eismatten-Segmenten mit jeweils ca. 5 m² Fläche. Jede einzelne Aluminiumeismatte besteht aus 20 Rohren mit 20 mm Durchmesser und einem Kopf- sowie einem Endstück. Jedes Kopf- und Endstück verfügt über jeweils einen Anschlussstutzen, welcher über einen Kristallschlauch mit der nächsten Eismatte verbunden wird. Dies reduziert die Menge der Verbindungen innerhalb der Eisfläche auf ca. ein Zwanzigstel gegenüber anderen Aluminiumsystemen.
Sämtliche Verrohrungen, inklusive Vor- und Rücklaufleitungen, liegen bei dem System im Eis. Dies vermindert den Energiebedarf erheblich. Die Zuführungen werden nur über zwei 2“-Schläuche realisiert. Das Aufstellen und Montieren der Kältetechnik, der Pumpe und des Pufferspeichers erfolgt direkt im Anschluss.
Benötigte Kältetechnik

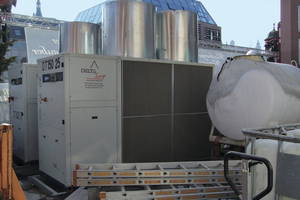

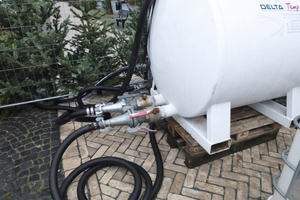

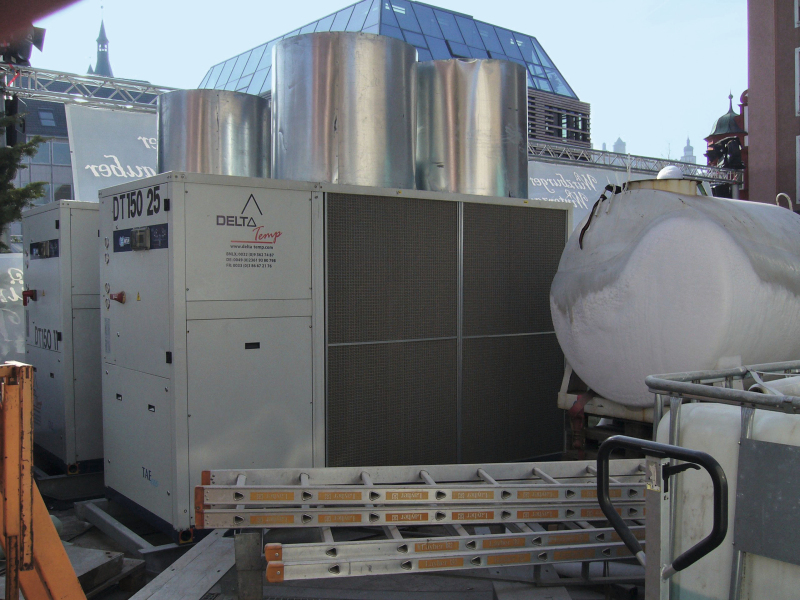

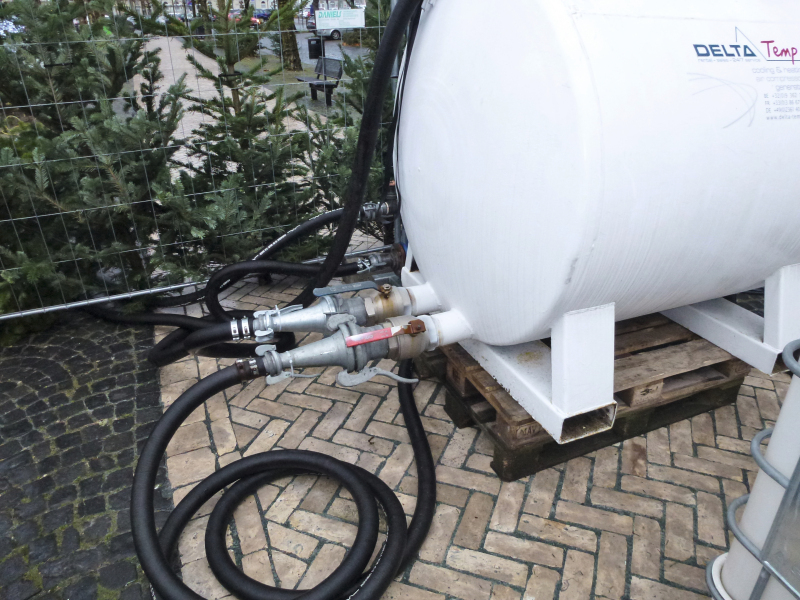

Die Kältetechnik besteht aus zwei Kaltwassersätzen vom Typ „DT150“. Die Maschinen verfügen jeweils über eine interne Pumpe, welche über 2“-Schläuche mit einem offenen Puffertank verbunden werden. Von dort aus transportiert eine externe Pumpe das Glykolgemisch über 4“- und 2“-Schläuche zum Eisbahnsystem. Die zum Anschluss der Maschinen und der Pumpe notwendigen Kabel, 2 x 125 A CEE und 1 x 32 A CEE mit jeweils einer Länge von 25 Metern, werden mitgeliefert. Das System muss dann noch mit einem Wasser-Glykolgemisch gefüllt werden und zu guter letzt wird das hydraulische System einer Druckprüfung unterzogen.
Das Kühlmedium
Das Kühlmedium ist ein Wasser-Glykolgemisch. Durch das eingesetzte Monopropylenglykol ist eine Umweltgefährdung weitestgehend ausgeschlossen. Im Delta-Temp-Eismattensystem befinden sich rund 6 Liter Glykolgemisch pro Quadratmeter Eisfläche. Dies ist deutlich mehr als in anderen Systemen, sorgt aber dafür, dass mit geringem Druck und großem Mengendurchsatz gearbeitet werden kann. Die Inbetriebnahme der Kältetechnik erfolgt, indem das Wasser-Glykolgemisch auf –12 °C gekühlt wird.
Und dann geht es ans Eis
Die gesamte Folienwanne wird mit Wasser geflutet, so dass sich die erste Eisschicht bilden kann. Erneutes Fluten der Wanne und Einbringung von Werbung bildet die zweite Eisschicht. Danach beginnt der eigentliche und abschließende Eisaufbau.
Eisbahn pflegen
Zum Entfernen des beim Curlen entstehenden Abriebes liefert Delta-Temp einen speziell für die Eisbahnpflege entwickelten Schneeschieber. Nach der Entfernung des Abriebes wird mit einer handelsüblichen Gartensprühdüse wieder eine dünne Schicht Wasser aufgespritzt.
Eine Besonderheit:
die Schmelzbox von Delta-Temp
Die von Delta-Temp entwickelte und produzierte Schmelzbox dient dazu, den anfallenden Abrieb zu entsorgen. Damit gehören Schneehaufen am Rande der Piste der Vergangenheit an. Die Box kann ein Volumen von 1100 Litern aufnehmen. Das beim Schmelzen entstehende Wasser kann einfach in die Kanalisation abgeleitet werden.
Der kommende „Herner Weihnachtskörl“ findet vom 7. bis 16. Dezember 2012 auf dem Rathausplatz in Herne statt. Infos unter: www.weihnachtskoerl.de
