Raumklimasysteme
Mehr als nur Kühlung
Raumklimageräte werden heute vielfach bei Neubauprojekten als Standard zur komfortablen und effizienten Gebäudeklimatisierung eingeplant. Je nach Wohn- bzw. Gebäudesituation gibt es verschiedene Lösungsmöglichkeiten. Insbesondere durch Multisplit- und VRF-Systeme lassen sich die vielfältigen Anforderungen an die Klimatisierung exakt umsetzen.
Klimatisierung –
auch in Deutschland
In den gemäßigten Breiten Deutschlands scheint die Klimatisierung auf den ersten Blick nur in Ausnahmefällen erforderlich zu sein. Der Temperaturverlauf zeigte bislang, dass in „deutschen“ Sommern ein Klimagerät in der Regel nur an ca. 30 Tagen zur Temperaturreduzierung genutzt wird. Dass sich dies sukzessive ändert, konnte in den vergangenen heißen Sommern festgestellt werden. Zusätzlich zur Kühlung lassen sich die modernen Geräte an mehr als 100 Tagen für die Reduzierung der Luftfeuchtigkeit sinnvoll einsetzen, denn insbesondere feuchtwarme Tage machen vielen Menschen zu schaffen. An Arbeitsstätten ist die Richtlinie für die Temperatur ebenfalls zu beachten. Hier wird der Grenzwert mit 26 °C angegeben.
Gerät passend zum Objekt

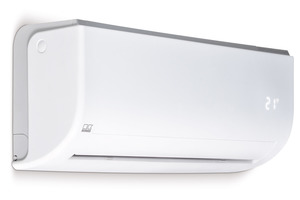

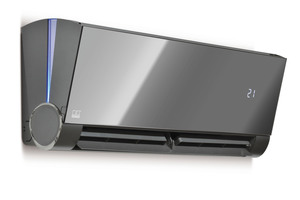

Die Bandbreite an Lösungen aus dem Hause Remko reicht von stationären Kompakt- und Split- bzw. Multisplit-Geräten bis zu VRF-Klimasystemen. Damit wird eine Kühllast von 2,6 bis 20 kW abgedeckt. Allen Ausführungen gemeinsam sind eine gute Energieeffizienz sowie ein leiser Betrieb. Ersteres hilft dabei die Betriebskosten niedrig zu halten, während die geringe Geräuschemission zu einem ungestörten Klimakomfort beiträgt. Die Serie „BL“ punktet darüber hinaus mit einer Montage-Schnellkupplung. Dadurch ist das Single-Split-Gerät schnell und einfach zu installieren. Auf der Komfortseite wird es ergänzt durch einen Ionen-Generator, der die Raumluft verbessert. Für den designaffinen Kunden steht das „ArtStyle“-Wandgerät „ATY“ bereit. Es verfügt über eine Echtglas-Spiegelfront mit einem LED-Lichtindikator, an dem sich der Betriebsmodus ablesen lässt.
Ähnliches gilt für das Single-Split-Gerät „RVT“. Bei dieser Ausführung ist das Display nur im laufenden Betrieb zu sehen. Das in vier Leistungsgrößen erhältliche Modell (2,6 bis 7,3 kW) eignet sich auch zur Klimatisierung von technischen Anwendungen. Remko verwendet hier ebenso wie in rund 95 % der Klimageräte das umweltschonende Kältemittel R32. Laut Verordnung muss die Umstellung bis zum 01.01.2025 so erfolgen, dass bei Raumklimageräten mit einem Füllgewicht < 3 kg ein GWP von unter 750 erreicht wird. Dies bedeutet aber auch, dass die Installation aufgrund der Eigenschaften von R32 angepasst werden muss. Hierzu zählen beispielsweise der feste Anschluss der Innengeräte sowie die Berücksichtigung der Raumgröße, um auch im Falle einer Leckage eine brennbare Atmosphäre zu vermeiden.
Multisplit-Klimasysteme

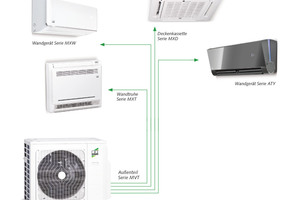

Der Trend hin zu Systemen, die eine größere Variabilität aufweisen, hält an. Dies gilt etwa für Multisplit-Geräte, die bis zu fünf Räume kühlen und heizen können. Dabei lassen sich mit einem Außengerät verschiedene Innengeräte kombinieren, um für jeden Raum die beste Versorgung zu gewährleisten. Die Leistungsgrößen reichen von 5,2 bis 12,3 kW Kühlleistung.

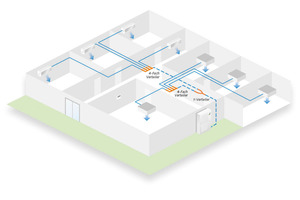

Noch mehr Spielraum bietet ein VRF-System – es wird genutzt, wenn an ein Außenteil bis zu zehn Innengeräte angeschlossen werden sollen. Daher eignet sich die in den Größen 12, 15,5 und 20 kW erhältliche Serie „MVV“ für größere Gebäude oder Etagen. Als Duo-Anlage wird die Gesamtleistung und die Anzahl der Innenteile jeweils verdoppelt: Bis zu 40 kW und 20 Innengeräte sind möglich. Da nur zwei Kältemittelleitungen zu verlegen sind, verringert sich der Planungsaufwand. Auch Kosten und Installationszeit werden gespart. Bis zu 200 m Länge können die Leitungen aufweisen. Hier kommen Y- bzw. 4-fach-Verteiler und eine zentrale Ansteuerung zum Einsatz.

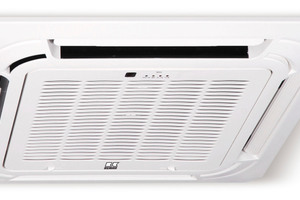

Durch den „SC-1“-Regler wird die optimale Ansteuerung umgesetzt. Dieses neue Gerät wird zukünftig die Version „MCC-1“ ersetzen. Der Vorteil: die einfachere Bedienbarkeit per Touch-Display. Zusätzlich ist die Internetanbindung per LAN oder WLAN möglich, um die Geräte von unterwegs aus steuern zu können. Jedes Innengerät lässt sich individuell einstellen, wobei pro Kalendertag bis zu vier Schaltzeiten programmiert werden können. Zur Sicherung gegen unbefugte Nutzer werden verschiedene Sperrmöglichkeiten angeboten. Auch bei dem VRF-System werden die Innengeräte – Deckenkassetten oder Wandgeräte – flexibel gewählt. Die Deckenkassetten bis 4,5 kW lassen sich durch das Euroraster-Maß in entsprechende Rasterdecken einbauen. Die Leistungsklassen von 7 und 10 kW weisen größere Abmessungen auf.
Qualitätssiegel inklusive
Der Fachverband Gebäude Klima FGK stellt den Remko-Geräten das „Qualitätssiegel Raumklimageräte“ aus. Es gilt als gute Orientierung für Verbraucher, denn mit der Auszeichnung ist eine Reihe von Vorgaben verbunden, die erfüllt wurden. Hier sind unter anderem die Einhaltung der aktuell gültigen gesetzlichen Bestimmungen, eine gute Dokumentation in allen Unterlagen mit korrekten technischen Daten sowie verständliche Bedienungsanleitungen zu nennen. Auch die Ersatzteilversorgung, regelmäßige Mitarbeiterschulung und der fachgerechte Umgang mit dem Kältemittel zählen zu den wichtigen Kriterien.
Zudem ist sichergestellt, dass die energieeffiziente Invertertechnologie genutzt wird. Sie erlaubt eine Anpassung der Leistungsaufnahme an die gerade herrschenden Bedingungen, was eine Energieeinsparung ermöglicht. Zusätzlich zum Qualitätssiegel ist laut EU-Verordnung ein Energielabel zur einfachen Kennzeichnung des Energiebedarfs erforderlich. Das Qualitätssiegel des FGK gibt Fachhandwerkern und Endverbrauchern die Möglichkeit, namhafte Hersteller mit hohen Qualitätsstandards einfach zu erkennen.
Regelmäßige Wartung
Zur Sicherstellung des Komforts, der Hygiene und der Energieeffizienz bietet Remko für jedes System den passenden Wartungsvertrag an. Generell wird ein jährliches Wartungsintervall empfohlen, wobei auch die Dichtigkeitskontrolle gemäß F-Gas-Verordnung erfolgt. Ab einer Gesamtfüllmenge des Geräts von 5 t CO2-Äquvivalent ist der jährliche Wartungsturnus grundsätzlich gesetzlich vorgeschrieben. Aber auch bei kleineren Systemen ist eine regelmäßige Wartung und Dichtheitskontrolle sinnvoll, um die laufenden Betriebskosten so gering wie möglich zu halten. Ebenso leistet eine regelmäßige Dichtigkeitsprüfung einen großen Beitrag zur Reduzierung der Treibhausgasemissionen. Der Remko-Kundendienst orientiert sich bei der Wartung am VDMA-Einheitsblatt 24186.
Gründliche Planung sinnvoll
Anhand von Aufnahmebögen lassen sich die relevanten Daten erfassen, um anschließend eine exakte Kühllastberechnung durchzuführen. Für einen Büroraum liegt die benötigte Kühlleistung beispielsweise in einem Bereich von 25 bis 45 W/m3 Raumvolumen. Handelt es sich etwa um einen Serverraum, ist die Leistungsaufnahme aller Server anzusetzen, da die elektrische Leistung nahezu komplett in Wärmeleistung umgesetzt wird. Insbesondere bei der Klimatisierung von technischen Anwendungen ist daher im Vorfeld die Expertise von Fachunternehmen gefragt.
Das Unternehmen Remko unterstützt Planer und Fachhandwerker durch intensiven Service. Kann zum Beispiel aus Gründen der Kapazität eine Berechnung nicht selbst ausgeführt werden, greift die Kundenbetreuung. Zunächst werden Informationen zum Projekt erfasst, etwa der Standort des Außen- bzw. des/der Innengeräte/s und die Art der Nutzung. Anhand der ermittelten Kühllast lässt sich dann der passende Gerätetyp ermitteln. Für Büros mit abgehängter Decke kommen beispielsweise Deckenkassetten in Frage.
Vorteilhaft für Planer und Verarbeiter ist die Vorkonfektionierung der Geräte, um Projekte rasch umsetzen zu können. Dies betrifft etwa den Einsatz längerer Leitungen, die eine Anpassung der Kältemittelfüllmenge erfordern. Standard ist die Vorbefüllung der Außeneinheit für eine Rohrleitungslänge von 5 m.
Remko stellt auch das weitere erforderliche Zubehör bereit – von Wand- und Bodenkonsolen über Kondensatpumpen bis zu kabelgebundenen Fern- und Redundanzregelungen für technische Anwendungen.
Der Service umfasst optional die Begutachtung von Projekten und die Inbetriebnahme. Letztere ist inzwischen unter der Bezeichnung „CheckServ“ bekannt und etabliert. Auch Wartungspakete lassen sich buchen. Bei technischer Geräteübergabe und Abschluss eines Wartungsvertrages verlängert sich die Gewährleistung auf 36 Monate.
Faktoren des Raumklimas
Welches Raumklima wird von Menschen als angenehm empfunden? Das unterliegt zwar auch der subjektiven Wahrnehmung, wird aber vor allem von den Faktoren Lufttemperatur und relative Luftfeuchte bestimmt. Je nach Tätigkeit liegt der als ausgewogen empfundene Bereich bei einer Temperatur von 18 bis 26 °C und einer relativen Luftfeuchte zwischen 35 und 65 %. Neben diesen Faktoren fließen zahlreiche Daten in eine Kühllastberechnung ein, wobei zwischen äußeren und inneren Wärmeeinflüssen unterschieden wird. Dazu zählen unter anderem die Sonneneinstrahlung durch Fenster und der Wärmeeinfall von Decke bzw. Boden, ebenso die Wärmeabgabe elektrischer Geräte und die Wärmelast durch Personen.
