Steuerungen in Splitausführung
Allrounder für Kühltheken und -regale
In der Kältetechnik hat sich das Splitten der Kälteanlage in weiten Bereichen durchgesetzt. Bei dieser Konstellation erfolgt die Ansteuerung der Außeneinheit (Kälteaggregat) und der Inneneinheit (Verdampfer-Lüftermodul) durch separate Steuereinheiten. Insbesondere bei den Inneneinheiten ergeben sich durch den Einsatz von Steuerungen in Splitausführung vielfältige Gestaltungsmöglichkeiten in Funktion und Design.

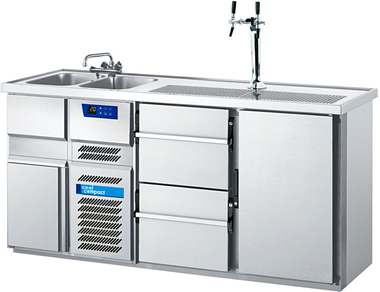

Steuerungen in Splitausführung kommen besonders häufig bei Kühltheken, -regalen und auch bei Kühlräumen zum Einsatz. Aber nicht nur in der Kühlung, sondern auch in der Gastronomietechnik, wie z.B. in Bain-Maries, sind die modularen Lösungen anzutreffen. Die Splitlösungen zeichnen sich unter anderem durch eine einfache Installation, schnelle Inbetriebnahme und modularen Aufbau aus. Daraus lassen sich für jeden Anwender perfekte Lösungen realisieren. Dennoch bleibt festzustellen, dass vielen Anwendern diese Lösungen nicht bekannt sind und damit die Vorteile der Splitlösung ungenutzt bleiben.
Modular und flexibel

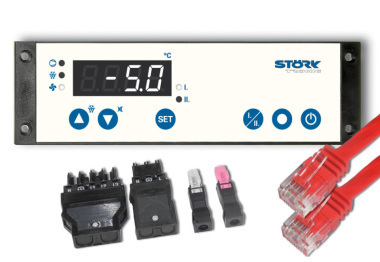

Die Gestaltungsfreiheit ist der Hauptvorteil der Splitlösungen, welche durch den modularen Aufbau möglich wird. Die große Variantenvielfalt gestattet deren Montage an unterschiedlichsten Orten. Bei den Kühltheken und Kühlregalen ist dies meist das Maschinenfach. Damit ist es möglich, alle relevanten Verbraucher wie Lüfter, Magnetventil, Licht u.a. auf kurzem Wege anzuschließen. Dies schließt auch den Anschluss aller Sensoren ein. Damit entfällt die aufwendige Verdrahtung bis in den Anzeige- und Bedienbereich. Durch kodierte und farblich unterschiedliche Stecker ist eine schnelle, sichere und intuitive Installation gewährleistet. Ein besonderes Merkmal dabei ist, dass die interne Vernetzung der Basis-Module (Box) mit den externen Bedieneinheiten mit handelsüblichen CAT5-Kabeln möglich ist. Mit diesen wird neben der Bus-Verbindung auch die Stromversorgung der Bedieneinheiten sichergestellt. Diese sind in verschiedenen Längen verfügbar und können meist zusammen mit dem Produkt geordert werden.
Basis-Module und Steuerungssoftware

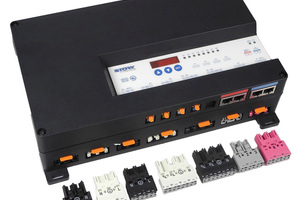

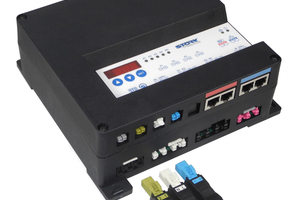

Die Basis-Module (Boxen) gibt es in verschiedenen Baugrößen, welche durch ihre Anzahl der Ein- und Ausgänge bestimmt werden. Ein weiteres Kriterium ist die Ausstattung mit leistungsstarken Schaltrelais. Dies ermöglicht u.a. bei Bedarf das direkte Schalten von Verdichtern bzw. Magnetventilen und Heizungen. Der Anschluss für die Beleuchtung ist für die aktuellen LED-Ausführungen mit den typisch hohen und pulsartigen Einschaltströmen ausgelegt. Für die Lüfter stehen Spannungsausgänge wahlweise für 230 AC oder 24 DC zur Verfügung, deren Drehzahl in weiten Bereichen mittels Parametereinstellung wählbar ist. Die Anschlussleistungen von 40 W und größer sind für DC-Lüfter, welche inzwischen zu über 90 % zum Einsatz kommen, verfügbar und von besonderer Bedeutung.
Die Basis-Module sind mit einer für den gesamten Funktionsumfang der Kühlstellen ausgelegten Software ausgestattet. Die Parametrierung der umfangreichen Steuerungssoftware kann auf unterschiedliche Weise erfolgen: zum einen über die vorhandene LED-Anzeige und Tasten oder über eine der externen Bedieneinheiten. Komfortabel und bequemer geht es mit der entsprechenden Firmensoftware via PC oder einer Zentraleinheit.
Attraktive Gestaltungsmöglichkeiten der Anzeige

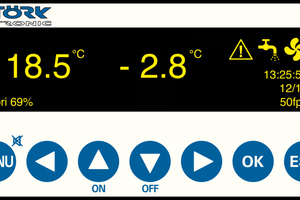

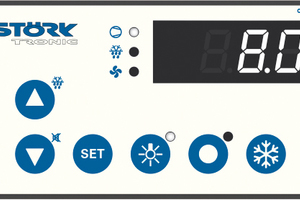

Die Bedieneinheiten sind in verschiedenen Format- und Designvarianten verfügbar. Besonders vorteilhaft sind deren flache Bauweise und simple Verdrahtung anstelle der sonst erforderlichen aufwendigen Verdrahtung. Dies ermöglicht eine optimale Platzierung unter dem Gesichtspunkt von Design und Funktion, was besonders bei der Thekengestaltung eine wichtige Rolle spielt. Mit dem Einsatz neuer Anzeigetypen wie den OLED-Anzeigen ergeben sich zunehmend weitere attraktive Gestaltungsmöglichkeiten. Im Gegensatz zur LED-Siebensegment-Anzeige zeichnet sich die OLED-Anzeige unter anderem durch außergewöhnliche Farbdarstellung von Text und Symbolen, Grafiken und Animationen aus.

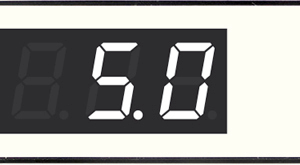

Bei Fleisch- und Wurstkühltheken soll meist die aktuelle Auslagen-Temperatur für den Kunden ersichtlich sein. Durch den Anschluss einer Satellitenanzeige, die die aktuelle Temperatur der Splitlösung widergibt, entfällt die Montage weiterer Fühler und Anzeigen mit gesonderter Stromversorgung.
Spezielle Basis-Module in Sonderausführungen IP65 sind auch für Anwendungen im Freien oder in feuchten Räumen verfügbar. Anstelle von Steckern erfolgt der Anschluss aller Kabel mittels spezieller Kabeldurchführungen. Insbesondere für Kühlräume stehen weitere Ausführungen mit großer Anzeige und hohem Funktionsumfang zur Verfügung.
Fazit

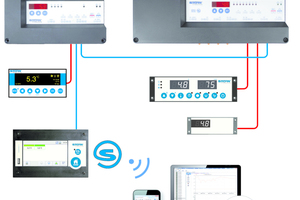

Die Splitlösung gestattet dem Kunden, zwischen verschiedenen Basis-Modulen und Anzeigeeinheiten zu wählen. Dies schließt die Einbindung in Netzwerken und damit auch den Fernzugriff ein. Die daraus resultierende Kombinationsvielfalt ermöglicht vorteilhafte und attraktive Lösungen für den Thekenbauer bis hin zum Servicemonteur.
