Ultratieftemperaturlagerung bis -110°C mit natürlichen Kältemitteln
Kaltluftkältemaschine im offenen Kreislauf
Die Lagerung von Impfstoffen oder Substanzen, die etwa bei der Herstellung von Enzymen und Blutplasma sowie der Erforschung von Krebs- oder Autoimmun-Erkrankungen genutzt werden, erfordert sehr niedrige Temperaturen von teilweise unter -80 °C. KTI-Plersch Kältetechnik bietet eine alternative Lösung für die Tieftemperaturlagerung bis -110°C an, ausschließlich mit natürlichen Kältemitteln.
Bei sehr tiefen Temperaturen kommen nur wenige Kältemittel in Betracht. Trotz eines GWP von 14800 ist das Kältemittel R23 noch immer von den Verwendungsverboten der F-Gase-VO 517/214 ausgenommen. Aufgrund der höchst klimaschädlichen
Wirkung dieses Kältemittels und der zunehmenden Sensibilität von Unternehmen im Hinblick auf ihre gesellschaftliche Verantwortung ist davon auszugehen, dass sich zukünftig immer mehr Betreiber von Ultratieftemperaturlagern für neue Lösungsansätze interessieren werden.

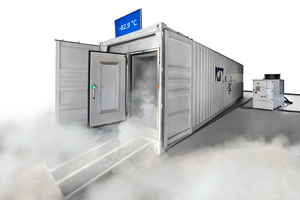

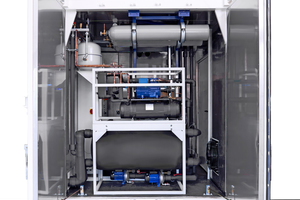

In Zusammenarbeit mit dem Ingenieurbüro Refolution Industriekälte GmbH, sowie der Secon GmbH und Mirai Intex s.r.o. wurde ein Plug and Play Konzept eines Ultratieftemperaturlagers in einem Standard 40“ Seefracht-Container realisiert (s. auch KKA 1/2022, Seite 22). Der Lagerraum wird durch eine Kaltluftkältemaschine (R729 „Luft“) im offenen Kreislauf gekühlt. Es befindet sich kein klassischer Verdampfer im Lagerraum. Dem Lagerraum vorgeschaltet ist eine aktiv gekühlte Luftschleuse, deren Temperatur bei -20°C konstant gehalten wird. Die wassergekühlte Kältemaschine R729 und die wassergekühlte subkritische R744 Kältemaschine sind in einem separaten Maschinenraum im Container untergebracht. Alle Antriebe sind drehzahlgeregelt für höchste Ansprüche an die Temperaturgenauigkeit. Damit lassen sich stufenlos Temperaturen bis zu -110 °C einstellen; auf Wunsch sind sogar Lösungen für -130 °C umsetzbar.
„Bis vor kurzem kamen für die Aufbewahrung temperaturempfindlicher Produkte noch Tieftemperaturkühlschränke zum Einsatz. Inzwischen beobachten wir aber einen Trend hin zu größeren Lagerlösungen, da sie deutlich effizienter und ausfallsicherer arbeiten“, berichtet Michael Walleter, Vertriebsleiter bei der KTI-Plersch Kältetechnik. „Konkret kann man davon ausgehen, dass Lagerräume aufgrund der Isolierdicke, der spezifischen Oberfläche – also dem Verhältnis von Außenoberfläche zum Lagervolumen –, und der größeren Kälteanlage bis zu zehnmal effizienter sind als einzelne Tieftemperaturkühlschränke.“
Kältemittel belasten Umwelt im Fall von Leckagen stark
Bei den bislang angebotenen Lösungen für größere Lagervolumina kommt meist ein kompliziertes und wartungsintensives Kaskadensystem zum Einsatz, bei dem die gewünschte Temperatur durch stufenweise verschaltete, konventionelle Kompressionskältemaschinen erreicht wird. Dabei kühlt die Kältemaschine der oberen Stufe die Kältemaschine der unteren Stufe, welche schließlich die Luft im Lagerraum kühlt. Die häufigsten Ausfälle von klassischen Kältesystemen sind Flüssigkeitsschläge im Verdichter, eine unzureichende Ölrückführung oder Feuchtigkeit im Öl durch das Eindringen von Luft in das geschlossene System bei der Wartung. Bei mehrstufigen Kältemaschinen vervielfältigt sich die Chance dieser Ausfälle über die Anzahl der Stufen und durch die Materialbelastung aufgrund der tiefen Temperaturen.
Die Tieftemperaturkühlung geht im Fall von Leckagen außerdem mit dem Austritt höchst klimaschädlicher Gase einher. „Um eine Verdampfungstemperatur von unter -85 °C zu erreichen, kommt bei der zweiten Stufe der Kaskadentechnologie fast immer das Kältemittel R23 zum Einsatz“, berichtet Thomas Frank von der Refolution GmbH. „Dieses Kältemittel besitzt ein Global Warming Potential (GWP) von 14.800. Das bedeutet, dass 1 kg durch Leckage entwichenes Kältemittel einem CO2-Äquivalent von circa 15 Tonnen entspricht.“ Da es bislang kaum Alternativen zum Erreichen dieser niedrigen Temperaturen gibt, darf R23 trotz des hohen GWP-Werts noch innerhalb einer Ausnahmeregelung eingesetzt werden. Doch die 2015 in Kraft getretene F-Gase-Verordnung der EU macht deutlich, dass umweltschädliche Kältemittel auf lange Sicht durch klimafreundlichere Alternativen ersetzt werden. Der Einsatz der Stoffe wird nach und nach limitiert und in absehbarer Zeit voraussichtlich ganz verboten. Seit 2020 sind Kältemittel mit einem GWP > 2.500 bei Neuanlagen verboten. Zudem steigen die Preise für R23 bereits deutlich, weshalb der Betrieb entsprechender Anlagen zunehmend teurer wird.
Neuartige Anlage nutzt nur Luft (R729) und CO2 (R744) als Kältemittel
Um dieser Entwicklung zuvorzukommen, bietet KTI-Plersch nun ein Ultratieftemperaturlager, das auf der von Mirai Intex entwickelten Kaltlufttechnik und dem sogenannten Joule-Kreislauf basiert. Für Temperaturen von bis zu -110 °C – bei Bedarf sind sogar bis zu -130 °C möglich – wird für die Lagerraumkühlung Luft (R729) im offenen Kreislauf und für die Schleusenkühlung CO2 (R744) im geschlossenen Kreislauf eingesetzt. Die Luft aus dem Lagerraum wird in einem Kreislaufprozess immer weiter heruntergekühlt, indem sie angesaugt, verdichtet, gekühlt und schließlich wieder entspannt wird. Dies resultiert in einer kälteren Austrittstemperatur verglichen mit der Eintrittstemperatur. Eine Verdichter-Expander-Einheit der Kaltluft-Kältemaschine, die mit ölfreier Luftlagerung nahezu verschleißfrei betrieben wird, erwirkt die entsprechende Verdichtung und Entspannung der Luft. Ein integrierter Rekuperator sorgt dafür, dass die erforderlichen tiefen Temperaturen erreicht werden können. Da dabei ein Überdruck von weniger als 1 bar herrscht, entsteht keinerlei Gefahr für Mensch und Umwelt.
Die Luftschleuse zwischen Umgebung und Tieftemperaturkammer wird auf -20 °C gekühlt, was sowohl eine Entkopplung der Temperatur als auch eine Entfeuchtung der Luft bewirkt. Die Schleusenkühlung wird mit CO2 (R744) als Kältemittel ausgeführt. Beide Maschinen – Lagerraumkühlung und Schleusenkühlung – sind wassergekühlt. Die Rückkühlung kann dabei entweder mit einem luftgekühlten Propan-(R290)-Kaltwassersatz oder auch mit vorhandenem Kühlwasser erfolgen. Wichtig ist, dass die Kaltwasserversorgung kundenspezifisch gestaltet werden kann. Durch den innovativen Ansatz unter Verwendung ausschließlich natürlicher Kältemittel hat der Kunde Planungssicherheit und ist nicht den Bestimmungen der F-Gase-Verordnung 517/2014/EU unterworfen. Natürliche Kältemittel tragen im Vergleich mit synthetischen Kältemitteln nur geringfügig zum Treibhauseffekt bei und sind daher umweltfreundlicher.
Ein weiterer Vorteil der Kaltluftkältemaschine ist, dass keine thermische Abtauung stattfindet. Bei diesem Vorgang entsteht ein großer Wärmeeintrag in die Kältekammer, der sich negativ auf die Energieeffizienz auswirkt. Anders wird bei der Lösung von KTI-Plersch verfahren: Am sogenannten „Snow catcher“ sammelt sich die Feuchtigkeit aus der Luft an Filterkerzen und bildet dort Eiskristalle. Mit einem Differenzdrucksensor wird die Beladung des Filtersystems gemessen, sodass bei einer bestimmten Vereisung ein Luftdruckstoß entgegengesetzt zur Förderrichtung der Luft ausgelöst wird. Dadurch werden die agglomerierten Eiskristalle von den Filterkerzen abgestoßen und fallen auf einen Kettentrieb, welcher das Eis hinausbefördert, wo dieses dann bei Umgebungstemperatur schmilzt. Die Filterkerzen sind redundant ausgeführt, sodass zu jedem Zeitpunkt die volle Kälteleistung zur Verfügung steht und die Raumtemperatur stabil bei +/- 0,5 K geregelt werden kann.
Integration in Standardcontainer vereinfacht Transport
Ausschlagend für eine hohe Energieeffizienz ist jedoch nicht allein der neuartige Ansatz zur Erzeugung ultratiefer Temperaturen. Um eine besonders sparsame und praxistaugliche Anlage zu realisieren, nutzte KTI-Plersch seine Erfahrung aus weltweit umgesetzten Projekten in der Kältetechnik. Seit vielen Jahren bewährt hat sich dabei, die Anlagen in einen Standardcontainer zu integrieren. Das vereinfacht beispielsweise den Transport, da sich die fertiggestellten Lösungen ganz einfach per Schiff, Zug oder Lkw zum finalen Einsatzort transportieren sowie im Bedarfsfall genauso schnell wieder abtransportieren lassen. Von großer Bedeutung war auch die Auswahl der Materialien und Beschaffenheit der Komponenten: „Die sehr niedrigen Temperaturen können Materialermüdungen zur Folge haben“, erklärt Walleter. „Gleichzeitig gibt es nur wenige Hersteller, die ihre Materialien überhaupt für den Einsatz bei so niedrigen Temperaturen freigeben, weshalb die Baustoffauswahl beispielsweise für die Isolierpaneele vor allem auf eigenen Erfahrungswerten beruht.“

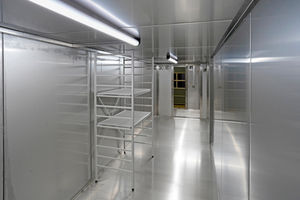

Im Falle des Ultratieftemperatur-Lagersystems entschied sich KTI-Plersch außerdem dafür, ein Box-in-Box-System umzusetzen. Das bedeutet, dass bei Betreten des Containers selbst lediglich -20 °C herrschen. Die ultratiefen Temperaturen werden dagegen in einer weiteren, an die Luftschleuse angeschlossenen Kammer innerhalb des Containers realisiert. Weiterhin wird die gesamte innere Kammer von der -20 °C kalten Luft umströmt. Dadurch kann der Eintrag von Wärme und Luftfeuchtigkeit beim Öffnen der Tür zur Kältekammer und in der Folge der Stromverbrauch auf ein Minimum begrenzt werden. Dies gilt auch, wenn beispielsweise die Kälteanlage ausfällt. Da die Kammer mit Temperaturen um -80 °C nicht direkt mit der Außenwelt in Berührung kommt, wo für gewöhnlich zumindest leichte Plusgrade herrschen, dauert es länger, bis sich die Kammer aufheizt. Höhere Wärmeverluste und Schäden an den gelagerten Produkten können so über mehrere Stunden hinweg zuverlässig vermieden werden. Bei größeren Stromausfällen ist es möglich, die Anlage an einen Dieselgenerator anzuschließen.
Studie bestätigt hohe Effizienz der Kaltlufttechnik
Die Steuerung der Anlage erfolgt über die seit Jahren bei Projekten von KTI-Plersch eingesetzte und bewährte S7-1200 von Siemens sowie über zwei 7“-HMI-Touchpanels. Alle Messwerte werden automatisch geloggt und können unter anderem über eine gesicherte VPN-Verbindung mit einem Webbrowser grafisch aufbereitet und abgefragt werden. „Um möglichst schnell Sicherungsmaßnahmen ergreifen zu können, löst die Steuerung bei Überschreiten eines vorher festgelegten Temperatur-Schwellenwertes automatisch einen Vor-Alarm und einen Haupt-Alarm aus“, erläutert Frank.
„Die Kaltluftmaschine besitzt außerdem eine eigene Steuerung inklusive Touchpanel, die über eine ProfiNET-Schnittstelle mit der KTI-Steuerung kommuniziert. Generell konstruieren wir die kundenspezifisch entwickelten Anlagen in enger Kooperation mit verschiedenen Partnern aber so, dass eine möglichst hohe Ausfallsicherheit gegeben ist und das System zu jeder Zeit effizient arbeitet.“
Dieser Anspruch von KTI-Plersch wurde kürzlich von unabhängiger Seite bestätigt: Eine Studie, die in Kooperation mit dem Ingenieurbüro Refolution Industriekälte GmbH und der Hochschule Karlsruhe entstand, verglich verschiedene Tieftemperatur-Technologien miteinander. „Die Ergebnisse zeigen auf, dass die Kaltlufttechnik im Volllastfall bei -80 °C circa 10 Prozent effizienter im Vergleich zu gängigen Kaskadentechnologien ist – bei Teillast sogar sehr häufig um bis zu 30 Prozent. Damit ist die Kaltlufttechnik sowohl in ökologischer als auch in ökonomischer Sicht zukunftsfähig“, so Walleter abschließend.
