Zentrallüftungsgeräte in Hygieneausführung
Partikelarme Luft für die Tablettenfabrikation
Bild: BerlinerLuft Technik GmbH
Bild: BerlinerLuft Technik GmbH
Bild: BerlinerLuft Technik GmbH
Bild: BerlinerLuft Technik GmbH
SOL – in diesen drei Buchstaben stecken nicht nur 90 Millionen Euro Gesamtinvestitionsvolumen, sondern auch das geballte Know-how für hochkomplexe Fertigungstechnologien von Medikamenten. SOL ist die Solids-Launch-Fabrik des Pharmaherstellers Boehringer Ingelheim. Die Tablettenfabrik steht am Hauptsitz in Ingelheim am Rhein, in der Nähe von Mainz. Seit Oktober 2021 werden dort alle Neueinführungen von Arzneimitteln in Tablettenform (Solida) für die globale Markteinführung hergestellt. Für partikelarme Luft in den Produktionsräumen sorgen sechs Lüftungsgeräte der BerlinerLuft Technik GmbH. Diese wurden – entsprechend für den Einsatz in der Pharmaindustrie – in Hygieneausführung geliefert und sind mit der hocheffizienten Wärmerückgewinnung EcoCond ausgestattet.
Boehringer Ingelheim zählt weltweit zu den 20 führenden Pharmaunternehmen und verzeichnete 2021 Umsatzerlöse von knapp 20,6 Milliarden Euro. Rund 52.000 Menschen arbeiten für das Unternehmen rund um den Globus. Der Stammsitz Ingelheim ist der weltweit größte Produktionsstandort. Alle neuen Wirkstoffe und Arzneimittel während der Markteinführungsphase werden dort produziert.
Die Solids-Launch-Fabrik SOL (Solida, also feste Formen von pharmazeutischen Produkten) ist das Herzstück für die globalen Markteinführungen pharmazeutischer Innovationen von Boehringer Ingelheim. Auf einer Grundfläche von 2.800 m2 entstand in Ingelheim am Rhein auf drei Etagen einer der modernsten Betriebe des Unternehmens. Im Untergeschoss befinden sich Technik- und Lagerräume sowie Umkleiden; im Obergeschoss weitere Technik-, Büro- und Sozialräume. Die Produktion liegt im Erdgeschoss. Auf zwei Produktionslinien für kleinere und mittlere Chargengrößen kann unter anderem für klinische Studien und die Markteinführung produziert werden.
Partikelarme Luft für die Produktion

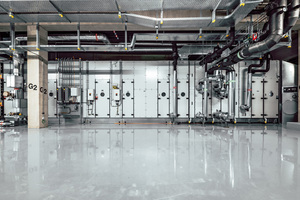

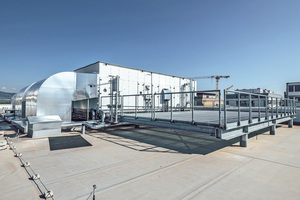

Für die Produktion neuer Arzneimittel braucht es ein hygienisch reines Produktionsumfeld. Sechs Lüftungsgeräte (Zu- und Abluft) der BerlinerLuft Technik sorgen für partikelarme Luft in den Produktionsräumen der Tablettenfabrik. Sie arbeiten mit einem Gesamtvolumenstrom von 324.000 m3/h. Zwei Zuluftanlagen mit je 67.500 m3/h Gesamtvolumenstrom liefern partikelarme Luft für den Reinraum. Eine kleinere Zuluftanlage mit 30.000 m3/h Gesamtvolumenstrom versorgt den unklassifizierten Bereich außerhalb des Reinraums, wie Büroräume oder Flur. Darüber hinaus lieferte das Berliner Unternehmen auch 10.000 m2 Lüftungskanäle und Formteile. „Es war eines unserer größten Projekte im Pharmabereich als Systemlieferant“, verdeutlicht Uwe Speidel, Gebietsverkaufsleiter Süd Klimatechnik bei der BerlinerLuft Technik.
Hoher Luftwechsel für perfekte Luftqualität im Reinraum
„In der Pharmaindustrie ist das Thema ‚Luftqualität‘ natürlich essenziell. Je höher die Reinraumklasse, desto weniger Partikel dürfen in der Luft enthalten sein“, verdeutlicht Hans-Peter Berg, Teilprojektleiter für TGA (SOL) und Gewerkeverantwortlicher in Raumlufttechnik bei Boehringer Ingelheim. Der Pharmahersteller fertigt in seiner Solids-Launch-Fabrik in Reinheitsklasse ISO 8 bzw. Reinraumklasse D. Dementsprechende Anforderungen mussten auch die Lüftungsgeräte erfüllen.
Die Reinraumklasse D schreibt einen sechsfachen Mindestluftwechsel pro Stunde vor. „Im Betrieb fahren wir allerdings einen höheren Luftwechsel“, unterstreicht Berg. Während arbeitsfreier Zeit wird der Luftwechsel reduziert. „In der Solids-Launch-Fabrik arbeiten wir im Einschichtbetrieb in einer fünf-Tage-Woche. Sind unsere Mitarbeiterinnen und Mitarbeiter zuhause, senken wir den Luftwechsel ab. Das spart Strom sowie Kühl- und Heizenergie“, so Berg weiter. Der Luftvolumenstrom jedes einzelnen Produktionsraumes lässt sich über die Gebäudeleittechnik einstellen.
Lüftungsanlagen in Hygieneausführung

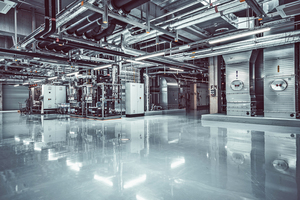

Die Zuluftanlagen für die Smart Factory bei Boehringer Ingelheim wurden in Hygieneausführung gefertigt. Unter anderem Böden und Klappen sind dabei in Edelstahl ausgeführt. Außerdem arbeiten die Zuluftanlagen mit 100 % Außenluft. „In der Pharmaindustrie ist das der Standard. Seit Covid-19 nimmt die Anfrage nach Lüftungsanlagen mit 100 % Außenluftzufuhr auch in anderen Bereichen zu“, betont Uwe Speidel. Die BerlinerLuft Technik GmbH fertigt ihre raumlufttechnischen Anlagen stets projekt- und kundenbezogen in ihrem CompetenceCenter Klimatechnik in Bexbach (Saarland).
RLT-Anlagen mit Wärmerück-
gewinnung
Eine weitere Anforderung an die Lüftungsanlagen war die Reduzierung des Energieverbrauchs durch ein Wärmerückgewinnungssystem. „Wir mussten einen Wirkungsgrad von größer oder gleich 70 % erreichen – das war die Vorgabe von Boehringer Ingelheim. Klar, denn jedes Prozent Wirkungsgrad weniger kostet später viel Geld. Ein hoher Wirkungsgrad ist nicht nur kosten-, sondern auch umweltschonend“, so Speidel. Die raumlufttechnischen Anlagen in der Solids-Launch-Factory sind daher mit dem EcoCond-System der BerlinerLuft Technik ausgestattet.
EcoCond und EcoCond+ sind energieeffiziente Wärmerückgewinnungssysteme zum Heizen und Kühlen. Die sparsame Betriebsweise des Systems senkt nachweislich die Lebenszykluskosten raumlufttechnischer Anlagen. Durch die Trennung der Luftströme sind auch im Störfall die Stoff- und Brandübertragung ausgeschlossen. Damit eignet sich das System besonders für den Einsatz in Anlagen, in denen keine Keime, Gerüche, Feuchtigkeit, Schadstoffe und sonstige Kontaminationen übertragen werden dürfen. Das gilt ebenso für Umgebungen mit aggressiven Medien oder Prozessabwärme.
Langjährige Zusammenarbeit
Es war nicht das erste Mal, dass bei einem Projekt von Boehringer Ingelheim raumlufttechnische Anlagen der BerlinerLuft Technik zum Einsatz kamen. Bereits seit über 30 Jahren beliefert das Unternehmen aus Berlin den Pharmahersteller mit ihren Anlagen. Boehringer Ingelheim hat bereits weitere Projekte am Standort Ingelheim am Rhein in Planung.
