Eis wird luftig, Schokolade warm
Druckluft-Kompressoren und Abwärmenutzung der Kälteanlage
Durch die Ausweitung der Eisproduktion stieß die Druckluftstation der DMK Ice Cream in Waldfeucht an ihre Grenzen. Die Suche nach einer Lösung, die gleichzeitig effizient sein sollte, ergab ein Konzept mit drei drehzahlgeregelten Schraubenkompressoren. Diese können jetzt 50 % mehr Luft liefern als die alte Station – verbrauchen dabei aber nur ein Drittel mehr Energie. Durch den Anschluss der neuen Verdichter an die Wärmerückgewinnung spart DMK zusätzlich etwa 745 MWh Wärmeenergie pro Jahr.
„Cremiges Eis braucht Luft“, sagt Andreas Jentgens, als er durch die Eisfabrik in Waldfeucht führt. In einer Maschine neben ihm wird gerade die Mixtur für Eis am Stiel verarbeitet: Die Zutaten werden mit Luft aufgeschlagen und gleichzeitig gekühlt. „Für ein gutes Eis sind viele Parameter genauestens einzuhalten“, erklärt Jentgens, der am Standort die technische Infrastruktur der Produktion betreut. „Und erst durch den Lufteinschlag wird das Eis cremig und erhält seine typische Konsistenz.“
DMK Ice Cream produziert in Waldfeucht Eis am Stiel, Becher-, Hörnchen- und Waffeleis für mehrere Handelsketten. 70 % werden exportiert, ein Großteil nach Australien. An insgesamt fünf Linien mit zugehörigen Verpackungsstrecken kann in der Eisfabrik gleichzeitig produziert werden. „Der Output beträgt pro Linie derzeit etwa 38.000 Eis pro Stunde – vor 2002 waren es noch ungefähr 8.000“, veranschaulicht Jentgens den Produktivitätszuwachs der Firma. Aufgrund der steigenden Nachfrage wurden die Taktzeiten erhöht. Und damit stieg auch der Bedarf an Druckluft. Eines nicht fernen Tages soll sogar an acht Linien produziert werden.
Luft für Eismaschinen und Verpackungsanlagen
Während das Eis mit spezieller Reinstluft aufgeschlagen wird, die über einen speziellen Druckluft-Katalysator aufbereitet wird (der sämtliche Kohlenwasserstoffe in der Luft in Kohlendioxid und Wasser zerlegt und damit unschädlich macht), brauchen die Zylinder und Armaturen der Verpackungsanlagen „normale“ Druckluft. DMK unterhält für Reinst- und Arbeitsluft zwei Netze: etwa 30 % des Bedarfs entfällt auf die Reinstluft, 70 % auf die Arbeitsluft. Die Anlage für das Hörncheneis ist einer der größten Druckluftverbraucher im Werk. „Mit den vier Kompressoren, die bis dato die Produktion versorgten, kamen wir in den letzten Jahren immer mehr an unsere Grenzen“, sagt Jentgens. „Zu dem Zeitpunkt, an dem wir uns nach einer neuen Druckluftstation umgesehen haben, liefen alle Maschinen fast ständig in Volllast. Einen Ausfall konnten wir uns nicht erlauben!“ Auch ein Stillstand durch eine Wartung war zu den Produktionszeiten nicht mehr möglich. Es wurde also Zeit, die Druckluftversorgung auf sichere Füße zu stellen.
„Als DMK Ice Cream uns ansprach, war uns klar, dass wir bei der Auslegung einer neuen Druckluftstation nicht nur den höheren Luftbedarf bedienen, sondern ebenso Zuverlässigkeit und Energieeffizienz in den Blick nehmen mussten“, sagt Dirk Finders, geschäftsführender Gesellschafter der Günter Finders GmbH. Der Drucklufthändler ist autorisierter Vertriebspartner von Atlas Copco (www.atlascopco.de) und sitzt in Herzogenrath – nur etwa eine halbe Stunde von Waldfeucht entfernt. „Die Messungen an der bestehenden Anlage zeigten über 700 Last-Leerlauf-Zyklen der drei ungeregelten Kompressoren pro Woche. Häufig arbeiteten sie im Leerlauf. Insgesamt wurde schlichtweg zu viel Energie für zu wenig Luft aufgewandt“, befand Finders. Zusammen liefen die Kompressoren etwa 500 Stunden pro Woche und erzeugten dabei 171.000 m3 Luft. Nur eine der vier Maschinen war mit einer Drehzahlregelung ausgestattet.
Stromrechnung sinkt um 37.000 €/a
„Wir wussten, dass das viel besser geht“, sagt Sven André Reinartz, ebenfalls Finders-Geschäftsführer, selbstbewusst. „Wir haben den Bedarf unter Zuhilfenahme der modernsten verfügbaren Technik von Atlas Copco simuliert und konnten Energieeinsparungen von über 20 % versprechen. In unserer Kalkulation waren das jährlich über 37.000 € weniger auf der Stromrechnung.“ Das überzeugte auch den Energiemanager des Eiskremherstellers, so dass das Unternehmen von Finders eine neue Station mit drei drehzahlgeregelten Schraubenkompressoren der Baureihe „GA VSD+“ von“ Atlas Copco konzipieren ließ.

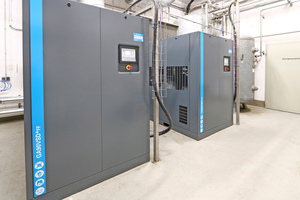

Seit Dezember 2017 erzeugen sie die gesamte Produktionsluft, die über drei Ringleitungen an die Verbraucher in der Halle verteilt wird. „Die zwei ‚GA 90 VSD+ FF‘ und ein ‚GA 55 VSD+ FF‘ sind Kompressoren der neuesten Generation“, sagt Finders. Sie stellten die Druckluft so effizient bereit, dass die Verantwortlichen schon bald vom geringen Energieverbrauch begeistert gewesen seien. Und da seien die tatsächlichen Zahlen aus der Wärmerückgewinnung, die später an den Kompressoren installiert wurde, noch gar nicht eingerechnet gewesen. „Wir haben unserem Angebot aber eine ebenfalls durch Simulation errechnete Größenordnung beigefügt“, erklärt Reinartz. „Die liegt bei etwa 79 % der aufgewendeten elektrischen Energie, so dass DMK hier am Standort pro Jahr 745 MWh Wärmeenergie zurückgewinnen und damit einsparen kann.“
Drehzahlgeregelte Kompressoren für schwankenden Bedarf
Doch zurück zu den Kompressoren. Die hohe Effizienz der neuesten „GA“-Baureihe ergibt sich aus mehreren Faktoren. So weist das „+“ im Typenschild auf die Bauweise mit einem Permanentmagnetmotor und weiteren konstruktiven Verbesserungen im Vergleich zu den Vorgängermodellen hin, wodurch sie noch einmal an Effizienz gewonnen haben. Hinzu kommt die Drehzahlregelung des Kompressorenantriebs, bei Atlas Copco erkennbar am Kürzel VSD (für „Variable Speed Drive“). Drehzahlgeregelte Motoren können die Bedarfsschwankungen in der Produktion deutlich besser ausgleichen: „Die Motordrehzahl wird automatisch an den Luftbedarf angepasst, so dass immer nur so viel Druckluft produziert wird, wie die Fertigung gerade benötigt“, erklärt Dirk Finders.
Bis zu 100.000 Eis pro Stunde
Eine übergeordnete Steuerung, das Energiesparsystem „ES 6“, hilft bei der gleichmäßigen Auslastung der Kompressoren. „Die Grundlast liefern der ‚GA 55 VSD+ FF‘ und einer der beiden 90-kW-Kompressoren“, sagt Finders. „Eine Maschine ist also redundant, so dass die Produktion vor Ausfällen geschützt ist.“ Mit dieser Konstellation sei DMK Ice Cream auch für Produktionsspitzen und -anstiege gut aufgestellt. „100.000 Eis pro Stunde können wir mit der neuen Druckluftstation locker bewältigen“, sagt Andreas Jentgens.
Ein Blick in die Messungen mit der neuen Anlage zeigt, dass sich die Leerlaufstunden auf null reduziert haben. „Statt 500 Stunden laufen die neuen Kompressoren pro Woche zusammen nur insgesamt 298 Stunden“, betont Jentgens. „Für dieselbe Luftmenge verbrauchen die neuen Kompressoren außerdem etwa 22 % weniger Energie als die alte Anlage.“ Denn die früher installierten vier Wettbewerbsmaschinen kamen zusammen auf 182 kW Leistung und fuhren oft am Anschlag. Heute kommt das Unternehmen in der Regel mit 90 kW + 55 kW = 145 kW Leistung aus, was rechnerisch gut 20 % weniger sind.
Zwei Luftqualitäten für zwei Netze
Die Kompressoren speisen zwei Druckluftbehälter mit 2000 l und 5000 l Volumen. Von diesen aus geht die Luft durch verschiedene Filtersysteme, die sie für ihre jeweilige Aufgabe aufbereiten. Druckluft der Reinheitsklasse 1, die für die Eismaschinen benötigt wird, durchläuft einen Vorfilter und dann den Luftzerleger, der alle Bakterien und Aerosole bei 150 °C verbrennt, sowie einen Feinfilter. An die Arbeitsluft, die die Pneumatikventile und -Drehzylinder in den Verpackungsmaschinen betreibt, sind die Qualitätsansprüche nicht ganz so hoch. Ein Aktivkohlefilter ist den beiden Ringleitungen für die Arbeitsluft vorgeschaltet. „Die GA-Kompressoren mit dem Kürzel ‚FF‘ – für ‚Full Feature‘ – sind ab Werk mit einem integrierten Trockner sowie einem Öl-Wasser-Abscheider ausgerüstet“, erklärt Dirk Finders. Die Druckluft, die die Filter durchlaufe, sei also bereits vorbehandelt.
Wärmerückgewinnung für Tanks

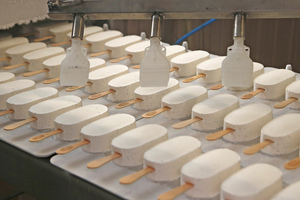

Nach dem Aufschlagen der Milchmixtur mit Reinstluft zur cremigen Masse wird diese aus der Eismaschine zu einer Formdüse gefördert. Das Eis wird hindurchgepresst, ein Metallfaden schneidet die Portionen ab, zeitgleich wird ein Holzstiel eingeschossen. Das Stiel-Eis landet dann auf geeisten Blechen, die in einen Froster gefördert werden. Es hat schon seine endgültige Form, muss aber bei -40 °C schnell heruntergekühlt werden, damit es fest genug für die Verpackung ist. „Die Eismasse ist vorher noch pastös“, erklärt Jentgens und zeigt, dass Eis und Stiel noch nicht zusammenhalten – der Stiel lässt sich vor der Kühlung einfach aus dem Eis herausziehen. Nach dem Gefriervorgang wird das Eis mit Schokolade überzogen, die, damit sie gut zu verarbeiten ist, 45 °C warm sein muss.
Bei der Temperierung der Schokoladentanks kommen seit Kurzem auch die neuen „GA“-Kompressoren ins Spiel. „Die drei Maschinen waren alle ab Werk für die Wärmerückgewinnung vorbereitet, sodass wir sie sehr einfach an unser System anschließen konnten“, erklärt der ausgebildete Kälteanlagenbauer Jentgens. „2015 haben wir eine NH3-Kälteanlage angeschafft und hierfür eine Wärmerückgewinnung installiert. Ca. 130 m³ Wasser im Heizsystem erwärmen wir damit auf etwa 60 °C.“ Dabei werde die Wärme von insgesamt 16 Schraubenverdichtern zurückgewonnen: den Kältemaschinen und den neuen Kompressoren. „Jährlich können wir auf diese Weise allein über die Kompressoren 745.000 kWh Energie zurückgewinnen“, betont Jentgens, der die Wärmerückgewinnung nahezu in Eigenregie installiert hat. Die Abwärme der Kältemaschinen und Kompressoren nutzt DMK für die Gebäude- und die Fußbodenheizung, die Vorwärmung von Brauchwasser und eben um die beiden Schokoladen-Tanklager zu temperieren. „Durch die höhere Effizienz der Kompressoren und die Wärmerückgewinnung hat sich die komplette neue Druckluftstation binnen eines Jahres amortisiert“, sagt Jentgens. „Die Regelung über das Energiesparsystem ‚ES 6‘ ist super. Die Maschinen arbeiten immer am effizientesten Betriebspunkt.“
Erweiterungen geplant
Nach einem Jahr in Betrieb ist man bei DMK mit der Ersparnis durch die Atlas-Copco-Lösung hochzufrieden. „Einen der Kompressoren aus der alten Station, den wir erst 2012 angeschafft hatten, konnten wir noch gut verkaufen“, freut sich Jentgens. Die Zusammenarbeit mit der Günter Finders GmbH habe so reibungslos geklappt, wie man es selten erlebe. „Selbst im Urlaub war der Servicemitarbeiter erreichbar und hat uns bei Fragen geholfen“, betont Andreas Jentgens. Und die technische Leitung habe kostenlos auch einen Fremd-Kompressor in das Fernüberwachungssystem „SmartLink“ hineinprogrammiert, das von DMK genutzt wird. Dieser Kompressor speist einen Stickstofferzeuger, um das Lager zu inertisieren.

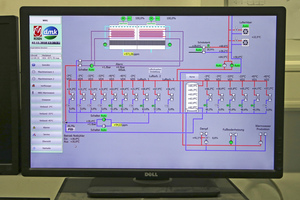

„SmartLink“ ist eine Software von Atlas Copco, mit der sich Kunden jederzeit über den Status ihrer neuen Druckluftstation informieren können. Das Programm überwacht die Kompressoren in Echtzeit, wertet anfallende Daten aus und meldet Wartungsbedarf. Auch auf dem Smartphone des technischen Leiters gehen bei Störungen entsprechende Meldungen ein. „Zu unserer Philosophie gehört es aber, dass es keine Ausfälle geben darf. Wir haben viele Kunden, bei denen wir regelmäßig nach dem Rechten sehen. Damit wir langsam, aber weiterhin stetig wachsen, setzen wir auf zufriedene Kunden, die wiederkommen“, betont der Geschäftsführer.
Und so kommt dann vielleicht auch DMK Ice Cream wieder, wenn die geplante Fabrikerweiterung Realität wird. „Das wird aber noch etwas dauern“, sagt Andreas Jentgens. „Denn allein die Planung und der Bau einer neuen Mixküche ist sehr aufwendig: Wir brauchen viele Tanks für Zucker, Milch, Molke, Glukose etc. Die Rohstoffe müssen sachgerecht gelagert werden, wir brauchen ein Kühlhaus für die Aromen – und dann auch eine neue Kälteanlage und eigene Druckluft-Station.“ Jentgens rechnet mit mindestens vier Jahren bis zur Umsetzung. Immerhin: Das Feld neben dem Firmengelände ist schon gekauft.
