Energieeffizienz zum Einbauen

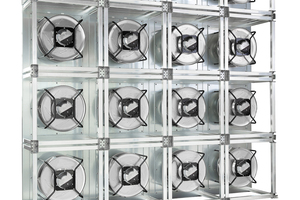

Wenn eine Lüftungsanlage rund 15 Jahre alt ist oder die Anforderungen an sie steigen, gibt es zwei Möglichkeiten: Entweder ersetzt der Betreiber die gesamte Lüftungsanlage durch eine neue oder er rüstet die Lüftungseinheiten mit leistungsstärkeren und effizienteren Ventilatoren auf. Der Austausch des gesamten RLT-Systems scheitert häufig an beengten Platzverhältnissen und kann zudem sehr zeitaufwändig und teuer sein. Hier kommt das Retrofit ins Spiel. Der Wechsel auf neue Ventilatoren spart nicht nur eine Menge Energie, sondern macht Bestandsanlagen auch langlebiger und leiser. Der platzsparende, parallele Einbau mehrerer kleiner Ventilatoren in einer Ventilatorwand, ein sogenanntes „FanGrid“ (Bild 1), erleichtert darüber hinaus die Montage und Wartung und schützt die Anlage vor Ausfällen: Gibt es Probleme mit einem Ventilator, gleichen die anderen seine Leistung aus.

Mit den richtigen Daten zum Erfolg

Wie läuft ein Retrofit genau ab? Vor der Umsetzung steht dessen solide Planung. Eine gute Ausgangsbasis für alle weiteren Betrachtungen ist der statische Wirkungsgrad, der sich aus der Druckdifferenz, der elektrischen Leistungsaufnahme und dem Volumenstrom der Anlage berechnen lässt (Bild 2). Um mit einem Upgrade das letzte bisschen aus der Anlage herauszuholen, ist zunächst eine genaue Messung des Ist-Standes unerlässlich. Verlässt man sich allein auf die Angaben des Herstellers oder auf frühere Messprotokolle, entsprechen diese oft nicht mehr dem aktuellen Verwendungszweck der Anlage und sind dadurch zu ungenau. Eine neue Messung kann hingegen auch Druckverluste vor dem Messpunkt im Lüftungskanal oder Einbauverluste erfassen. Andernfalls schleicht sich eine Fehlertoleranz von bis zu 10 bis 20 % ein, da man davon ausgeht, dass ein Ventilator viel weniger Leistung bringen muss, um den Volumenstrom zu erreichen (Bild 3). Dementsprechend wird der Wert des Wirkungsgrades und auch die Zeit bis zur Amortisierung positiv verfälscht.

Die Umgebung im Blick

Sind die Leistungsdaten erfasst, geht es an die Auswahl des geeigneten Ventilators. Doch eine Lüftungsanlage ist mehr als das. Deswegen sollte sowohl die gesamte Anlage als auch die Umgebung in die Planung des Retrofits einbezogen werden. Allein der Standort des Gebäudes ist ein wichtiger Faktor. An der Küste herrschen beispielsweise ein anderer naturgegebener Luftdruck sowie eine andere Luftdichte, mit der der Ventilator arbeiten muss, als beispielsweise in alpinen Regionen. Hier ist es sinnvoll, Temperatur, Feuchte und Höhenlage spezifisch zu berücksichtigen.

Hinzu kommt die elektrische Einbindung vor Ort. Moderne Ventilatoren werden heute häufig entweder analog über ein 0-10-Volt-Signal oder über eine MODBUS-RTU-Schnittstelle angesteuert. Hier gilt es zu prüfen, ob diese Möglichkeit zu den Gegebenheiten vor Ort passen und falls nicht, eine passende Schnittstelle zu implementieren.

Auch die generelle Netzversorgung spielt eine wichtige Rolle, denn die neuen Ventilatoren bringen neue Power: Wird ein AC-Ventilator gegen einen EC-Ventilator getauscht, reduziert sich die induktive Last und gleichzeitig erhöht sich die kapazitive Leistung. Bei Rechenzentren, Krankenhäusern oder anderen Anlagen, die mit einer Notstromversorgung betrieben werden, können Stromspitzen dann zu Problemen führen. Hier bietet sich die Wahl eines EC-Ventilators mit Aktiv-PFC an, der dem entgegensteuert.

Einbau nach Maß

Beim Einbau der neuen Ventilatoren können Bauteile, die nicht mehr benötigt werden, aus der Anlage entfernt werden. Dazu gehören beispielsweise Querschnittsverengungen des Luftkanals. Auf die Dichtungen im Lüftungsraum ist aufgrund der neuen Funktionsweise der Ventilatoren besonders zu achten (Bild 4). Denn nach dem Tausch eines Trommelläufers im Spiralgehäuse durch einen direktgetriebenen „RadiPac“-Ventilator ändert sich der Betriebspunkt im Lüfterraum. Das Druckschott muss in den meisten Fällen weiter vorgezogen werden. Dadurch wird der Einbauraum, der vorher eine Unterdruckkabine war, zu einem Hochdruckbereich. Eine einfache kleine Dichtung, die die Tür heranzieht, reicht da nicht mehr.

Jedes Retrofit endet, wie es begonnen hat: mit einer Messung. Nur so lässt sich sicher bestimmen, welche Energieeinsparung erzielt werden konnte. Im Durchschnitt rechnet man dabei mit 60 bis 70 % weniger Energieverbrauch als zuvor und Amortisationszeiten von zwei bis drei Jahren. Deshalb sollte ein Retrofit nicht zu kurzfristig gerechnet werden. Was zunächst Geld und Aufwand kostet, kann schnell wieder reingeholt werden und spart im Anschluss Tag für Tag Geld und Energie.

Gezielt reguliert, äußerst effizient

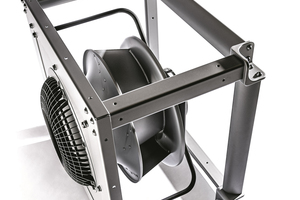

Für den richtigen Dreh hinsichtlich der Energieeffizienz sorgen zwei wichtige Aspekte: modernste EC-Technologie und die bedarfsgerechte Drehzahlregelung. Radialventilatoren wie die „RadiPac“-Reihe von ebm-papst (Bild 5) vereinen beides. Seit Jahren ist ebm-papst Vorreiter in der energieeffizienten EC-Technologie, die Motorwirkungsgrade von 90 % zum Produktstandard macht. In der Strömungstechnik werden damit beim Laufrad der Ventilatoren zudem statische Wirkungsgrade von bis zu 75 % erreicht. Unter typischen Randbedingungen haben die Ventilatoren so eine Lebensdauer von 80.000 bis 100.000 Stunden. Sind sie zudem mit integrierter Schwingungssensorik ausgestattet, können ihnen in „FanGrids“ auch kritische Schwingungsresonanzen benachbarter Ventilatoren nichts anhaben.

Hinzu kommt, dass die Ventilatoren individuell auf die Anwendung angepasst werden können und nur die Leistung abrufen, die sie jeweils wirklich brauchen – beispielsweise von maximaler Leistung am Tag zu 20 % Leistung in der Nacht. Dadurch sind über das Jahr betrachtet Energieeinsparungen von 30 bis 40, manchmal auch bis 50 % möglich – das tut auch der Umwelt gut und ist ein wichtiger Schritt zu mehr Nachhaltigkeit. Da es sich um direktgetriebene Ventilatoren ohne Riemen handelt, gibt es keinen Abrieb: Die Anlage bleibt sauber und sorgt für eine höhere Luftqualität. Zusammen mit der genauen Regulierung der Temperatur erhöht dies auch die Zufriedenheit der Menschen, die in den belüfteten Gebäuden arbeiten oder ihre Freizeit verbringen.
