Vattenfall

Tonnenschwerer Riesenventilator

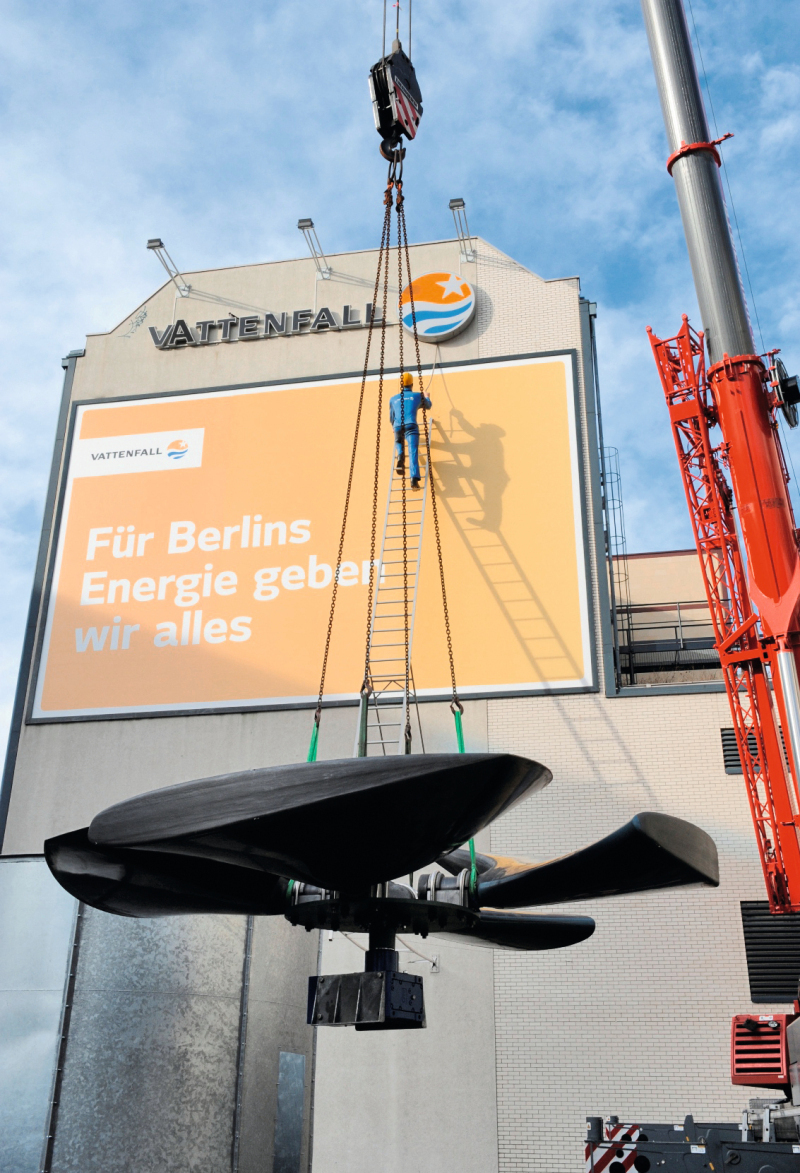

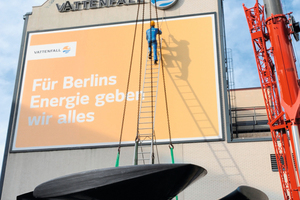

Ein Kran musste den 1,2 t schweren Riesenventilator 30 Meter in die Höhe heben, ihn durch das geöffnete Dach der Vattenfall-Kältezentrale bugsieren und sanft im künftigen Kühlturm absetzen. Die vier Rotorblätter mit einem Gesamtdurchmesser von 5 m sorgen für die Belüftung eines neuen Kühlturms. Er wird als achter Kühlturm Wasser für die Fernkälte im Herzen Berlins kühlen.
13 Kältemaschinen mit 44 MW erzeugen Kälte für rund 10 000 Büros und 1000 Wohnungen. Die Kältezentrale erzeugt die Kälte mittels Absorptionskältemaschinen hauptsächlich aus Fernwärme, die aus dem Heizkraftwerk Mitte stammt. Den restlichen Kältebedarf decken Kompressionskältemaschinen.
In Spitzenzeiten können bis zu 5300 m3/h 6 °C kalten Wassers über ein Fernkältenetz zum Kunden fließen. Hat sich das Wasser durch die Kühlung vor Ort auf rund 12 °C erwärmt, wird es über einen Rücklauf wieder zurück in die Kältezentrale geleitet und dort wieder gekühlt.
