Zertifizierung: Sicherheit und belastbare Produktdaten
Prüfstand für CO2-Anlagen beim TÜV Süd
Der Einsatz von R-744 (CO2) als Kältemittel hat sich in der Industrie etabliert. Die Anzahl neuer Anlagen wächst stetig. Es besteht kein Zweifel daran, dass CO2-Kühlaggregate und CO2-Gaskühler die Zukunft der Wärmeübertragertechnologie sind: R-744 eignet sich aufgrund seiner nicht brennbaren und nicht explosiven Eigenschaften sowie seiner geringen Umweltbelastung (GWP = 1) hervorragend als Ersatz für HFKW.
Damit R-744 seinen Platz als echter Ersatz für HFKW einnehmen kann und nicht als „grüne Spielerei“ angesehen wird, müssen CO2-Kühlaggregate und CO2-Gaskühler hohe und zuverlässige Leistungen sicherstellen. Sie sind entscheidend, um die erwarteten Leistungen der Kälteanlagen zu erreichen und den Gesamtenergieverbrauch auf den prognostizierten Werten zu halten.
Eine Zertifizierung der Anlagen durch Dritte bietet sowohl diese Sicherheit als auch belastbare Produktdaten. Die Zertifizierung überprüft unparteiisch die Angaben der Hersteller, um sicherzustellen, dass die vorgesehene Kapazität mit der tatsächlichen Leistung übereinstimmt. Das bedeutet, dass Planer, Konstrukteure, Käufer, Installateure und Endnutzer sicher sein können, dass zertifizierte Produkte wie erwartet funktionieren und zuverlässige Systemeffizienz bieten.
Welche Auswirkungen es haben kann, wenn Anlagen mit ungenauen Leistungsdaten ausgelegt werden, zeigt ein Beitrag in der KKA Sonderausgabe „Gewerbekälte“ 2023 ab Seite 52 (Kurzlink: https://t1p.de/KKA4-23LU-VE).
Wegen der besonderen Eigenschaften von R-744 musste Eurovent Certita Certification ein spezielles Leistungsbewertungsverfahren für CO2 einführen, das mit einem neuen, hochmodernen Prüfstand im „Kompetenzzentrum für Kälte- und Klimatechnik“ des TÜV Süd entwickelt wurde.
Eurovent-zertifizierte Leistung (ECP)
Am Eurovent-Programm für zertifizierte Leistung für Wärmeübertrager (HE) sind die wichtigsten Hersteller auf dem Markt beteiligt. Das Programm, das auf einem freiwilligen Ansatz basiert, zertifiziert die Leistung des Produkts unparteiisch – sowohl durch Software-Validierung also auch Produktprüfung in einem unabhängigen Labor, mit speziellen Leistungselementen für CO2-Verdampfer und für CO2-Gaskühler.

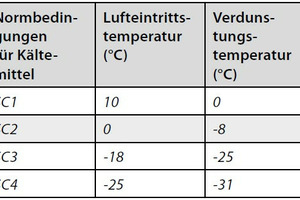

Die zertifizierten Leistungsdaten des CO2-Verdampfers umfassen:
Standardleistung [kW]
Leistungsaufnahme [W]
Energiekennwert R [-]
Energieklasse [-]
Luftvolumenstrom [m3/h].

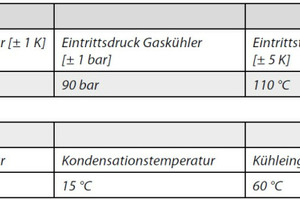

Zu den zertifizierten Leistungsmerkmalen von CO2-Gaskühlern gehören:
Standardleistung [kW]
Leistungsaufnahme [W]
Luftvolumenstrom [m3/h]
A-bewerteter Schalldruckpegel [dB(A)]
A-bewerteter Schallleistungspegel [dB(A)].
Darüber hinaus enthalten die zertifizierten Leistungen Korrekturfaktoren je nach Marktlage, wobei alle Faktoren vor der Zertifizierung der Produkte entsprechend angewendet werden.

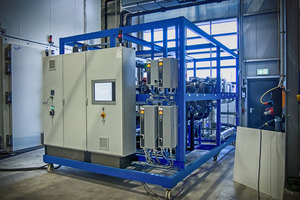

Hochmoderner Prüfstand
Für die Prüfung von CO2-Anlagen nach DIN EN 327 und DIN EN 328 wurde im „Kompetenzzentrum Kälte- und Klimatechnik“ der TÜV Süd Industrie Service GmbH ein innovativer Prüfstand entwickelt. Er umfasst hochpräzise Leistungsmessungen sowohl unter Standardbedingungen als auch außerhalb der üblicherweise geforderten Bedingungen. Mit dem neuen Prüfstand ist es möglich, CO2-Verdampfer mit Leistungen bis zu 40 kW und Gaskühler bis zu 100 kW zu messen. Durch den Einsatz von vier Verdichtern mit unterschiedlichen Leistungsstufen können Anlagen verschiedener Größen und Leistungen getestet werden.
Aufgrund der hohen Druckfestigkeit der verwendeten kältemittelführenden Komponenten sind Messungen im trans- und subkritischen Bereich möglich. Zu den eingebauten Komponenten gehören Rohre, Sicherheitsventile, Anschlüsse und flexible Schläuche, um den Anforderungen einer breiten Palette von Anwendungen und Prüfeinrichtungen gerecht zu werden. Darüber hinaus kann der Prüfstand thermischen Belastungen in einem Temperaturbereich von bis zu -40 °C im Verdampfungsmodus und bis zu 120 °C im Gaskühlmodus standhalten.
Da Kohlendioxid geruchlos ist und den Sauerstoff verdrängt, sind die Prüfkammern im TÜV Süd-Labor mit entsprechenden Sensoren und Warnsystemen ausgestattet, um einen sicheren Betrieb zu gewährleisten.
Zugriff auf zertifizierte Daten
Da die Anzahl der neuen CO2-Anlagen steigt, ist es sehr wichtig, dass Planer und Systementwickler Zugang zu zuverlässigen Daten über die Leistungsfähigkeit von Systemen in der Praxis haben. Der neue, hochmoderne Prüfstand testet CO2-Kühlaggregate und CO2-Gaskühler auf Herz und Nieren – im Rahmen eines speziellen Leistungsbewertungsverfahrens mit allen Vorteilen einer unabhängigen Zertifizierung durch Dritte.
Wenn es um Zuverlässigkeit geht, wirkt das Eurovent Certified Performance-Zeichen wie eine Garantie, die die Leistung der CO2-Kühlaggregate und CO2-Gaskühler bescheinigt. Die Produktdaten können heruntergeladen und zertifizierte Produkte online verglichen werden. Besuchen Sie dafür einfach www.eurovent-certification.com, um kostenlos auf das zertifizierte Produktverzeichnis zuzugreifen.
