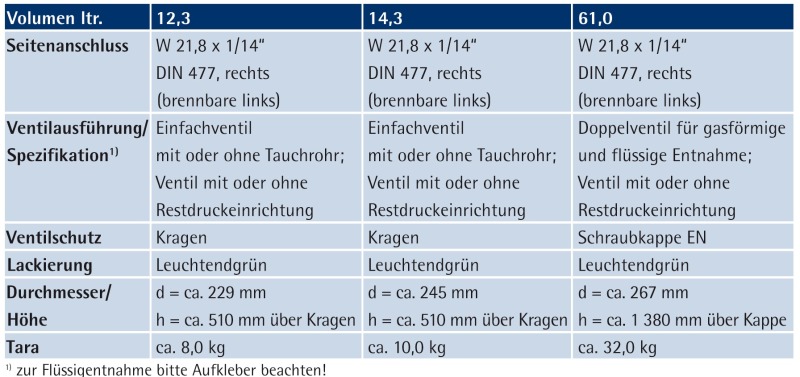

Volumen ltr.12,314,361,0SeitenanschlussW 21,8 X 1/14“ DIN 477, rechts(brennbare links)W 21,8 X 1/14“
DIN 477, rechts
(brennbare links)W 21,8 X 1/14“
DIN 477, rechts
(brennbare links)Ventilausführung /
Spezifikation1)Einfachventilmit oder ohne Tauchrohr;Ventil mit oder ohne RestdruckeinrichtungEinfachventilmit oder ohne Tauchrohr;Ventil mit oder ohne RestdruckeinrichtungDoppelventil für gasförmige und flüssige Entnahme;Ventil mit oder ohne RestdruckeinrichtungVentilschutzKragenKragenSchraubkappe ENLackierungLeuchtendgrünLeuchtendgrünLeuchtendgrünDurchmesser /
Höhed = ca. 229 mm
h = ca. 510 mm über Kragend = ca. 245 mm
h = ca. 510 mm über Kragend = ca. 267 mm
h = ca. 1380 mm über KappeTaraca. 8,0 kgca. 10,0 kgca. 32,0 kg
Große Produktvielfalt und neue Kennzeichnungs-Vorschriften haben das Thema “Kältemittelflaschen“ mittlerweile sehr komplex werden lassen. Davon betroffen sind Handwerk und Kältemittel-Händler gleichermaßen. Mit den folgenden Informationen wird ein Überblick über die vielfältigen Typen und deren Verwendung gegeben.
Das Sortiment an Kältemittelflaschen bei Anbietern von Kältemitteln wie der Westfalen AG (www.westfalen-ag.de) umfasst:
› Neuwareflaschen
› Flaschen für Abfall zur Verwertung
› Anlagenflaschen
› Analyseflaschen
Flaschenbeschriftung
Auf Kältemittelflaschen sind folgende Daten eingeprägt:
› Eigentümer
› Mindestprüfüberdruck
› Flaschennummer
› TÜV-Zulassung
Weitere Informationen vermitteln die Flaschenaufkleber:
› Produktangaben
› Tara- und Füllgewicht
› nächste TÜV-Prüfung
Neuwareflaschen sind darüber hinaus mit einem Vollgut-Siegel versehen.

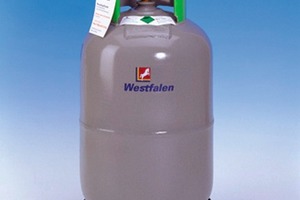

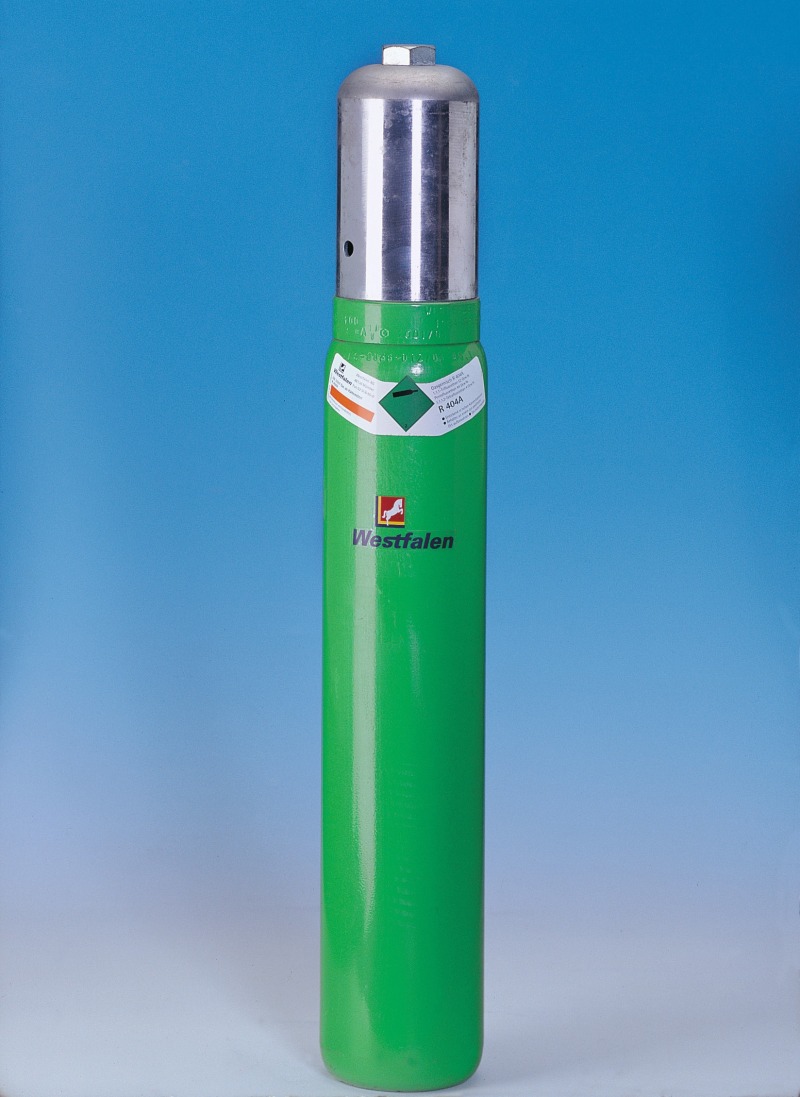

Neuwareflaschen

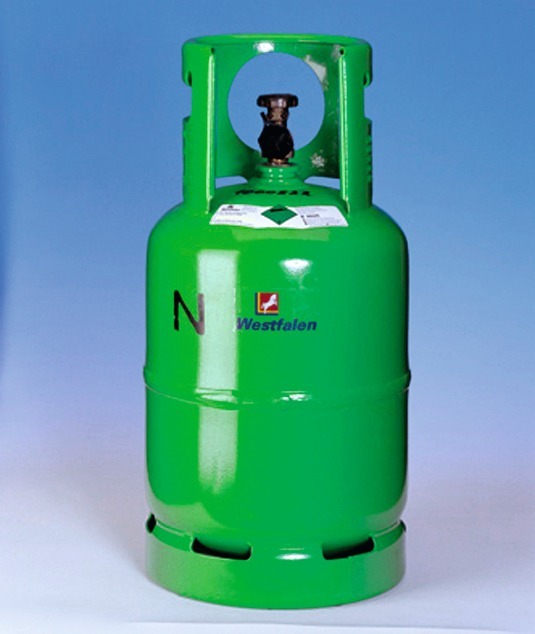

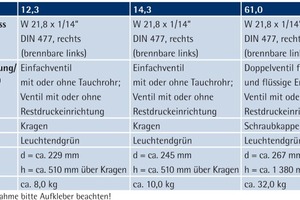

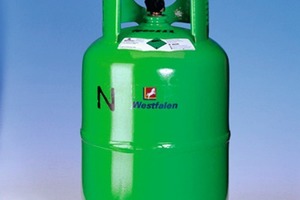

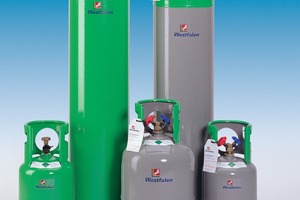

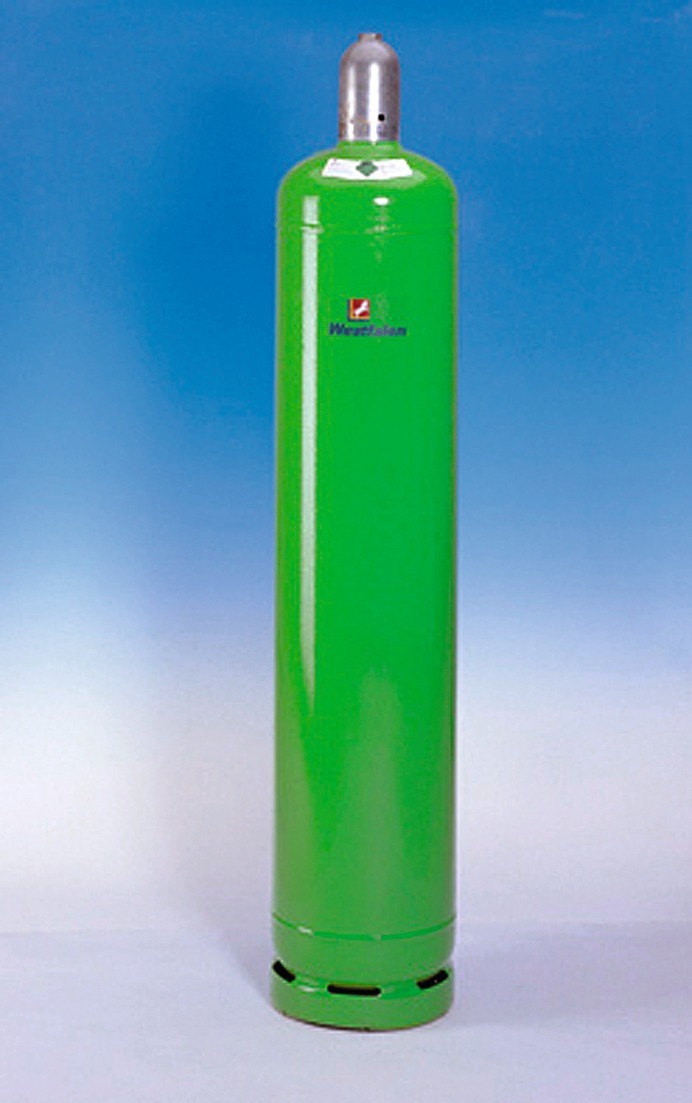

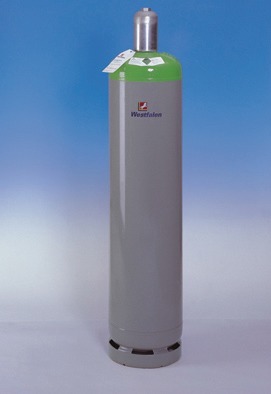

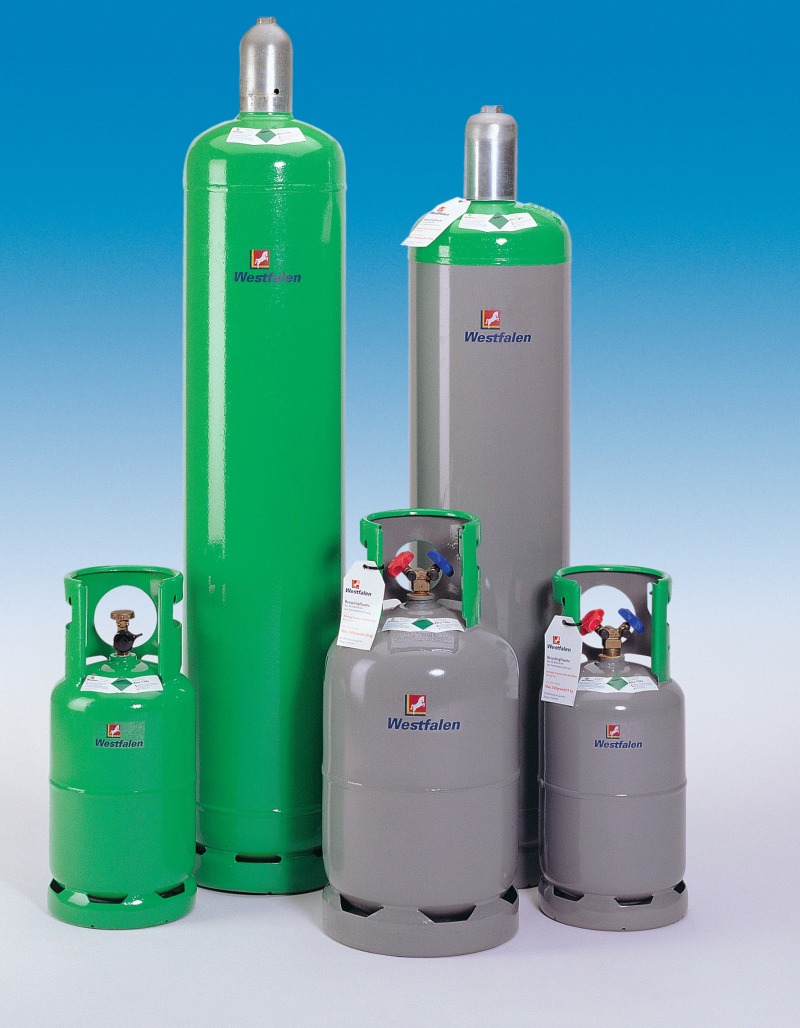

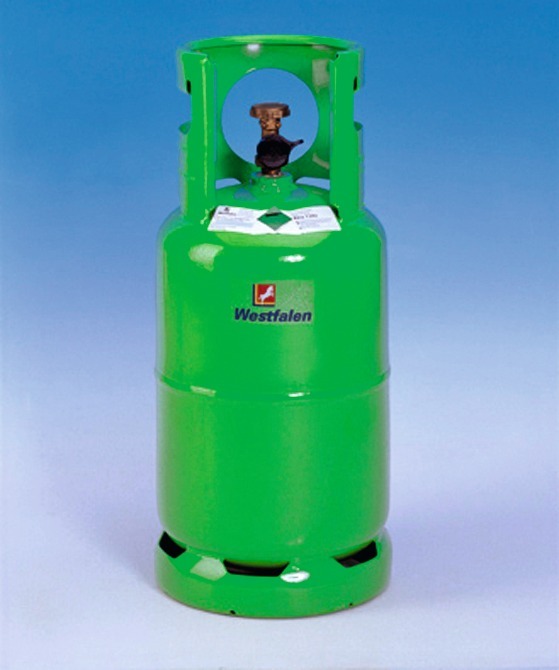

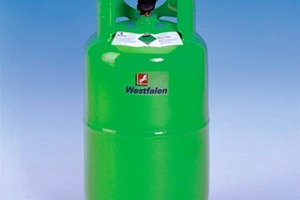

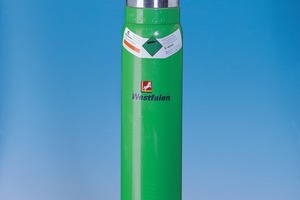

Für die Produkte R22 aufgearbeitet, R134a, R227, R236fa, R245fa, R404A, R407A, R407C, R410A, R417A, R422A, R422D, R437A und R507 bietet die Westfalen AG standardmäßig folgende Flaschengrößen an:
Kältemittelfüllgewichte für Neuware

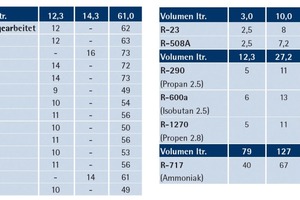

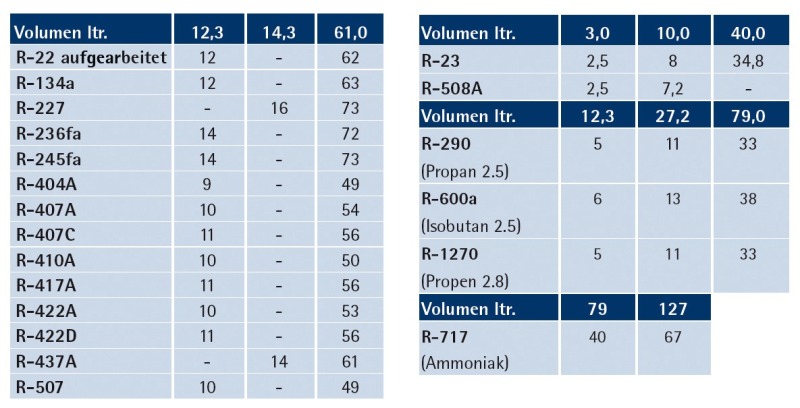

Je nach Kältemittelsorte und Flaschentyp gelten unterschiedliche Füllgewichte (in kg).
Andere Kältemittel und Lieferformen (z.B. 400- und 900-Liter-Fässer sowie 950-Liter-Fässer für Ammoniak) auf Anfrage.
Flaschen für Abfall zur Verwertung
Kältemittel mit Kältemaschinenöl sind nach den geltenden Vorschriften andere Gase als reine
Kältemittel (Neuware). Somit gelten andere Füllfaktoren. Die Befüllung von Flaschen für Abfall zur Verwertung muss in Übereinstimmung mit dem Kältemittelaufkleber erfolgen.
Oberstes Prinzip für die ressourcenschonende Rückführung in den Kältemittelkreislauf ist die mindestens 99-prozentige Sortenreinheit der aufzuarbeitenden Kältemittel. Hierin dürfen
maximal fünf Prozent Öl sowie nur geringe Verunreinigungen durch Fremdgase, Feuchtigkeit und Säure enthalten sein (die genauen Werte nennt die Westfalen AG gern auf Anfrage).
Bitte beachten Sie hierzu auch die Vorgaben der EN378-4.

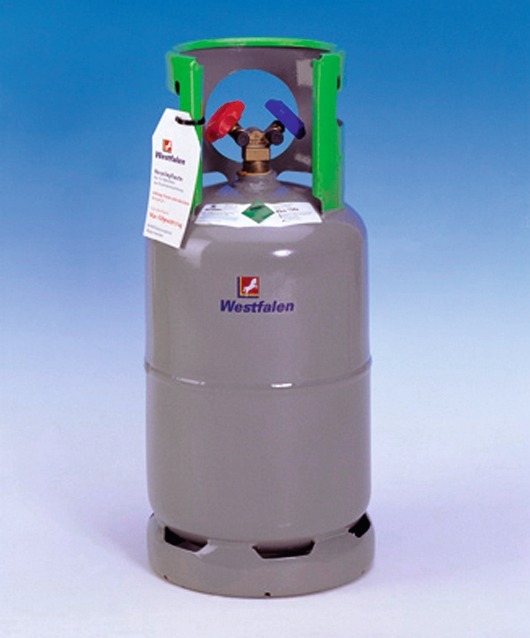

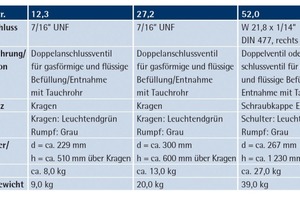

Flaschen für Abfall zur Verwertung sind weder gereinigt noch evakuiert. Üblicherweise stehen folgende Flaschengrößen zur Verfügung:
Anlagenflaschen und Analyseflaschen
Anlagenflaschen

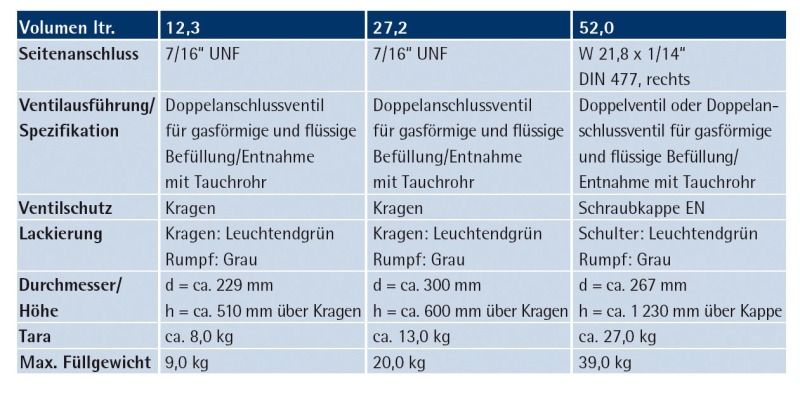

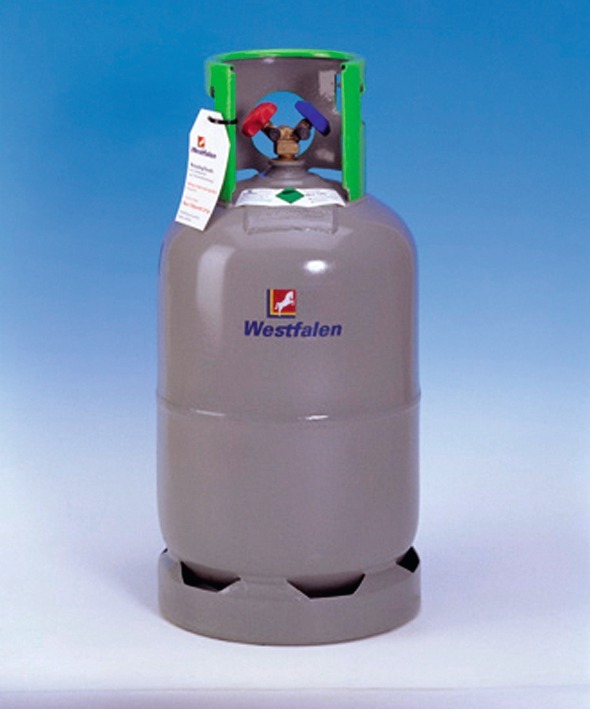

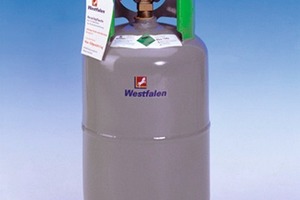

Anlagenflaschen dienen der vorübergehenden Aufnahme von Kältemitteln, zum Beispiel bei Anlagen-Reparaturen. Sie entsprechen in Volumen und allen anderen technischen Daten den Flaschen für Abfall zur Verwertung, sind allerdings gereinigt und evakuiert.
Auf Anfrage stellt die Westfalen AG auch für dieses Einsatzgebiet 400- und 900-Liter-Fässer sowie 950-Liter-Fässer für Ammoniak bereit.
Zur eindeutigen Identifikation sind Anlagenflaschen mit einem zusätzlichen Aufkleber gekennzeichnet. Um ein Bersten zu verhindern, ist auch bei Anlagenflaschen auf das maximale Füllgewicht zu achten.
Analyseflaschen

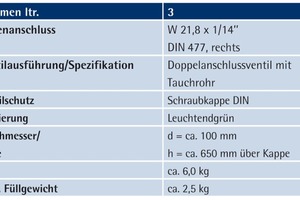

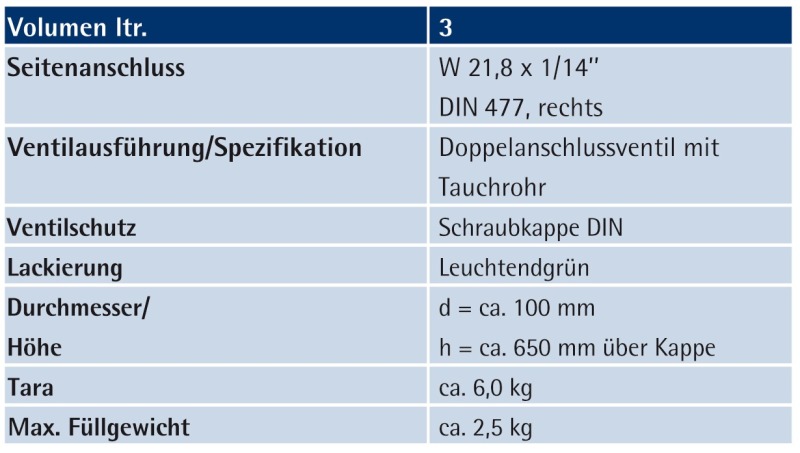

Im eigenen Labor untersucht die Westfalen AG Kältemittel auf Sortenreinheit, Ölgehalt, Feuchtigkeit sowie nicht kondensierbare Gase. Spezielle Kleingebinde erleichtern die Ziehung der Proben. Diese Analyseflaschen verfügen über einen Rauminhalt von nur drei Litern.
Flaschenventile

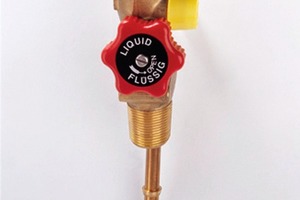

Die verschiedenen Flaschentypen können je nach Einsatz mit unterschiedlichen Ventilen ausgestattet werden (siehe Bilder rechts).

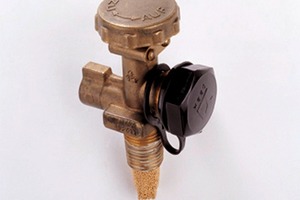

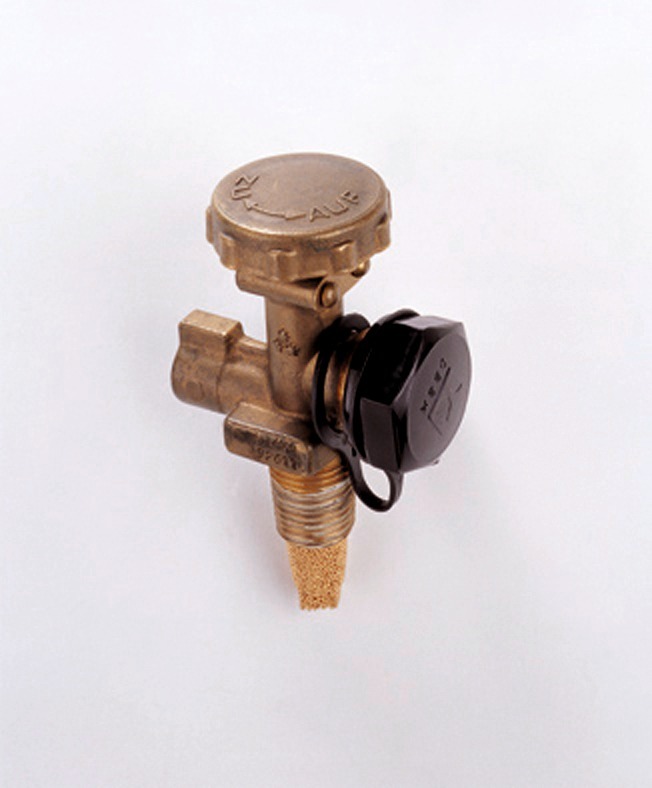

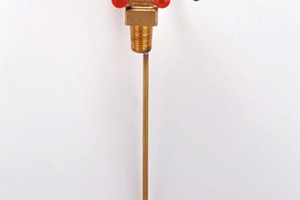

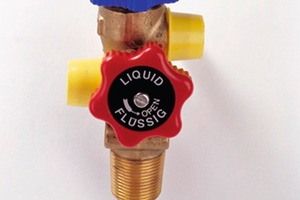

1) Einfach-Ventil für 12,3-ltr.- und 27,2-ltr.-Flaschen. Seitenanschluss DIN 477/1 Nr. 6, W 21,8 x 1/14’’ oder Einfach-Ventil mit Restgasfunktion für 12,3-ltr.- und 27,2-ltr.-Flaschen. Seitenanschluss DIN 477/1 Nr. 6, W 21,8 x 1/14’’. Beide Ventile sind auch mit Tauchrohr erhältlich.

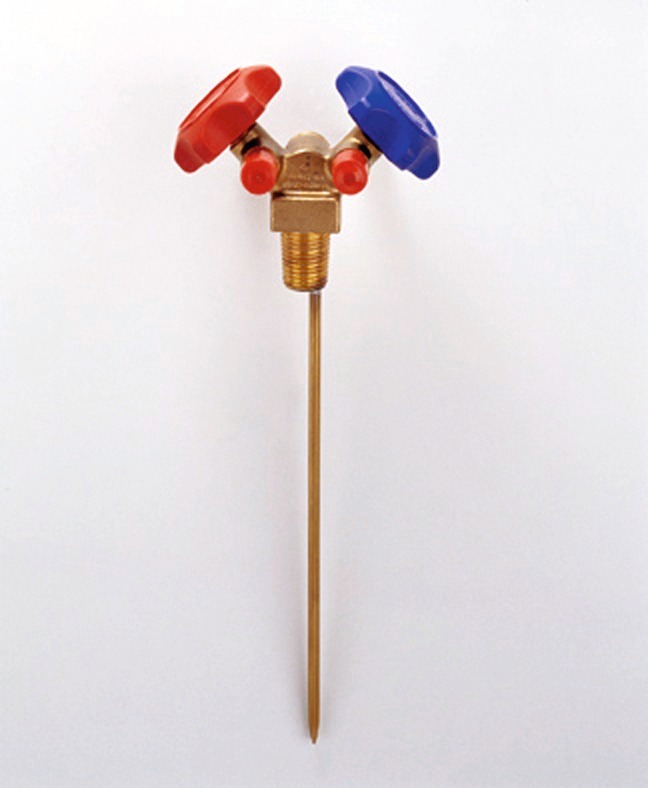

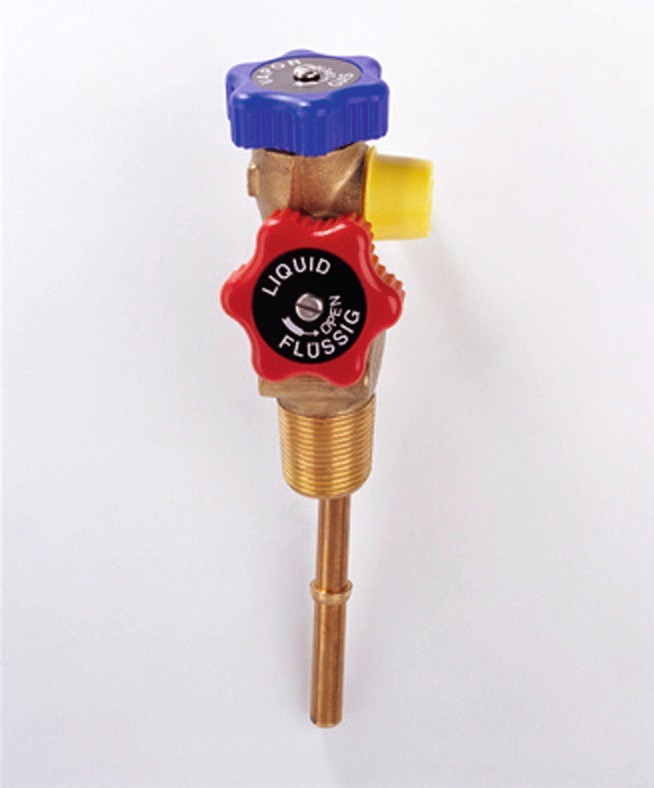

2) Doppelanschluss-Ventil mit Tauchrohr für 12,3-ltr.- und 27,2-ltr.-Flasche (nur bei Flaschen für Abfall zur Verwertung und Anlagenflaschen, auf Anfrage). Seitenanschlüsse 7/16’’ UNF für flüssige und gasförmige Entnahme.

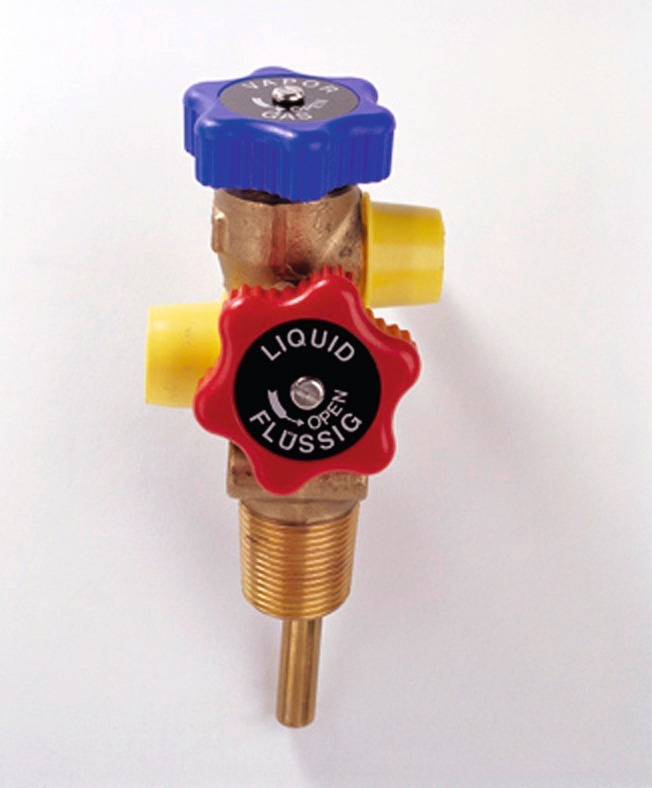

3) Doppel-Ventil mit Tauchrohr für 52,0-ltr.- und 61,0-ltr.-Flaschen. Seitenanschluss DIN 477/1 Nr. 6, W 21,8 x 1/14’’ für flüssige und gasförmige Entnahme.
4) Doppelanschluss-Ventil mit Tauchrohr für 52,0-ltr.-Flasche (nur bei Flaschen für Abfall zur Verwertung und Anlagenflaschen, auf Anfrage). Seitenanschlüsse DIN 477/1 Nr. 6, W 21,8 x 1/14’’ für flüssige und gasförmige Entnahme.
