Funke

Rohrreinigungssystem für Wärmetauscher

Ein Problem für Rohrbündel-Wärmetauscher ist das Fouling, eine Verschmutzung an der wärmeübertragenden Rohrwandung durch Inhaltsstoffe im Kühlwasser, insbesondere, wenn Brunnen-, Fluss-, Meeres- oder Seewasser für die Kühlung genutzt werden. Diese Inhaltsstoffe haben entweder einen biologischen Ursprung oder es handelt sich um prozessbedingte Verunreinigungen. Sie verunreinigen die wärmeübertragenden Flächen und führen zu Leistungsreduzierung. Neben einem zunehmenden Anstieg des wasserseitigen Druckverlustes können auch korrosive Angriffe auf verbaute Materialien die Folge sein.

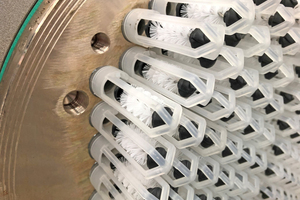

Funke Wärmeaustauscher Apparatebau (www.funke.de) bietet für seine Geräte auf Wunsch ein spezielles Bürstensystem an, welches für Temperaturen bis maximal 100 °C ausgelegt ist. Dank dieser Bürsten erfolgt eine automatische Intervall-Reinigung der Innenrohre, wobei jedes Rohr des Wärmetauschers mit einer Bürste und Auffanghülsen an den Rohrböden versehen wird. Durch Umkehrung der Strömungsrichtung des Kühlwassers wird die Bürste durch das Rohr gedrückt und jeweils am anderen Ende aufgefangen. Der Vorteil: Es kann auf eine aufwändige manuelle Reinigung und die damit verbundenen erhöhten Stillstandzeiten einer Anlage weitestgehend verzichtet werden.

In der Praxis wurde dieses Bürsten-Reinigungssystem bereits in einer Pilotreferenz in Kiel erfolgreich eingesetzt. Die Besonderheit ist dort die 3-fach-Nutzung des Fördewassers: Dieses wird zur Wärmeerzeugung, zur Kühlung über Kältemaschinen und zur Direktkühlung über den Funke-Wärmetauscher eingesetzt. Dank des Bürstensystems erfolgt eine automatische Reinigung der Innenrohre, durchströmt von Meerwasser aus der Kieler Förde.
