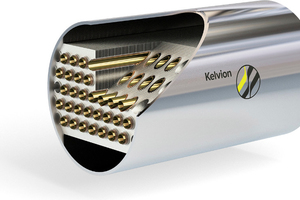

Rippenrohrsystem für Rohrbündelwärmetauscher

Das „ComFinSafety“-System erweitert das Rohrbündelportfolio von Kelvion hinsichtlich Kosteneffizienz sowie Kompaktheit und vereint damit die Vorteile zweier Systeme in einem. Die doppelwandige Ausführung der Wärmetauscherrohre verhindert die Vermischung der Medien im Falle einer Rohrleckage. Wird ein Rohr undicht, sorgt das andere weiterhin für die Medientrennung. Die Leckage wird über ein Überwachungssystem im Wärmetauscher erkannt und dieses löst einen entsprechenden Alarm aus. Die Kompaktrippen vergrößern die Wärmeübertragerfläche auf der Mantelseite und erlauben eine viel kompaktere Bauweise im Vergleich zu einem Glattrohrwärmetauscher; gleichzeitig ergeben sich auf der Mantelseite geringe Druckverluste.

Das „ComFinSafety“-System kann in standardisierten und kundenspezifischen Wärmetauschern eingesetzt werden. Die Rippen bestehen dabei aus Aluminium oder Kupfer. Für eine optimale Auslegung der Wärmetauscher kann die Rippenteilung dabei variiert werden. Für die Außenrohre kommt Kupfer zum Einsatz, die Innenrohre können aus Kupfer-/Nickel-Legierungen oder aus Edelstahl – optional mit einer Innenbeschichtung – gefertigt werden. Die Rohrbündel sind mit Durchmessern von 100 bis 600 mm und Längen von 250 bis 3.600 mm erhältlich. Die Wärmetauscher können für einen Druck von bis zu 60 bar (g) und Temperaturen zwischen -10 und 200 °C ausgelegt werden. Als Medien können Wasser, Seewasser, Öl, Kältemittel oder Luft eingesetzt werden.

Kelvion Refrigeration GmbH

82065 Baierbrunn

089 74473-0

info@kelvion.com

www.kelvion.com
