Flüssigkeiten sicher kühlen

„Wasser ist nicht gleich Wasser“ und im Gegensatz zur Öl- oder Luftseite hat der Maschinenkonstrukteur auf die Qualität des eingesetzten Wassers kaum Einfluss. Jeder Anwender geht anders damit um, manche fügen ihrem Kühlkreislauf Additive bei, andere haben offene Kreisläufe und stark schwankende Wasserqualitäten. Oft wird Flusswasser eingesetzt. Aber so ein Fluss kann ganz schön trüb sein. Selbst wenn vorab Probemessungen der Wasserqualität gemacht werden, kann ein Hochwasser Schlamm vom Boden nach oben transportieren und die Wasserqualität erheblich beeinträchtigen. Substanzen wie Chloride oder Mangan im Wasser sind auf den ersten Blick unsichtbar, korrodieren aber selbst feinsten Edelstahl weg. Ähnlich spannend wird es im Schiffsbau- oder Offshore-Bereich, wenn Meerwasser eingesetzt wird. Hier kommt alles in den Wärmetauscher, was man sich nur vorstellen kann: Muscheln, Holz, Sand, Steine. Ein Wasserfilter ist in diesem Markt sehr viel aufwendiger und teurer als ein Ölfilter, da wird leider sehr gerne gespart und der Kühler als Filter missbraucht.

Ungewolltes Vermischen von Öl und Wasser

Das Hauptproblem unkalkulierbarer Wasserqualitäten ist, dass sie die Wasserrohre des Wärmetauschers zerstören können und es zu einer Öl-Wasservermischung kommt. Hier fließt dann ungewollt Öl in den Wasserkreislauf oder umgekehrt Wasser in den Ölkreislauf, mit unübersehbaren Folgen.

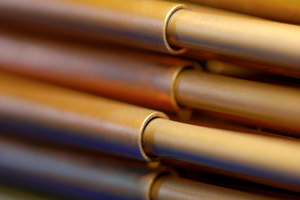

Sicherheitssysteme trennen nun das zu kühlende Medium (oft Öl) von dem Kühlmedium (Wasser) durch zwei separate Kreisläufe. Das kann durch zwei parallel geschaltete Wärmetauscher geschehen, die mit einem Pumpsystem miteinander verbunden sind und darin ein für beide Seiten unkritisches Sperrmedium umpumpen. Noch besser und günstiger löst der Sicherheitswärmetauscher das Problem, indem man zwei Rohre ineinander steckt, also quasi zwei Wärmetauscher in einem baut. Dieses Doppelrohrsystem vermeidet die Vermischung der beiden Fluide.

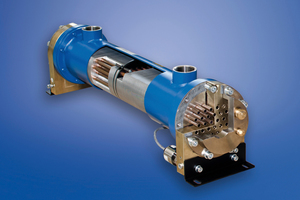

Sicherheitswärmetauscher mit Sperrmedium

Die Universal Hydraulik GmbH (www.universalhydraulik.com) baut schon seit ca. 20 Jahren solche Sicherheitswärmetauscher und befüllt den entstandenen Zwischenraum mit einem Sperrmedium. Dieses wird unter Druck gesetzt und erhält eine elektronische Überwachung, mittels zweier Drucksensoren. Wenn es in diesem drucküberwachten System eine Abweichung nach oben oder unten gibt, schaltet der Druckschalter nach beiden Richtungen – je nachdem, ob das äußere oder das innere Rohr zerstört wird. Der Druckschalter ist mit der Steuerung der Maschine verbunden. Damit wird eine 100 %-ige elektronische Überwachung gewährleistet.

Der mögliche Schaden hält sich in Grenzen: Von der heißen Seite fließt im Schadensfall ein wenig Fluid in den kleinen Zwischenkreis. Bei einem Schaden auf der Wasserseite fließt eine geringe Menge der das Trinkwasser nicht gefährdenden Sperrflüssigkeit ins Wasser. Zudem schlägt das System dann automatisch  Alarm und kann je nach Anwendung einen Sperrhahn, eine Alarmlampe, ein lautes Geräusch, einen Not-Stopp oder das kontrollierte Herunterfahren der Anlage auslösen. Im Grunde  hat man ja noch einen funktionierenden Wärmetauscher.

Praxisbeispiel: Sicherheitswärmetauscher im Einsatz bei MTU

Beim Triebwerksbau wird viel gekühlt: Teststände, Galvanik, Hydraulik und mehr. Bei MTU Aero Engines in München wird dabei Grundwasser genutzt. Damit dieses nicht gefährdet wird, kommen spezielle Wärmetauscher zum Einsatz.

Es begann 2003 mit einer Gefährdungsanalyse im Münchener  Werk von MTU Aero Engines. Es wurden damals potenzielle Sicherheitsrisiken an Anlagen untersucht  – sowohl für den Betreiber als auch für die Umwelt. Da mit Brunnenwasser gekühlt wird, war es natürlich wichtig, dass alle Anlagen, die wassergefährdende  Stoffe kühlen, bestmöglich abgesichert sind. Es gibt einen ergiebigen Grundwasserfluss von den Alpen in Richtung Norden; ganz Münchensteht quasi auf einem gigantischen See. Das Wasser ist in Tiefen von 3-25 m verfügbar und kommt ganzjährig mit einer konstanten Temperatur von etwa 12 °C an. Dies sind ideale Voraussetzungen für die Nutzung als Kühlmedium, denn der saisonale Regelungsaufwand entfällt und die Berechnungen werden einfacher. Daher hat MTU in Abstimmung mit dem Münchener Wasserwirtschaftsamt schon seit langem fünf Brunnen in Betrieb, aus denen Grundwasser entnommen wird, das dann nach der Nutzung als Kühlmedium über drei Schluckbrunnen und ein kleines Gewässer wieder eingeleitet wird. Die Einleitungstemperatur darf dabei 18 °C nicht übersteigen und natürlich dürfen auch keine Schadstoffe ins Wasser gelangen.

Daher war es für die Geschäftsführung der MTU klar, dass nicht nur nach dem Stand der Technik abgesichert werden, sondern nach der bestmöglichen technischen Lösung gesucht werden soll. Diese sollte dann nicht nur für neue Anlagen gelten, sondern auch in allen vorhandenen Anlagen nachgerüstet  werden. Neben der Sicherheit für die Umwelt sollte das auch die Basis für künftige erweiterte Genehmigungen zur Wasserentnahme bilden, die 2008 auch erteilt wurden. Universal Hydraulik GmbH bekam den Zuschlag für die Umrüstung aller Anlagen und ist seitdem Hauptlieferant für Wärmetauscher geworden.

Sicherheitswärmetauscher im Kompaktformat

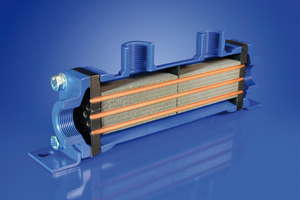

Ganz neu ist jetzt, dass es die Sicherheitswärmetauscher nun in Hybrid-Bauweise gibt. Bisher gab es sie nur auf Basis eines Glattrohrbündelwärmetauschers, weshalb sie bei gleicher Kühlleistung etwa dreimal so groß wie ein normaler Hybrid-Kühler waren.

Jetzt kann fast jeder Hybrid-Kühler von Universal Hydraulik GmbH in gleicher Baugröße als Sicherheitswärmetauscher geliefert werden, denn im Gegensatz zur bisherigen Lösung bringt die Sicherheitsfunktion im neuen Hybrid-Sicherheitswärmetauscher keine Effizienzminderung mit sich. Weiterhin wird das gute Doppelrohrsystem, jedoch in optimierten Form, auch beim neuen Sicherheitswärmetauscher eingesetzt. Im Falle einer Leckage strömt das Medium in einen dafür vorgesehenen Bereich und wird dann mit Hilfe eines speziellen Sensors erfasst. Das neueste IECEx-Zertifikat des Sensors erlaubt dessen Verwendung auch in explosionsgefährdeten Bereichen. Es ergänzt die bereits bestehende ATEX-Zulassung. Der Kostenaufwand für den neuen Hybrid-Sicherheitswärmetauscher ist durch die kompakte Bauform erheblich geringer als beim bisherigen Glattrohr-Sicherheitswärmetauscher.

Hybrid-Bauweise

Die Hybridwärmetauscher vereinen quasi die Vorteile von Plattenwärmetauscher und Rohrbündelwärmetauscher: Sie haben eine stark vergrößerte Wärmeaustauschfläche auf der Öl- oder Luftseite, die durch Lamellen (Platten) erzielt wird, die über die Wasserrohre gezogen und mit diesen metallisch verbunden werden. Dadurch bauen sie genauso kompakt wie ein Plattenwärmetauscher und wesentlich kleiner als der klassische Glattrohrwärmetauscher.

Plattenwärmetauscher sind durch ihre gerippte Bauform im Inneren verwinkelt, weswegen sie eher zur Verschmutzung und Verstopfung neigen. In der Regel sind sie nicht zu reinigen, wenn man nicht große, geschraubte Modelle einsetzen will. Rohrbündelwärmetauscher hingegen haben zunächst einmal auf der Wasserseite glatte Rohre, an denen sich Schmutz nicht so leicht absetzt. Bei Bedarf lässt sich noch der Rohrdurchmesser vergrößern oder das Material an die Wasserqualität anpassen. Ob Kupfer-Nickel-Legierungen (CuNi10 Fe), Edelstahl (1.4571) oder Titan, für jede Anwendung gibt es Lösungen. Der größte Vorteil dürfte aber sein, dass sich die Rohrbündel-Wärmetauscher sehr einfach reinigen lassen. Man kann bspw. ganz einfach die Enddeckel aufschrauben und die Rohre durchbürsten.

Außerdem ist die Gestaltung der Anschlüsse durch die Stahlbauweise der Kühlergehäuse sehr flexibel. Man kann sie sehr leicht kundenspezifisch modifizieren. Die Hybridwärmetauscher von Universal Hydraulik GmbH sind weiterhin auch für Marineanwendungen einsetzbar. Sie werden bereits auf allen Schiffsgrößen in der ganzen Welt eingesetzt und können bei Bedarf mit allen Zertifikaten geliefert werden (Germanischer Lloyd, DNV, Bureau Veritas, ABS – American Bureau of Shipment, CCS, China, Japan, etc.).
