Sequenzerbox für Kaskadenschaltung

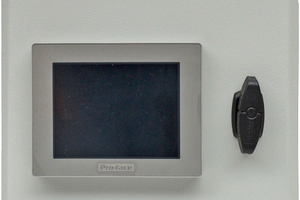

Die überarbeitete Version „KGZ-SQ6“ der Sequenzerbox von der Alfred Kaut GmbH für den effizienten Betrieb von direktverdampfenden Panasonic-Klimasystemen wird in einem Stahlkompaktgehäuse mit eingesetztem Touchscreen geliefert und bietet die Möglichkeit, bis zu sechs Systeme parallel zu schalten und in einer Kaskade bedarfsgerecht zu betreiben. Dadurch sind Kaskaden mit bis zu 336 kW Gesamtleistung möglich.

Die Sequenzerboxen werden mithilfe von Steuereinheiten an Panasonic-Systeme angeschlossen und ermöglichen die Regelung sowohl mittels Sollwertvorgabe als auch mittels Leistungsanforderung. Im ersten Fall erfolgt die Temperatursollwertvorgabe von extern über ein 0- bis 10-V-Signal. Der angeschlossene Fühler misst dabei die tatsächliche Temperatur und übergibt den Wert an die Box, die in Abhängigkeit von der Differenz zwischen Ist- und Solltemperatur sowie der Zeit zum Erreichen des Sollwertes die Anlagen regelt. Ebenfalls wird automatisch zwischen Kühl- und Heizbetrieb umgeschaltet. Um ein Taktverhalten zu vermeiden, ist eine einstellbare Hysterese vorhanden. Alternativ ist eine Leistungsanforderung einstellbar, die ebenfalls auf einem 0- bis 10-V-Signal basiert und in Abhängigkeit von der anliegenden Spannung einzelne Systeme regelt. Die Moduswahl wird in diesem Fall von extern vorgegeben. In beiden Regelungsarten ist die Auswahl des ein- oder auszuschaltenden Systems von der Betriebslaufzeit abhängig; alternativ kann jedoch auch eine starre Reihenfolge vorgegeben werden.
