Malessa & Schüller

Stabile Unterkonstruktion

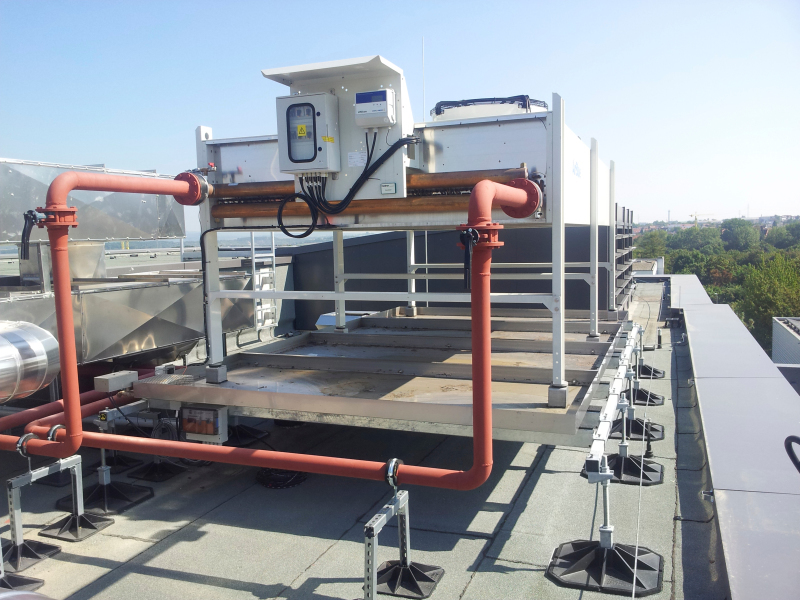

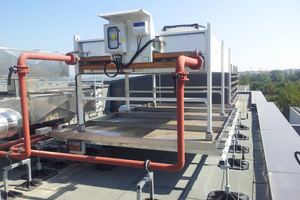

Die teamtechnik Maschinen und Anlagen GmbH mit Sitz in Freiberg am Neckar fertigt seit 40 Jahren Automatisierungslösungen für die Automobilindustrie, Solar- und Medizintechnik. Das Unternehmen entwickelte sich vom regionalen Sondermaschinenbauer zum Global Player. Mit einem Invest von 8 Mio. Euro in ein neues Bürogebäude und Fertigstellung im Jubiläumsjahr 2016 entstand eine neue Denkfabrik, in der hochqualifizierte Engineering-Kräfte an High-Tech-Arbeitsplätzen arbeiten. Der 2.600 m² große Bau fungiert künftig als repräsentatives zentrales Headquarter für Kunden und Geschäftspartner aus der ganzen Welt. Das Gebäude verfügt über ein gestuftes Flachdach, auf welchem die Außeneinheiten der RLT-Anlagen installiert sind. Bei der Montage eines Rückkühlers im Randbereich der Attika galt es, gebäude-, anlagentechnischen als auch architektonischen Anforderungen gerecht zu werden. So galt es unter den Erfordernissen der Regenwasserführung, den Anforderungen an die Dachabdichtung, den umwelttechnischen Auflagen mit Installation von Protektoren und einer minimalen, absoluten Aufbauhöhe, aus Gründen der Gebäudeoptik, des Rückkühlers gerecht zu werden.

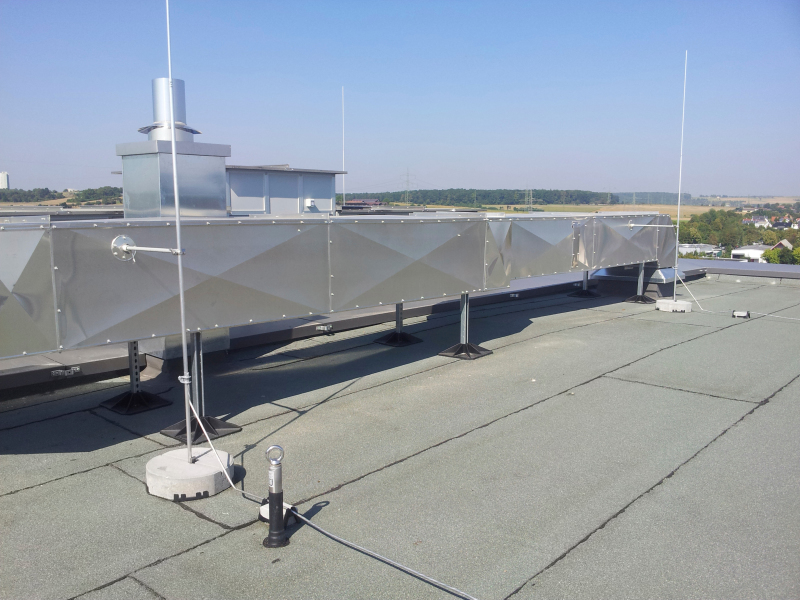

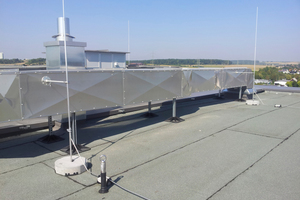

Die Lösung hierbei lautete „Big Foot“: eine speziell projektierte Unterkonstruktion mit aufgesetzten Protektorwannen, die den Erfordernissen angepasst wurde. Leicht und schnell in der Installation trägt sie nun das Anlagengewicht von mehr als 900 kg schwimmend auf der Bitumen-Dachabdichtung. Weiter wurden für die Unterkonstruktion der Rohrleitungs- und Lüftungskanäle Trassensysteme von „Big Foot“ durch den Anlagenbauer verwendet.

Weitere Infos zu dem verwendeten System: www.malessa-schueller.de.
